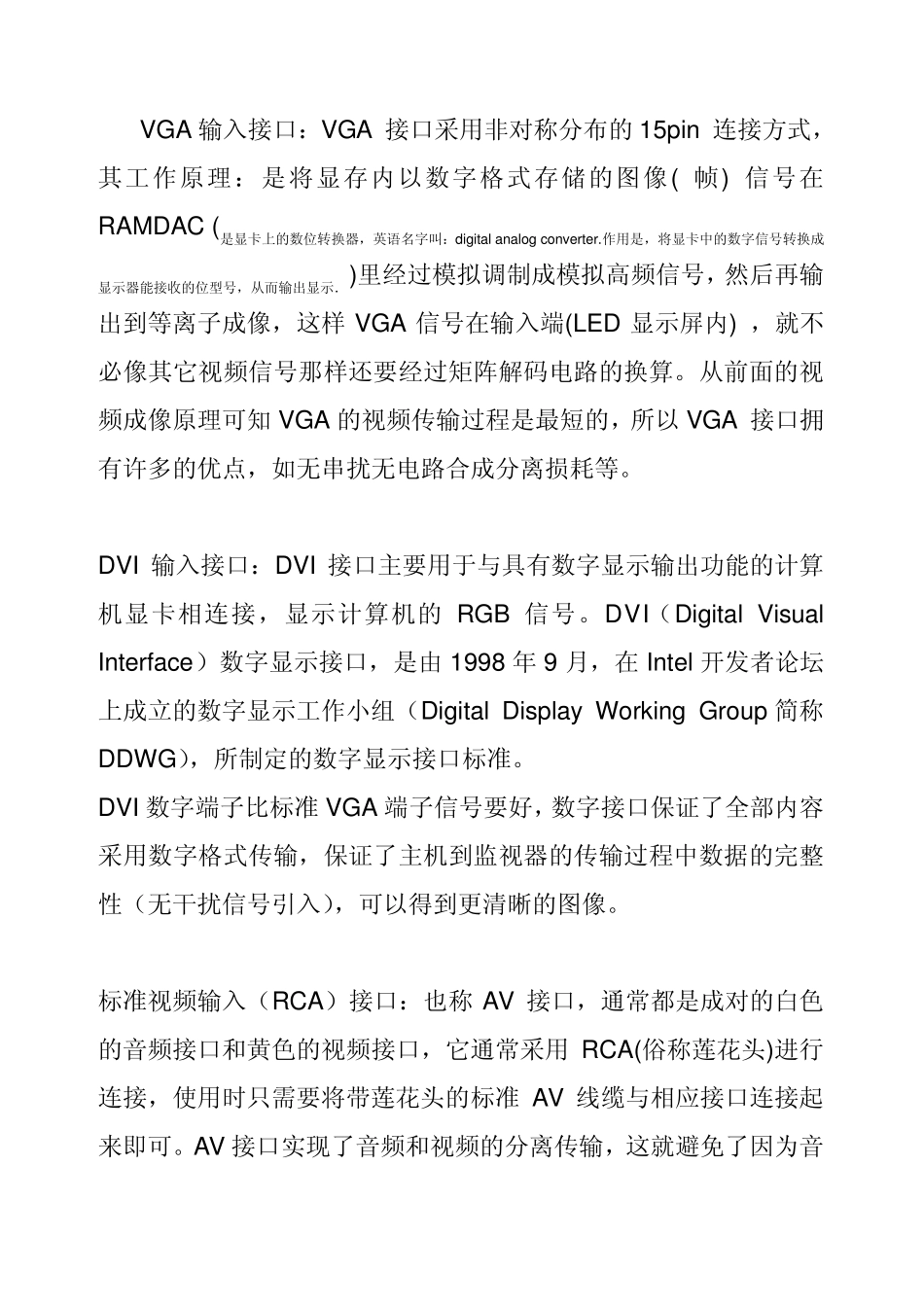

VGA 和RGB 信号有什么区别 VGA 信号的组成分为五种:RGBHV,分别是红绿蓝三原色和行场同步信号。VGA 传输距离非常短,实际工程中为了传输更远的距离,人们把 VGA 线拆开,将 RGBHV 五种信号分离出来,分别用五根同轴电缆传输,这种传输方式叫 RGB 传输,习惯上这种信号也叫RGB 信号,其实本质上 RGB 和VGA 是没有什么区别的。 矩阵,实现多路信号进,多路信号输出,可以将任意一个输出口进行信号切换,来输出任意一个输入信号。 VGA 矩阵实现的是多路 VGA 信号输入,多路信号输出。 RGB 矩阵是将 VGA 信号转换成RGB 信号来实现矩阵功能。 你可以看成同一种设备来使用,只需要接上 RGB 转 VGA 头就可以了。 不知道这样回答清不清晰,如果还需要 VGA 方面的知识 VGA 输入接口:VGA 接口采用非对称分布的15pin 连接方式,其工作原理:是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC (是显卡上的数位转换器,英语名字叫:digital analog converter.作用是,将显卡中的数字信号转换成显示器能接收的位型号,从而输出显示.)里经过模拟调制成模拟高频信号,然后再输出到等离子成像,这样VGA 信号在输入端(LED 显示屏内) ,就不必像其它视频信号那样还要经过矩阵解码电路的换算。从前面的视频成像原理可知 VGA 的视频传输过程是最短的,所以VGA 接口拥有许多的优点,如无串扰无电路合成分离损耗等。 DVI 输入接口:DVI 接口主要用于与具有数字显示输出功能的计算机显卡相连接,显示计算机的RGB 信号。DVI(Digital Visual Interface)数字显示接口,是由 1998 年 9 月,在Intel 开发者论坛上成立的数字显示工作小组(Digital Display Working Group 简称DDWG),所制定的数字显示接口标准。 DVI 数字端子比标准 VGA 端子信号要好,数字接口保证了全部内容采用数字格式传输,保证了主机到监视器的传输过程中数据的完整性(无干扰信号引入),可以得到更清晰的图像。 标准视频输入(RCA)接口:也称AV 接口,通常都是成对的白色的音频接口和黄色的视频接口,它通常采用RCA(俗称莲花头)进行连接,使用时只需要将带莲花头的标准 AV 线缆与相应接口连接起来即可。AV 接口实现了音频和视频的分离传输,这就避免了因为音/视频混合干扰而导致的图像质量下降,但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号,仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像,...
