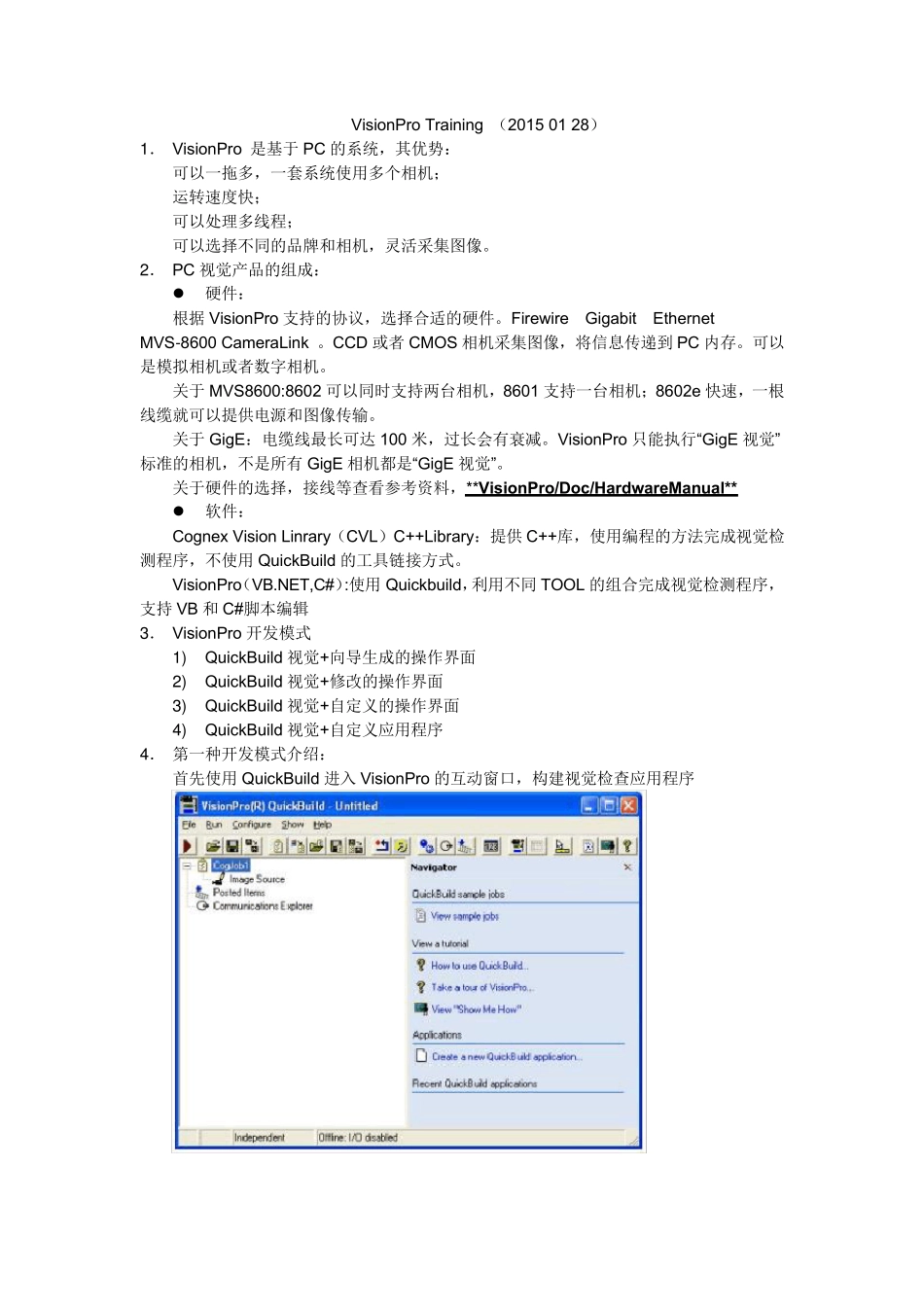

VisionPro Training （2015 01 28） 1 ． VisionPro 是基于PC 的系统，其优势： 可以一拖多，一套系统使用多个相机； 运转速度快； 可以处理多线程； 可以选择不同的品牌和相机，灵活采集图像。 2 ． PC 视觉产品的组成：  硬件： 根据 VisionPro 支持的协议，选择合适的硬件。Firewire Gigabit Ethernet MVS-8600 CameraLink 。CCD 或者 CMOS 相机采集图像，将信息传递到 PC 内存。可以是模拟相机或者数字相机。 关于MVS8600:8602 可以同时支持两台相机，8601 支持一台相机；8602e 快速，一根线缆就可以提供电源和图像传输。 关于GigE：电缆线最长可达 100 米，过长会有衰减。VisionPro 只能执行“GigE 视觉”标准的相机，不是所有 GigE 相机都是“GigE 视觉”。 关于硬件的选择，接线等查看参考资料，**VisionPro/Doc/Hardw areManual**  软件： Cognex Vision Linrary（CVL）C++Library：提供 C++库，使用编程的方法完成视觉检测程序，不使用QuickBuild 的工具链接方式。 VisionPro（VB.NET,C#）:使用Quickbuild，利用不同TOOL 的组合完成视觉检测程序，支持 VB 和C#脚本编辑 3 ． VisionPro 开发模式 1 ) QuickBuild 视觉+向导生成的操作界面 2 ) QuickBuild 视觉+修改的操作界面 3 ) QuickBuild 视觉+自定义的操作界面 4 ) QuickBuild 视觉+自定义应用程序 4 ． 第一种开发模式介绍： 首先使用QuickBuild 进入 VisionPro 的互动窗口，构建视觉检查应用程序 一个QuickBuild 即是一个jobmanager，一个QuickBuild 中最多可以添加8 个Job；多个Job 并行执行。 像源： 每个Job 都有一个提供图像的像源，在这些像源上运行一些视觉工具的组合；工具是一种 VisionPro 对象，在指定的图像上进行具体的分析。 工具： 工具的添加方法：双击 Job 进入作业，在工具箱中选择要使用的工具，拖放到工作中，当作业中有多个工具时，执行顺序是从上之下，依次进行。 使用终端传送数据，终端用于向工具或者工具组显示元素，拖放可以在工具或者工具组之间传送数据 工具显示的终端是默认的，当需要的终端没有显示出来，可以通过：右键点击工具-添加终端，浏览选择：所有（未过滤），找到想要的终端，选择添加输入或者添加输出，即可在工作中显示出。 保存 当保存项目或者某个工具是，其被命名为.vpp 文件。 应用向导配置界面： 选择已发送项：选择要...
