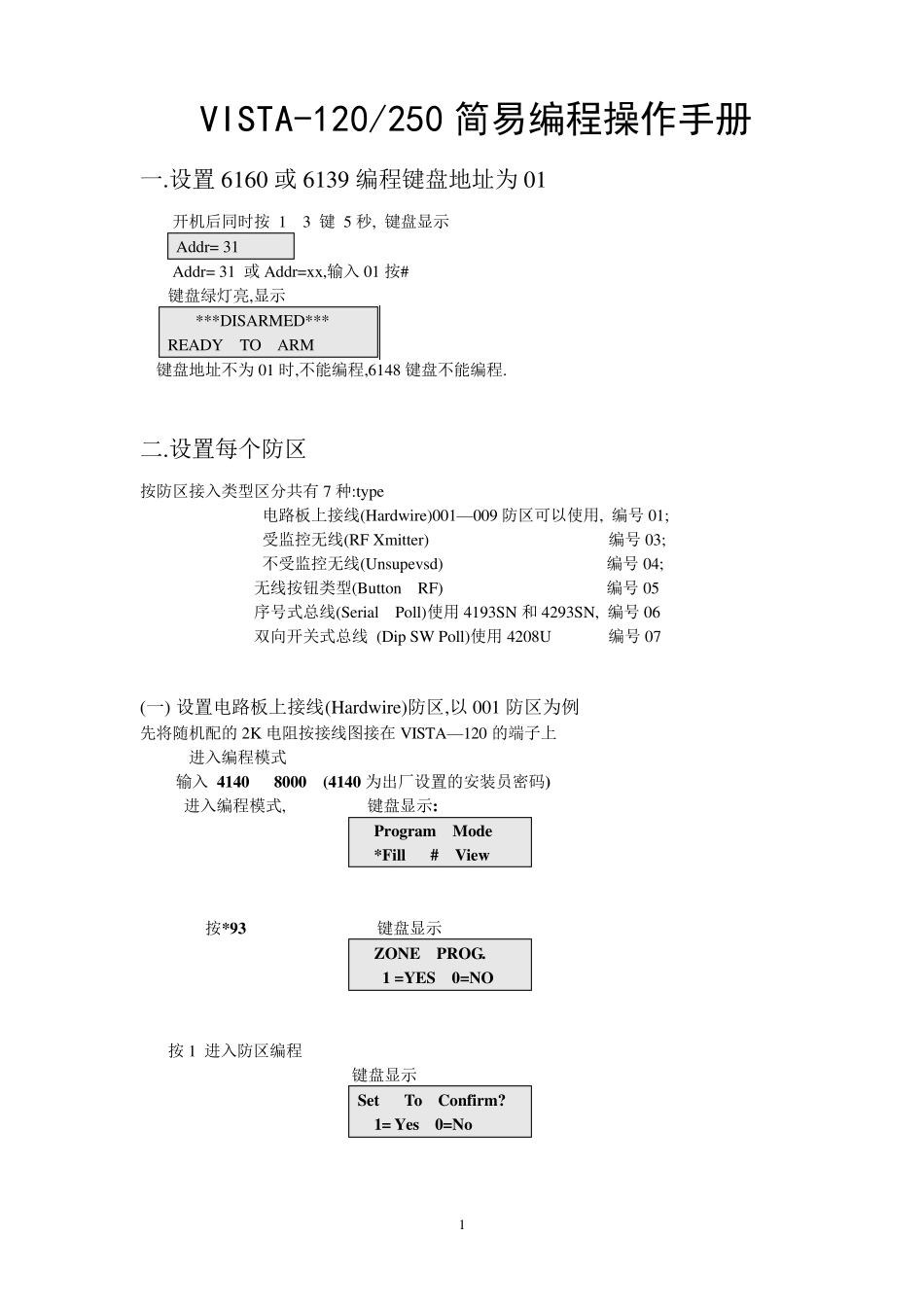

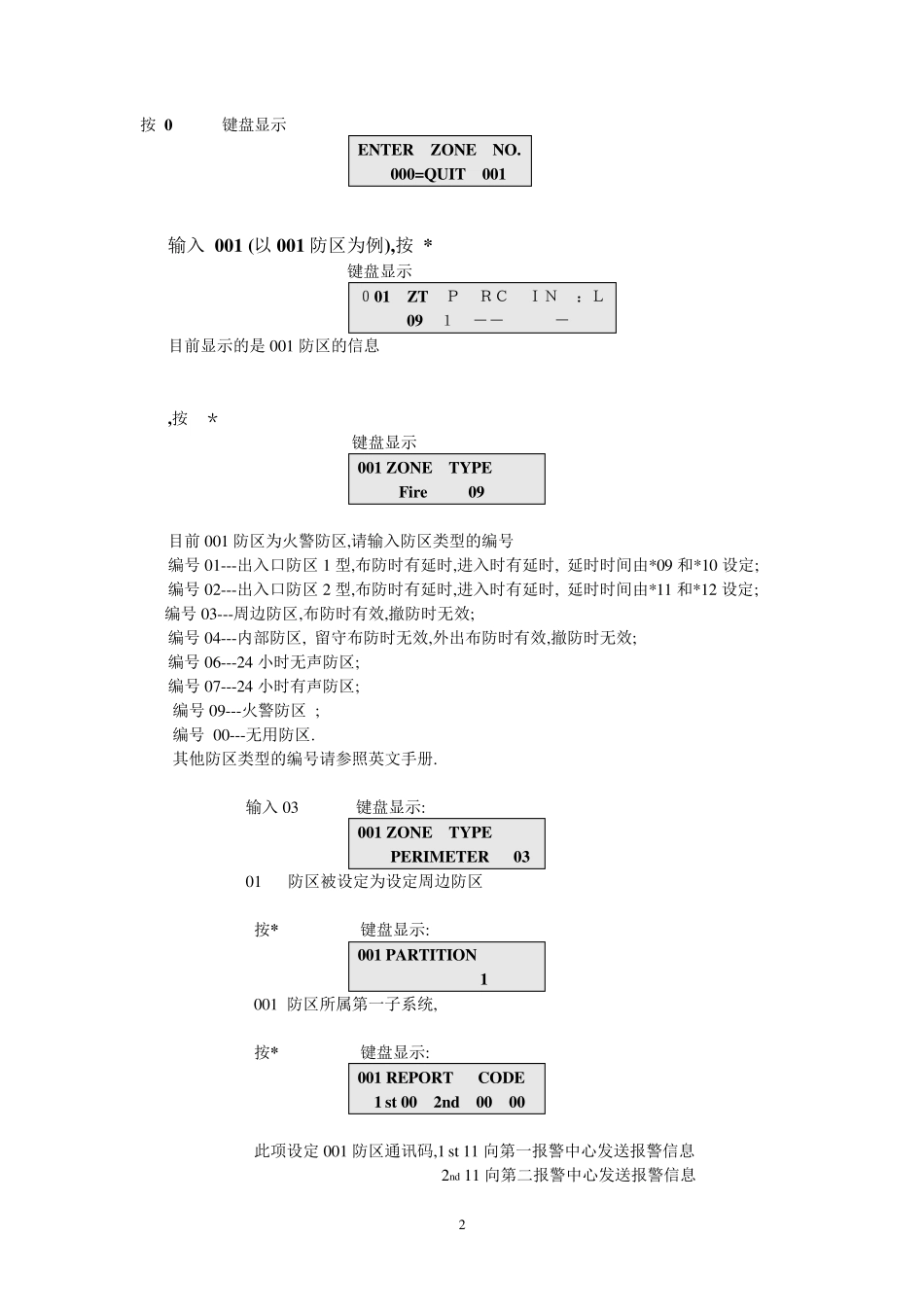

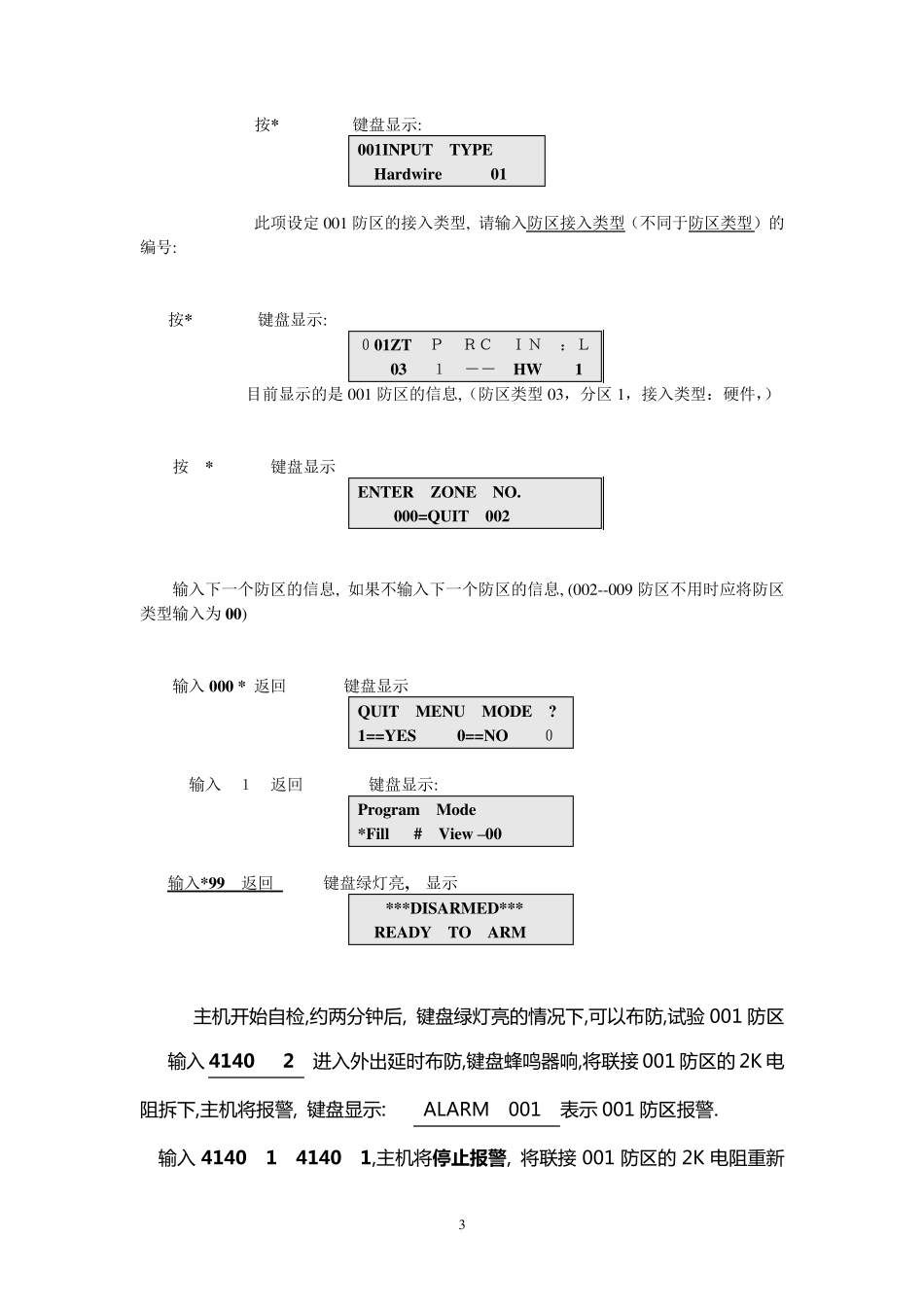

1 VISTA-120/250 简易编程操作手册 一.设置 6160 或 6139 编程键盘地址为 01 开机后同时按 1 3 键 5 秒, 键盘显示 Addr= 31 Addr= 31 或 Addr=xx,输入 01 按# 键盘绿灯亮,显示 ***DISARMED*** READY TO ARM 键盘地址不为 01 时,不能编程,6148 键盘不能编程. 二.设置每个防区 按防区接入类型区分共有 7 种:type 电路板上接线(Hardwire)001—009 防区可以使用, 编号 01; 受监控无线(RF Xmitter) 编号 03; 不受监控无线(Unsupevsd) 编号 04; 无线按钮类型(Button RF) 编号 05 序号式总线(Serial Poll)使用 4193SN 和 4293SN, 编号 06 双向开关式总线 (Dip SW Poll)使用 4208U 编号 07 (一) 设置电路板上接线(Hardwire)防区,以 001 防区为例 先将随机配的 2K 电阻按接线图接在 VISTA—120 的端子上 进入编程模式 输入 4140 8000 (4140 为出厂设置的安装员密码) 进入编程模式, 键盘显示: Program Mode *Fill # View 按*93 键盘显示 ZONE PROG. 1 =YES 0=NO 按 1 进入防区编程 键盘显示 Set To Confirm? 1= Yes 0=No 2 按 0 键盘显示 ENTER ZONE NO. 000=QUIT 001 输入 001 (以001 防区为例),按 * 键盘显示 ０01 ZT Ｐ ＲＣ ＩＮ ：Ｌ 09 １ ―― － 目前显示的是 001 防区的信息 ,按 ＊ 键盘显示 001 ZONE TYPE Fire 09 目前 001 防区为火警防区,请输入防区类型的编号 编号 01---出入口防区1 型,布防时有延时,进入时有延时, 延时时间由*09 和*10 设定; 编号 02---出入口防区2 型,布防时有延时,进入时有延时, 延时时间由*11 和*12 设定; 编号 03---周边防区,布防时有效,撤防时无效; 编号 04---内部防区, 留守布防时无效,外出布防时有效,撤防时无效; 编号 06---24 小时无声防区; 编号 07---24 小时有声防区; 编号 09---火警防区 ; 编号 00---无用防区. 其他防区类型的编号请参照英文手册. 输入03 键盘显示: 001 ZONE TYPE PERIMETER 03 01 防区被设定为设定周边防区 按* 键盘显示: 001 PARTITION 1 001 防区所属第一子系统, 按* 键盘显示: 001 REPORT CODE 1 st 00 2nd 00 00 此项设定 001 防区通讯码,1 st 11 向第一报警中心发送报警信息 2nd 11 向第二报警中心发送报警信息 3 按* 键盘显示: 001INPUT TYPE Hardw ire 01 ...
