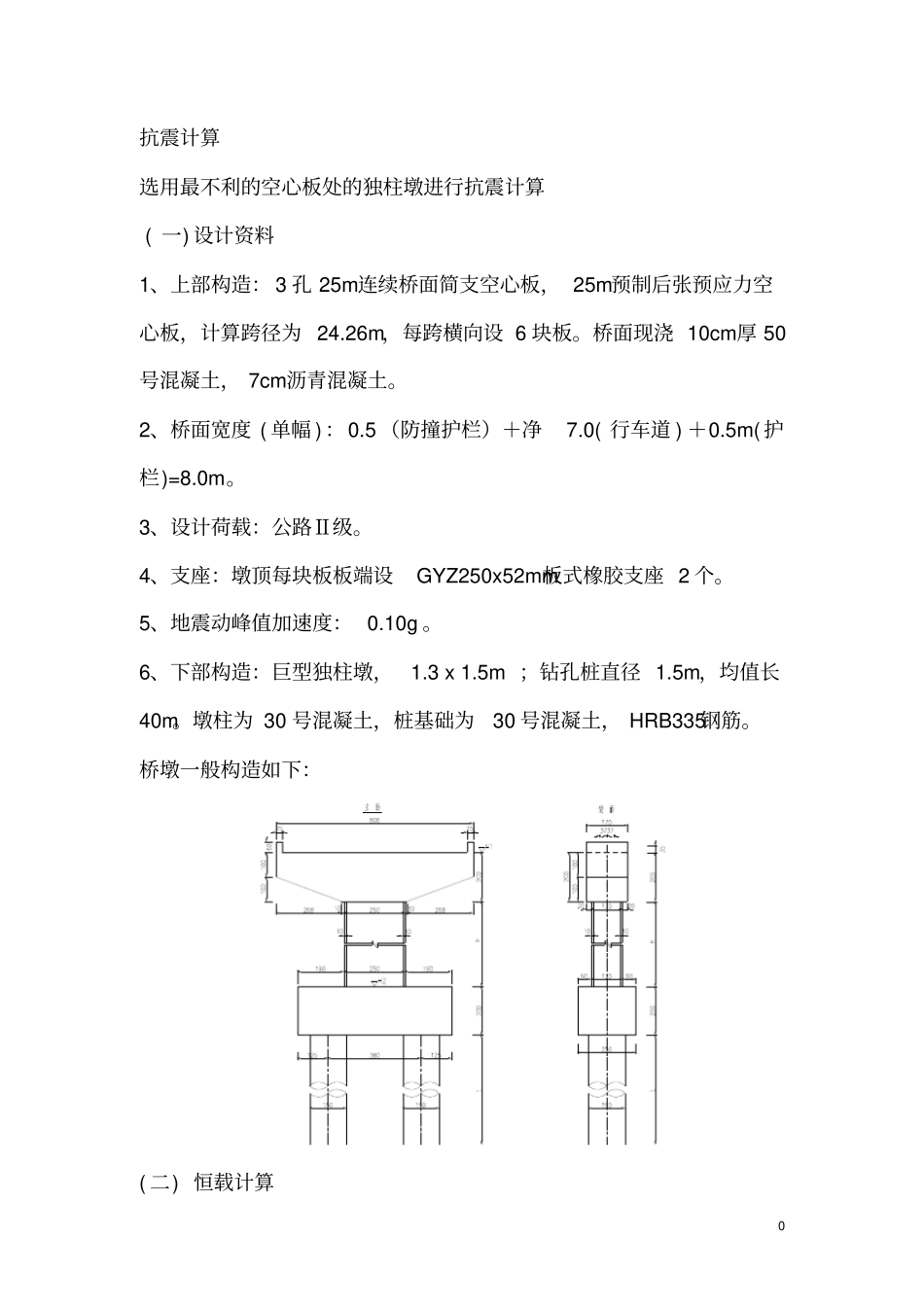

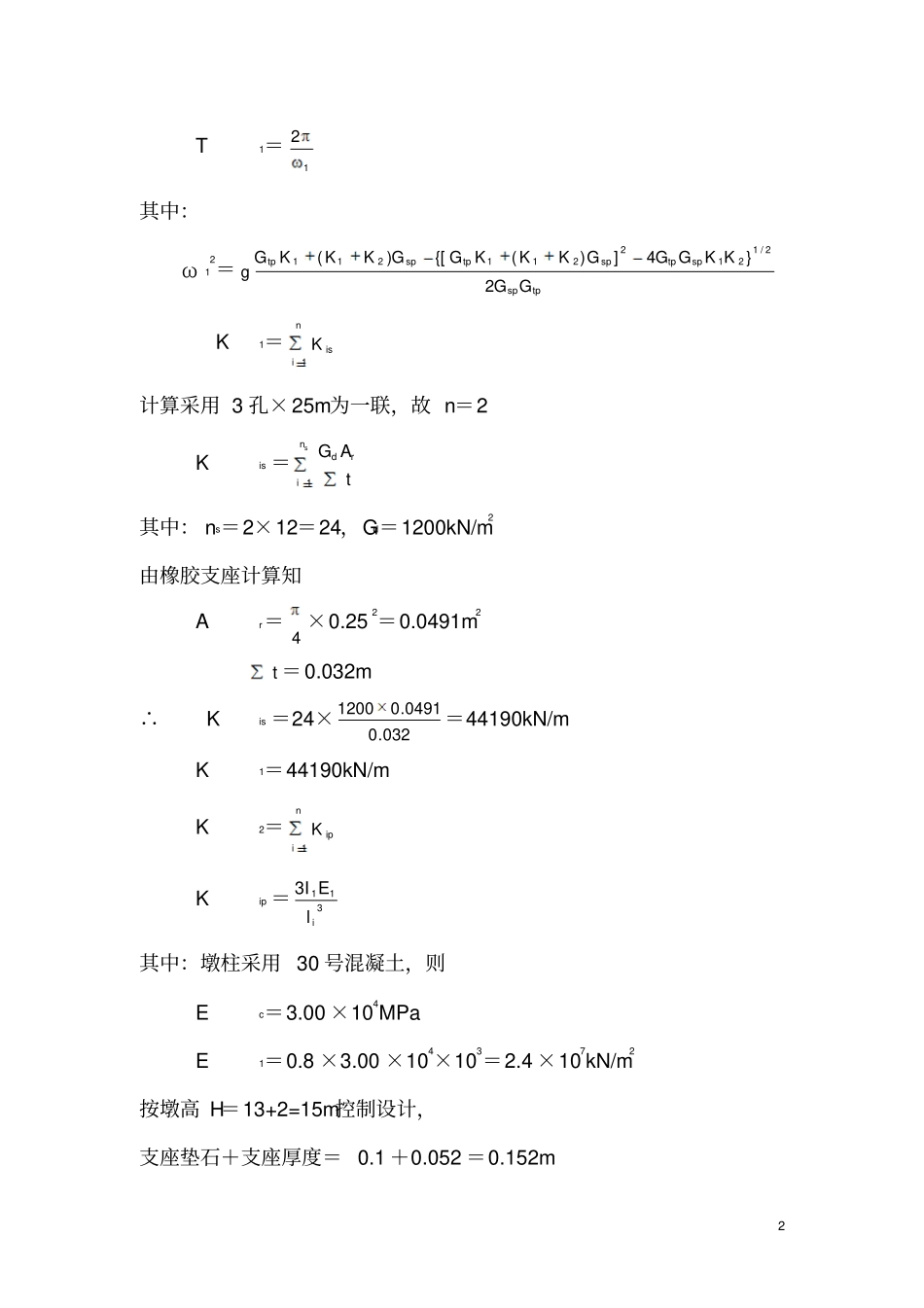

0 抗震计算选用最不利的空心板处的独柱墩进行抗震计算 ( 一) 设计资料1、上部构造： 3 孔 25m连续桥面简支空心板， 25m预制后张预应力空心板，计算跨径为 24.26m，每跨横向设 6 块板。桥面现浇 10cm厚 50号混凝土， 7cm沥青混凝土。2、桥面宽度 ( 单幅 )：0.5 （防撞护栏）＋净7.0( 行车道 ) ＋0.5m( 护栏)=8.0m。3、设计荷载：公路Ⅱ级。4、支座：墩顶每块板板端设GYZ250x52mm板式橡胶支座 2 个。5、地震动峰值加速度： 0.10g 。6、下部构造：巨型独柱墩，1.3 x 1.5m ；钻孔桩直径 1.5m，均值长40m。墩柱为 30 号混凝土，桩基础为30 号混凝土， HRB335钢筋。桥墩一般构造如下：( 二) 恒载计算1 1、上部恒载反力（单孔）空心板： 4.7843 ×25×26＝3109.8kN 桥面铺装 ( 包括 50 号混凝土和沥青混凝土 ) ：7×25×0.1 ×26＋7×25×0.07 ×24＝749kN 防撞护栏： 0.351×25×25×2＝438.8kN 合计： 3109.8 ＋749＋438.8 ＝4297.6kN 2、下部恒载计算1) 盖梁加防震挡块重力 PG＝23.358×26＝607.3kN 2) 墩身重力 Pd＝3.23 ×13×26＝1091.7kN 3) 单桩自重力 Pz＝4 ×1.52×40×25＝1767.1kN ( 三) 水平地震力计算1、顺桥向水平地震力计算1) 上部结构对板式橡胶支座顶面处产生的水平地震荷载 Eihs ＝sphziniitpitpGKCCKK11式中： Ci＝1.7 ，Cz＝0.3 ，Kh＝0.2 根据地质资料分析，桥位所在地土层属Ⅲ类场地，所以有β1＝2.25 ×(145.0T)0.95对于板式橡胶支座的梁桥2 T1＝12其中：ω 12＝tpspsptpsptpsptpGGKKGGGKKKGGKKKGg2}4])({[)(2/1212211211 K1＝niisK1计算采用 3 孔×25m为一联，故 n＝2 Kis ＝snirdtAG1其中： ns＝2×12＝24，Gd＝1200kN/m2 由橡胶支座计算知 Ar＝4 ×0.252＝0.0491m2 t ＝0.032m ∴ Kis ＝24×032.00491.01200＝44190kN/m K1＝44190kN/m K2＝niipK1 Kip ＝3113ilEI其中：墩柱采用 30 号混凝土，则 Ec＝3.00 ×104MPa E1＝0.8 ×3.00 ×104×103＝2.4 ×107kN/m2按墩高 H＝13+2=15m控制设计，支座垫石＋支座厚度＝ 0.1 ＋0.052 ＝0.152m 3 li＝15＋0.142 ＝15.152m 柱惯矩： I1＝0.4531m4 Kip ＝37152.15104.24531.03＝9378.1kN/m K2＝9378.1kN/m Gsp＝3×4297.6 ÷2＝6446.4kN Gtp ＝Gcp＋η Gp 其中： Gcp＝607.3kN Gp＝1091.7kN η ＝0.16(2fX+2221fX+21ff XX+21fX+1) 顺桥向作用于支座顶...
