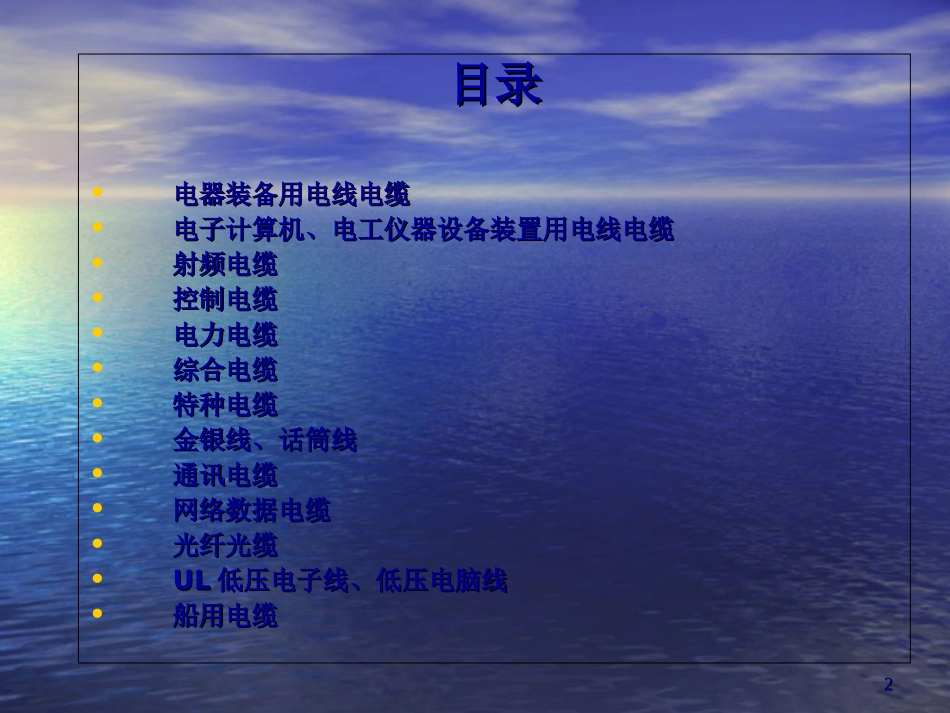

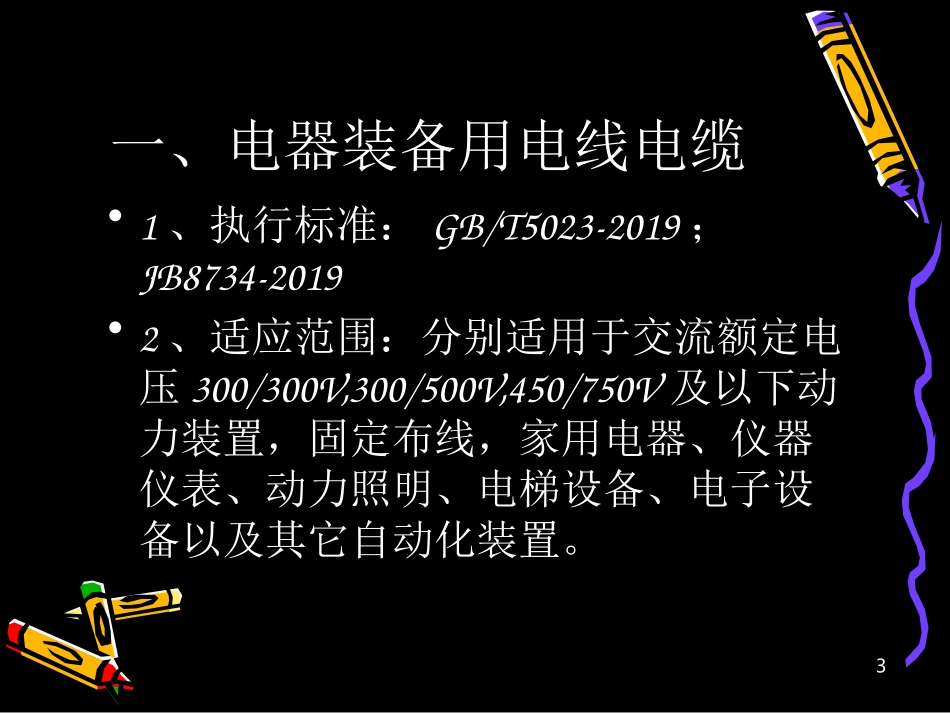

1电线电缆产品知识培训20192019年年1111月月1616日日22目录目录•电器装备用电线电缆电器装备用电线电缆•电子计算机、电工仪器设备装置用电线电缆电子计算机、电工仪器设备装置用电线电缆•射频电缆射频电缆•控制电缆控制电缆•电力电缆电力电缆•综合电缆综合电缆•特种电缆特种电缆•金银线、话筒线金银线、话筒线•通讯电缆通讯电缆•网络数据电缆网络数据电缆•光纤光缆光纤光缆•ULUL低压电子线、低压电脑线低压电子线、低压电脑线•船用电缆船用电缆3一、电器装备用电线电缆•1、执行标准：GB/T5023-2019；JB8734-2019•2、适应范围：分别适用于交流额定电压300/300V,300/500V,450/750V及以下动力装置，固定布线，家用电器、仪器仪表、动力照明、电梯设备、电子设备以及其它自动化装置。4产品代号表示方法B：固定布线用电缆（电线）R：连接用软电缆铜：省略L：铝A：安装用电线。V：聚氯乙烯绝缘。V：聚氯乙烯护套。圆型：省略。B：扁型（平行）S：双绞型。P：编织屏蔽。P1缠绕屏蔽。R：软结构。T：电梯线。VY：耐油聚氯乙烯。NH：耐火。FS：防水。WDZ：低烟无卤阻燃。ZR：阻燃。5ZR特性代号系列代号绝缘代号护套代号导体材料屏蔽代号规格RVVP形状代号66例如：例如：11、、BVBV：：22、、BVRBVR：：33、、BVVBVV44、、BLVVBLVV55、、BVVBBVVB66、、BLVVBBLVVB77、、RVSRVS88、、AVAV99、、AVRAVR1010、、AVRBAVRB1111、、AVRSAVRS1212、、AVVRAVVR1313、、AVPAVP1414、、RVPRVP1515、、RVVPRVVP1616、、RVRV1717、、RVBRVB1818、、RVVRVV1919、、RVVBRVVB2020、、TVVBTVVB2121、、RVVYPRVVYP2222、、RVVYRVVY7导体要求：1、退火圆铜线：执行标准GB3953-83，2、镀锡圆铜线：执行标准GB4910-85；3、结构和电性能：执行标准；GB/T3956-2019；JB8734-98（该标准着重强调导体20℃最大电阻值和单丝最大直径）。4、导体截面结构组成：0.08平方7/0.12㎜；0.12平方7/0.15㎜；0.2平方12/0.15㎜；0.3平方16/0.15㎜；0.4平方23/0.15㎜；0.5平方28/0.15㎜；0.75平方24/0.2㎜；1.0平方32/0.2㎜；1.5平方48/0.2㎜；2.0平方40/0.25㎜；2.5平方49/0.25㎜5、软导体全部采用束丝结构。8绝缘1、绝缘颜色区分：红、黄、绿、黑、蓝、白、棕、灰、紫、橙。浅红、浅黄、浅绿、浅蓝、浅棕、浅灰、浅紫、浅橙、黑蓝、彩绿。2、绝缘数字标识区别：1#、2#、3#、4#......N#3、绝缘厚度最薄点不小于标称厚度的90%-0.1。4、绝缘厚度0.6㎜及以下1500V浸水电压试验。5、绝缘厚度0.6㎜以上2000V浸水电压试验。6、绝缘机械物理性能试验：执行GB/T2951.1~.7—2019标准。9成缆1、根据不同产品设计不同成缆节距；2、添加聚丙烯网状撕裂带或棉纱作为填充。3、根据不同要求分聚酯薄膜绕包，铝塑复合带绕包，防水带绕包，电缆纸绕包，TPU聚酯带绕包……4、绞合方式：分绞，总绞，分绞加总绞。5、绕包方式：分包，总包，分包加总包。10屏蔽1、屏蔽结构：按照标准要求设计。2、屏蔽方式：铜丝编织屏蔽，铜丝缠绕屏蔽，铝塑复合带绕包屏蔽。铝塑复合带纵包加铜丝编织屏蔽。3、编织设备分16锭和24锭两种高速编织机。4、编数=锭数×每锭铜丝根数。5、编数越多并不代表屏蔽密度就越密。11护套、印字一、护套材料：聚氯乙烯；弹性PVC；聚乙烯；聚氨酯（TPU)：性能柔软、耐磨、耐油，温度可达-50~100℃℃；聚苯乙烯：性能柔韧、耐磨、耐油、抗低温-80℃；丁晴聚氯乙烯；阻燃低烟无卤聚烯烃；尼龙，耐油聚氯乙烯，耐寒PVC，防鼠、防白蚁材料等。二、挤出方式：1、挤管式；2、挤压式；3、半挤压式。三、护套厚度最薄点不小于标称厚度85%-0.1四、RVVP300/300V产品，绝缘厚度0.6㎜及以下1500V浸水电压试验。绝缘厚度0.6㎜以上2000V浸水电压试验。RVV300/500V、BVV300/500V、BVVB300/500V都是2000V浸水电压试验；BVR450/750V是2500V浸水电压试验。五、印字：1、油墨字轮印字；2、喷码印字。3、喷码计米印字。12包装1、成卷绕包膜包装；2、装盘塑封包装；3、塑料带成卷捆扎包装。4、国标规定长度误差：4.1、允许长度不小于10米的短段交货，其数量不超过交货总长度的10%...
