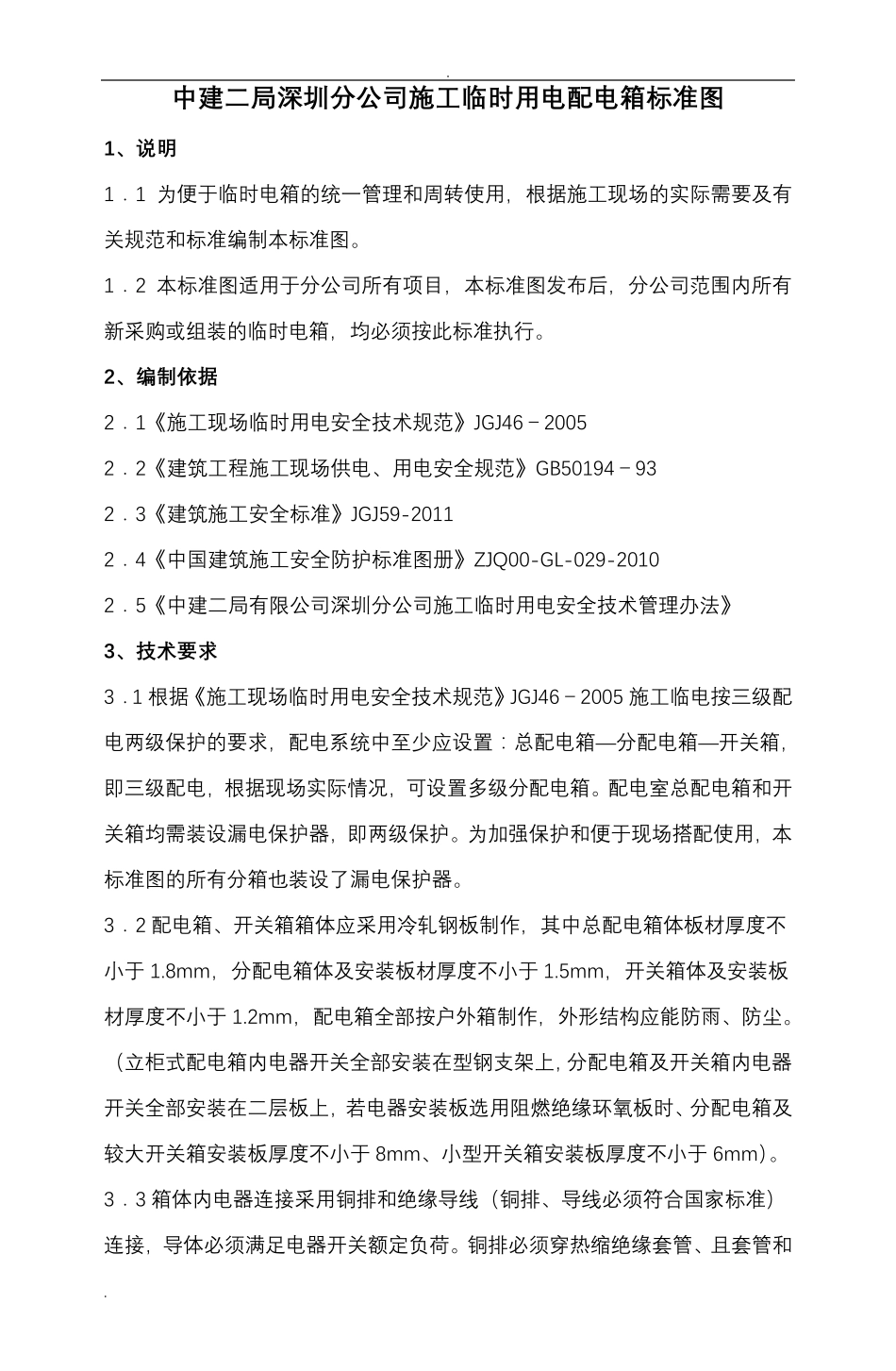

. . 中 建 二 局 深 圳 分 公 司 施 工 临 时 用 电 配 电 箱 标 准 图 1、 说 明 1． 1 为 便 于 临 时 电 箱 的 统 一 管 理 和 周 转 使 用 ， 根 据 施 工 现 场 的 实 际 需 要 及 有关 规 范 和 标 准 编 制 本 标 准 图 。 1． 2 本 标 准 图 适 用 于 分 公 司 所 有 项 目 ， 本 标 准 图 发 布 后 ， 分 公 司 范 围 内 所 有新 采 购 或 组 装 的 临 时 电 箱 ， 均 必 须 按 此 标 准 执 行 。 2、 编 制 依 据 2． 1《 施 工 现 场 临 时 用 电 安 全 技 术 规 范 》 JGJ46－ 2005 2． 2《 建 筑 工 程 施 工 现 场 供 电 、 用 电 安 全 规 范 》 GB50194－ 93 2． 3《 建 筑 施 工 安 全 标 准 》 JGJ59-2011 2． 4《 中 国 建 筑 施 工 安 全 防 护 标 准 图 册 》 ZJQ00-GL-029-2010 2． 5《 中 建 二 局 有 限 公 司 深 圳 分 公 司 施 工 临 时 用 电 安 全 技 术 管 理 办 法 》 3、 技 术 要 求 3．1 根 据《 施 工 现 场 临 时 用 电 安 全 技 术 规 范 》JGJ46－ 2005 施 工 临 电 按 三 级 配电 两 级 保 护 的 要 求 ， 配 电 系 统 中 至 少 应 设 置 ： 总 配 电 箱 — 分 配 电 箱 — 开 关 箱 ，即 三 级 配 电 ，根 据 现 场 实 际 情 况 ，可 设 置 多 级 分 配 电 箱 。配 电 室 总 配 电 箱 和 开关 箱 均 需 装 设 漏 电 保 护 器 ，即 两 级 保 护 。为 加 强 保 护 和 便 于 现 场 搭 配 使 用 ，本标 准 图 的 所 有 分 箱 也 装 设 了 漏 电 保 护 器 。 3． 2 配 电 箱 、 开 关 箱 箱 体 应 采 用 冷 轧 钢 板 制 作 ， 其 中 总 配 电 箱 体 板 材 厚 度不小于 1.8mm， 分 配 电 箱 体 及 安 装 板 材 厚 度不小于 1.5mm， 开 关 箱 体 及 安 装 板材 厚 度不小于 1.2mm， 配 电 箱 全 部按 户外箱 制 作 ， 外形结构应 能防 雨、 防 尘。（立柜式配 电 箱 内 电 器 开 关 全 部安 装 在型钢 支架上，分 配 电 ...
