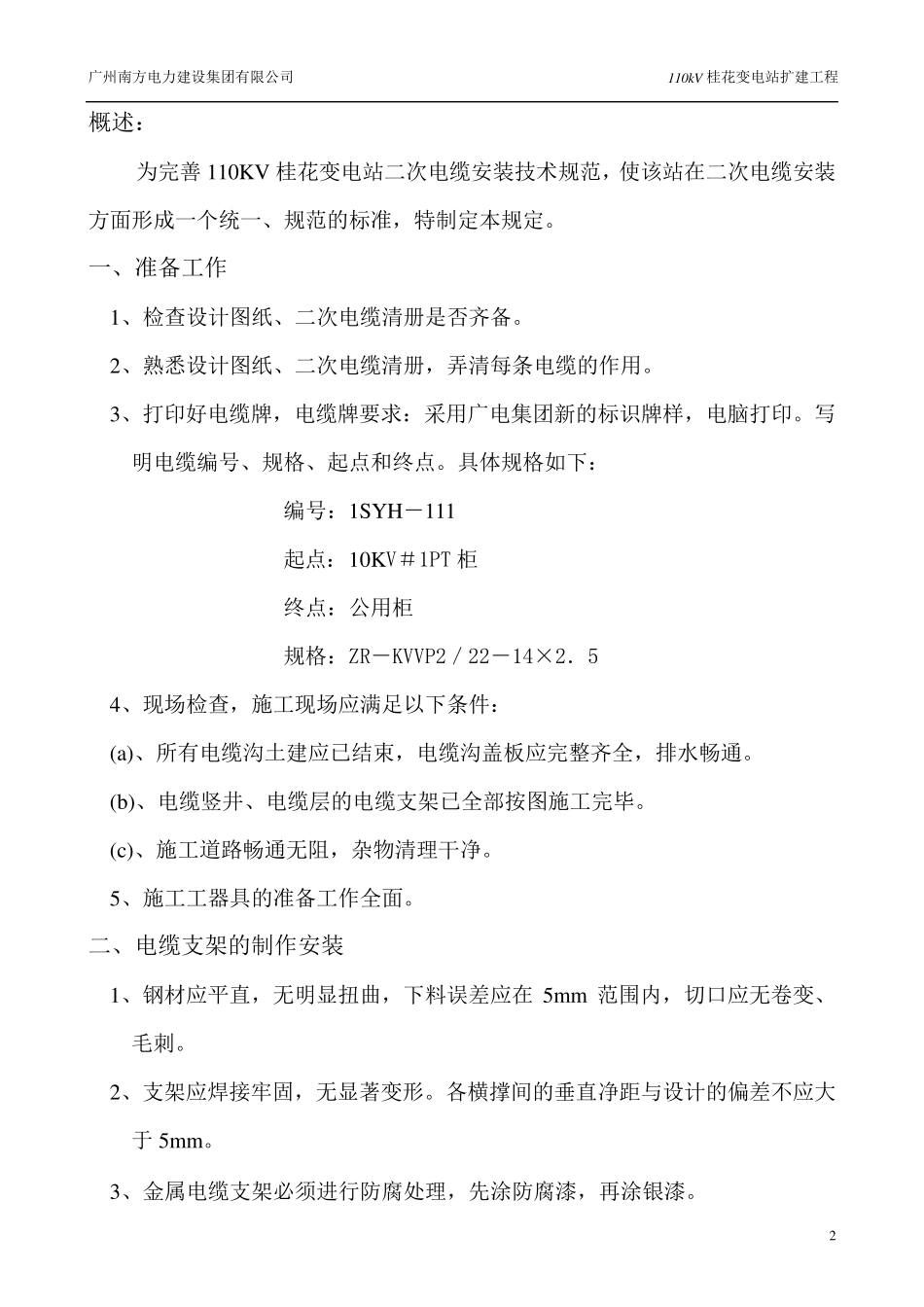

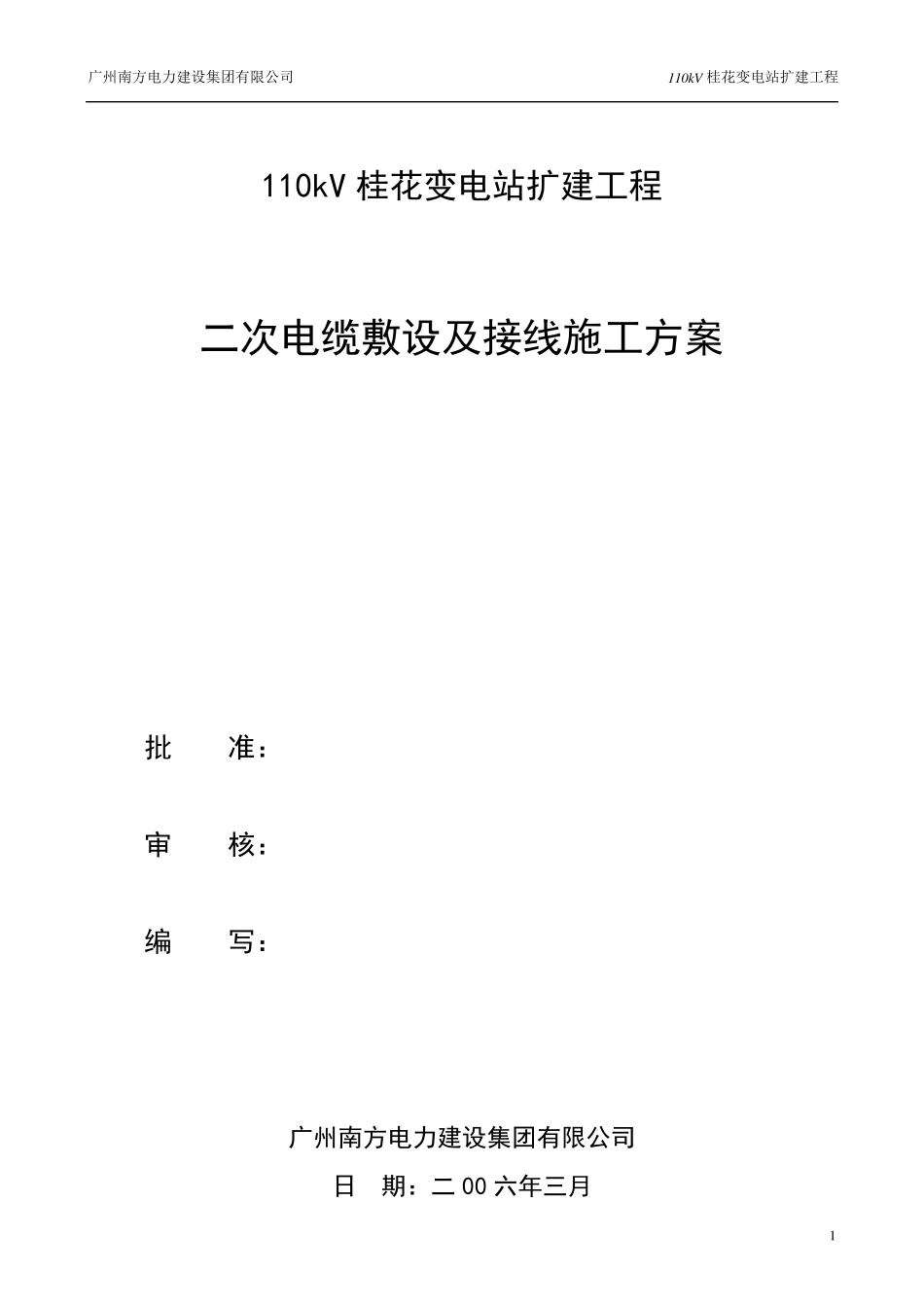

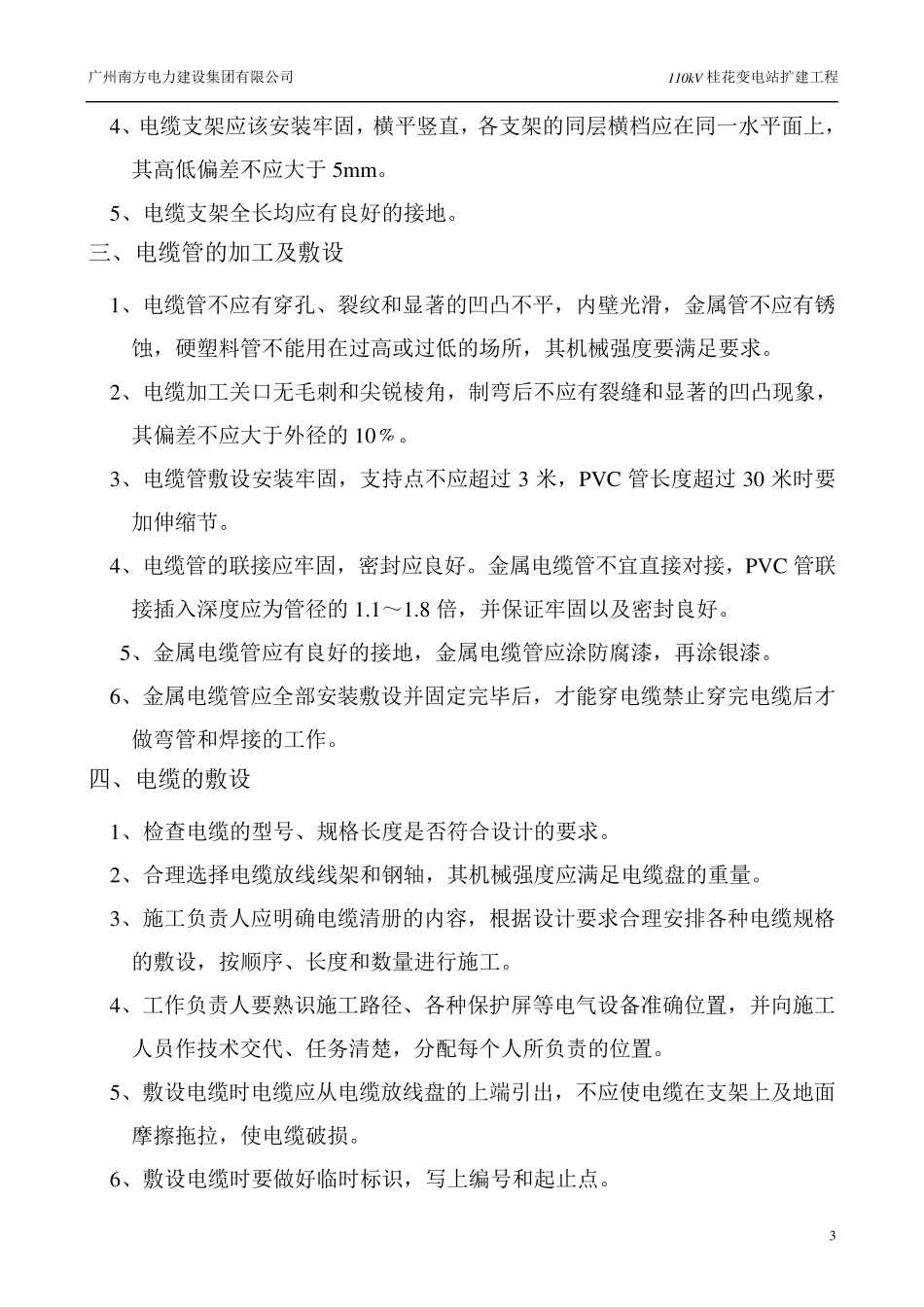

广州南方电力建设集团有限公司 110kV 桂花变电站扩建工程 1 110kV 桂花变电站扩建工程 二次电缆敷设及接线施工方案 批 准： 审 核： 编 写： 广州南方电力建设集团有限公司 日 期：二00 六年三月 广州南方电力建设集团有限公司 110kV 桂花变电站扩建工程 2 概述： 为完善110KV 桂花变电站二次电缆安装技术规范，使该站在二次电缆安装方面形成一个统一、规范的标准，特制定本规定。 一、准备工作 1、检查设计图纸、二次电缆清册是否齐备。 2、熟悉设计图纸、二次电缆清册，弄清每条电缆的作用。 3、打印好电缆牌，电缆牌要求：采用广电集团新的标识牌样，电脑打印。写明电缆编号、规格、起点和终点。具体规格如下： 编号：1SYH－111 起点：10KV＃1PT 柜 终点：公用柜 规格：ZR－KVVP2／22－14×2．5 4、现场检查，施工现场应满足以下条件： (a)、所有电缆沟土建应已结束，电缆沟盖板应完整齐全，排水畅通。 (b)、电缆竖井、电缆层的电缆支架已全部按图施工完毕。 (c)、施工道路畅通无阻，杂物清理干净。 5、施工工器具的准备工作全面。 二、电缆支架的制作安装 1、钢材应平直，无明显扭曲，下料误差应在5m m 范围内，切口应无卷变、毛刺。 2、支架应焊 接 牢 固 ，无显著 变形。各 横 撑 间 的垂 直净距 与 设计的偏 差不 应大于 5m m 。 3、金 属 电缆支架必 须 进 行 防 腐 处 理，先 涂 防 腐 漆 ，再 涂 银 漆 。 广州南方电力建设集团有限公司 110kV 桂花变电站扩建工程 3 4、电缆支架应该安装牢固，横平竖直，各支架的同层横档应在同一水平面上，其高低偏差不应大于 5mm。 5、电缆支架全长均应有良好的接地。 三、电缆管的加工及敷设 1、电缆管不应有穿孔、裂纹和显著的凹凸不平，内壁光滑，金属管不应有锈蚀，硬塑料管不能用在过高或过低的场所，其机械强度要满足要求。 2、电缆加工关口无毛刺和尖锐棱角，制弯后不应有裂缝和显著的凹凸现象，其偏差不应大于外径的 10﹪。 3、电缆管敷设安装牢固，支持点不应超过 3 米，PVC 管长度超过 30 米时要加伸缩节。 4、电缆管的联接应牢固，密封应良好。金属电缆管不宜直接对接，PVC 管联接插入深度应为管径的 1.1～1.8 倍，并保证牢固以及密封良好。 5、金属电缆管应有良好的接地，金属电缆管应涂防腐漆，再涂银漆。 6、金属电缆管应全部安装敷设并固定完毕后，才能穿电缆禁止穿完电缆后才...
