云架构设计模板(logical)VIP免费

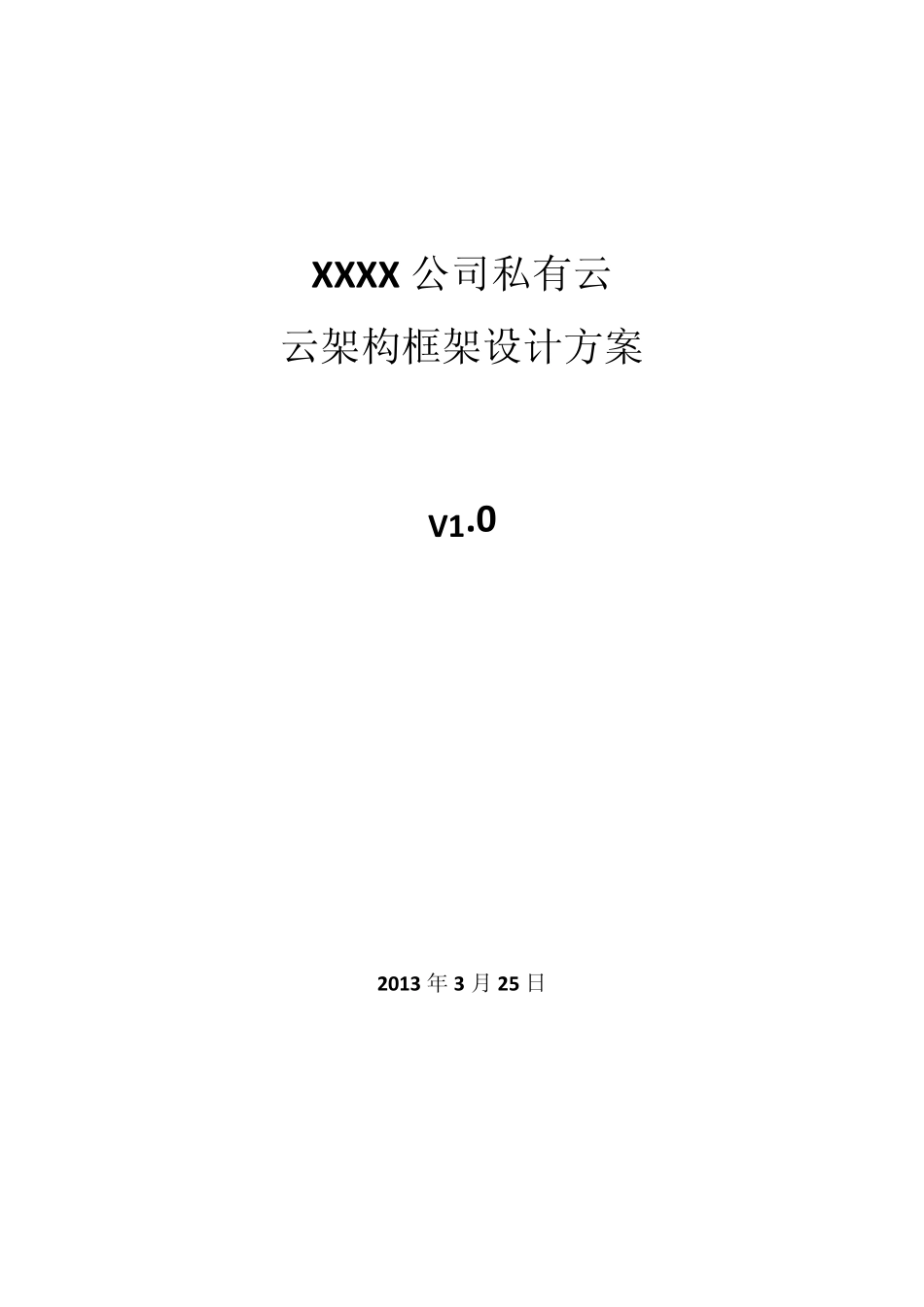

XXXX 公司私有云 云架构框架设计方案 V1.0 2013 年 3 月 25 日 文档修订记录 序号 修订内容 修订时间 版本 作者 初稿 v1.0 1 . 目的与概述 1.1. 项目背景 IT 经理面临对信息系统进行变革和现代化改造的巨大压力。为了满足日益增长的需求，同时控制成本，就必须实施服务器虚拟化。服务器虚拟化已经成为现代计算的基础，为云计算（cloud computing）铺平了道路。我们已经进入了一个新计算时代，曾经用于测试和开发的技术现在已经用在关键应用上。 在2012 年，VMware vSphere 5 是企业环境中部署得最多的服务器虚拟化解决方案。它已经成为生产环境中的标准。Microsoft、Citrix 和Oracle 也都提供了替代的方案， 但是从硬 件 和软 件 上说 ，它们与数 据 中心 的各 个组 成部分 的集 成度 和兼 容 性 都 无 法 和VMwarevSphere 5 相比。 1.2. 文档说明 本设计文件的总体结构是，在大多数情况下，不言自明。然而，在整个文档有特别重要的是将被高亮显示给用户的关键点。这些点确定了以下方面：  记录---在一个特殊的部分进行关键重要性或进一步解释  设计判定—对于-提出的解决方案的支持有着关键重要性  要求---客户的具体要求  假设---基于已获得事实数据情况下来假设 本文档主要提供解决方案，以满足客户的要求作出的设计决策。在某些情况下，客户的具体要求和现有基础设施的制约，可能会导致一个有效的，但最理想的设计选择。 1.3. 要求，假设和限制 在案例设计，架构设计的的主要要求是降低商业成本，业务敏捷性和灵活性，部署新的工作负载同时运行工作量会降低。 纵观设计文档，我们将坚持由 VMware 定义的标准和最佳做法，何时何地地灵活处理下面的部分中列出的要求和限制。 项目要求，假设和限制 序列号 要求 RL01 业务敏捷性和灵活性提升，商业成本的降低 RL02 商业运作可达到 99.9%的连续高可用服务级别 RL03 安全合规性要求网络必须隔离特定工作负载和其他服务 RL04 最小工作量的部署时间 RL05 单独的管理VLAN 用于管理流量 RL06 环境应该具有可扩展性，以使未来的扩展（最低1 年，20％的估计） RL07 资源应该保证内部一部份SLA 工作负载 RL08 数据存储发生故障的情况下，恢复时间目标应少于8 小时 RL09 位于DMZ 下的服务器应被虚拟环境保护 RL10 N+1 弹性考虑 约束限制着逻辑设计的决定和物理规格。他们做出的决定可能会...
