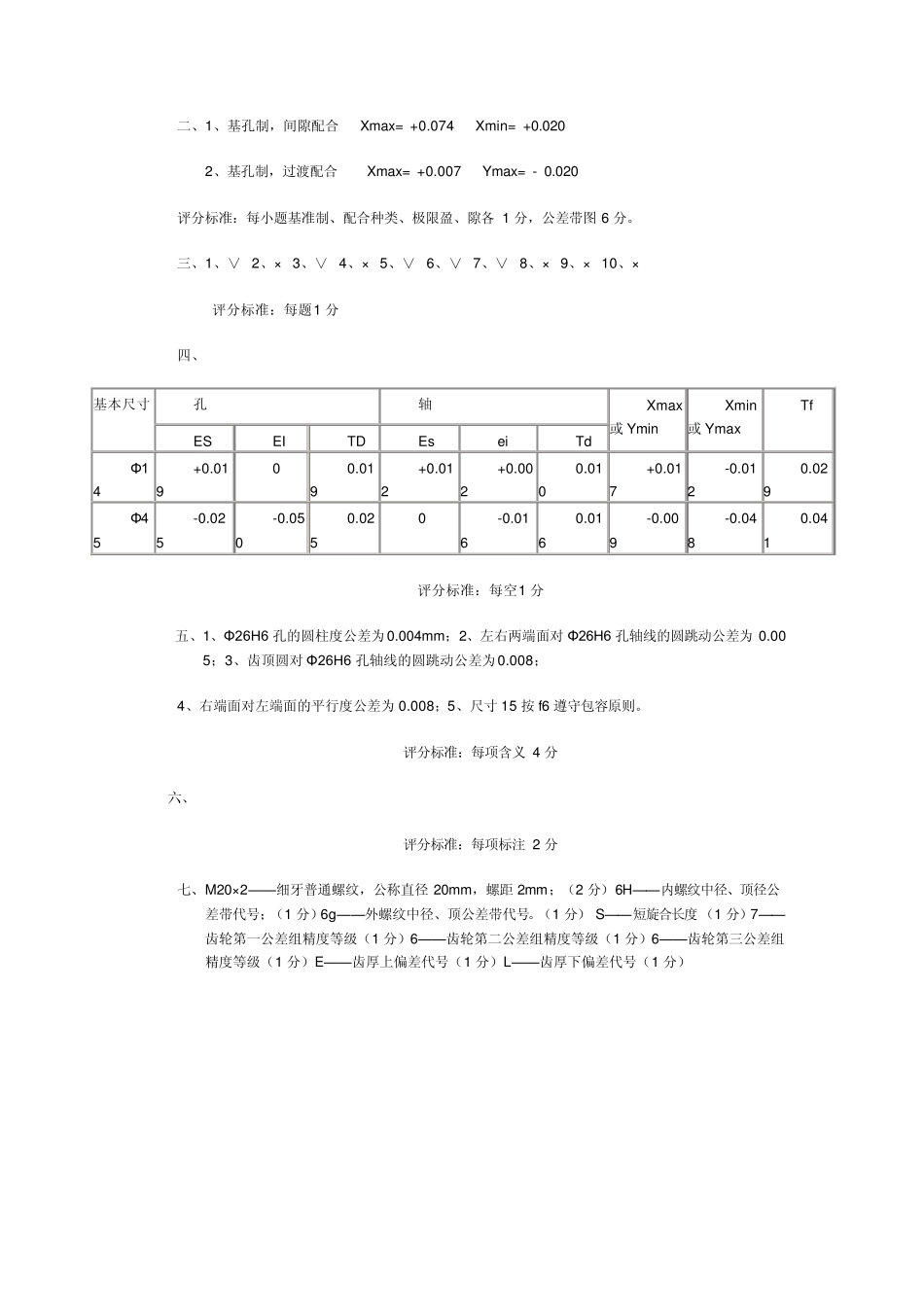

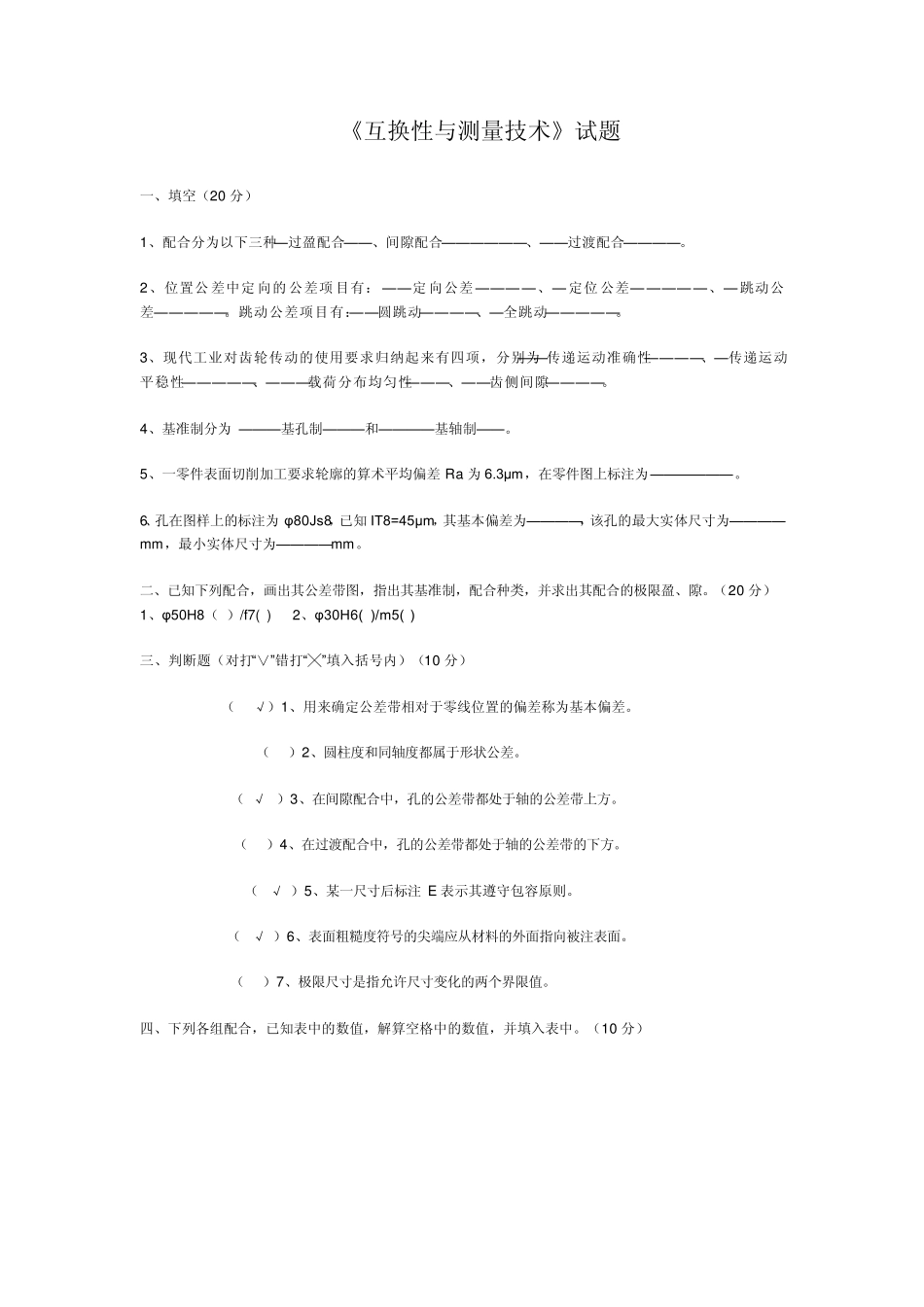

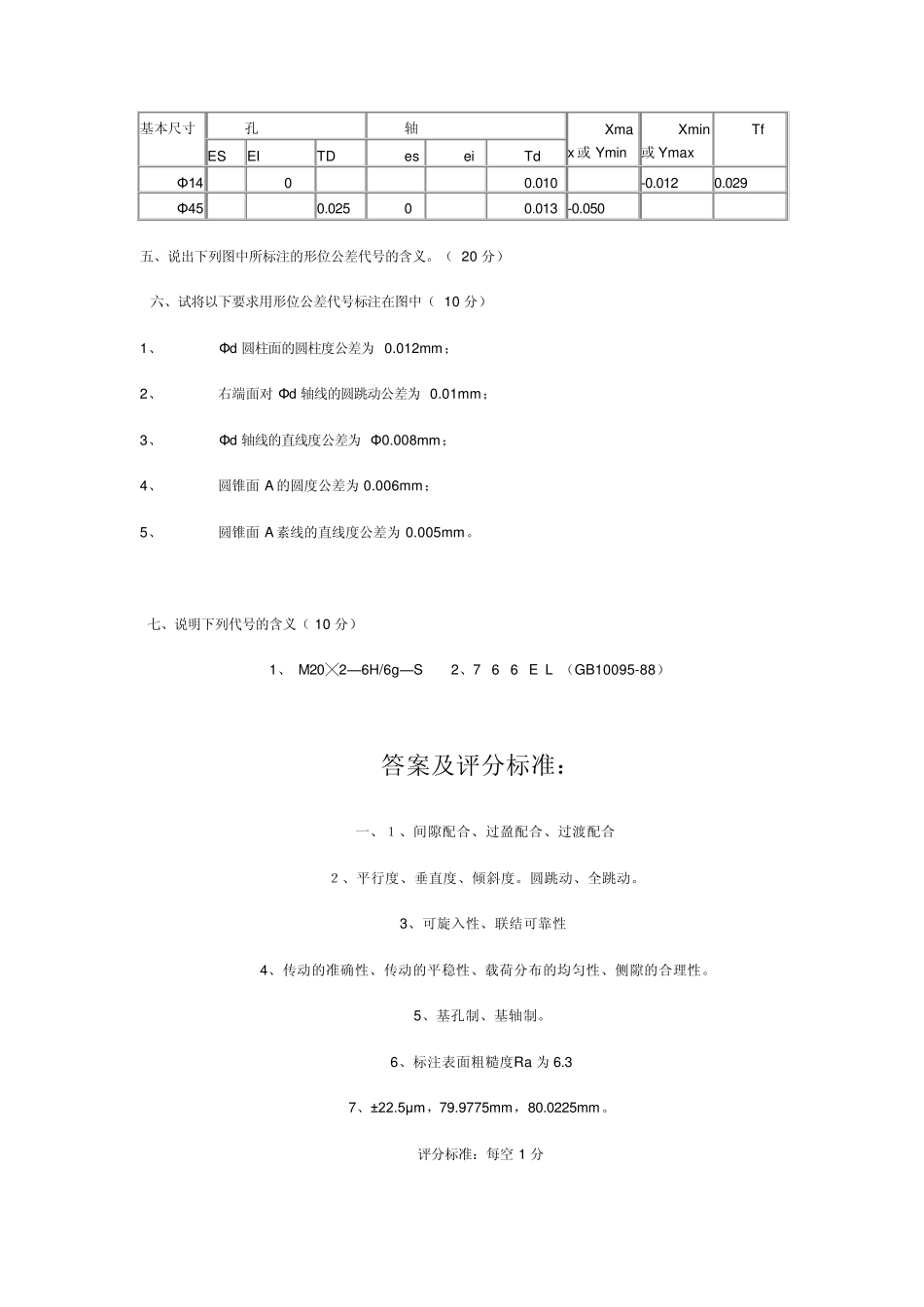

《互换性与测量技术》试题 一、填空（20 分） 1、配合分为以下三种—过盈配合——、间隙配合——————、——过渡配合————。 2、位置公 差中定 向的 公差项 目有： ——定 向公差 ——— —、— 定位 公差— ——— —、— 跳动公差—————。跳动公差项目有：——圆跳动————、—全跳动—————。 3、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 ——传递运动准确性————、—传递运动平稳性—————、———载荷分布均匀性———、——齿侧间隙————。 4、基准制分为 ———基孔制———和————基轴制——。 5、一零件表面切削加工要求轮廓的算术平均偏差 Ra 为 6.3μm，在零件图上标注为——————。 6、孔在图样上的标注为 φ80Js8，已知 IT8=45μm，其基本偏差为————，该孔的最大实体尺寸为————m m ，最小实体尺寸为————m m 。 二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。（20 分） 1、φ50H8（ ）/f7( ) 2、φ30H6( )/m5( ) 三、判断题（对打“∨”错打“╳”填入括号内）（10 分） （ √）1、用来确定公差带相对于零线位置的偏差称为基本偏差。 （ ）2、圆柱度和同轴度都属于形状公差。 （ √ ）3、在间隙配合中，孔的公差带都处于轴的公差带上方。 （ ）4、在过渡配合中，孔的公差带都处于轴的公差带的下方。 （ √ ）5、某一尺寸后标注 E 表示其遵守包容原则。 （ √ ）6、表面粗糙度符号的尖端应从材料的外面指向被注表面。 （ ）7、极限尺寸是指允许尺寸变化的两个界限值。 四、下列各组配合，已知表中的数值，解算空格中的数值，并填入表中。（10 分） 基本尺寸 孔 轴 Xmax或Ymin Xmin或Ymax Tf ES EI TD es ei Td Φ14 0 0.010 -0.012 0.029 Φ45 0.025 0 0.013 -0.050 五、说出下列图中所标注的形位公差代号的含义。（20 分） 六、试将以下要求用形位公差代号标注在图中（10 分） 1、 Φd 圆柱面的圆柱度公差为0.012mm； 2、 右端面对Φd 轴线的圆跳动公差为0.01mm； 3、 Φd 轴线的直线度公差为Φ0.008mm； 4、 圆锥面A 的圆度公差为0.006mm； 5、 圆锥面A 素线的直线度公差为0.005mm。 七、说明下列代号的含义（10 分） 1、 M20╳2—6H/6g—S 2、7 6 6 E L （GB10095-88） 答案及评分标准： 一、１、间隙配合、...
