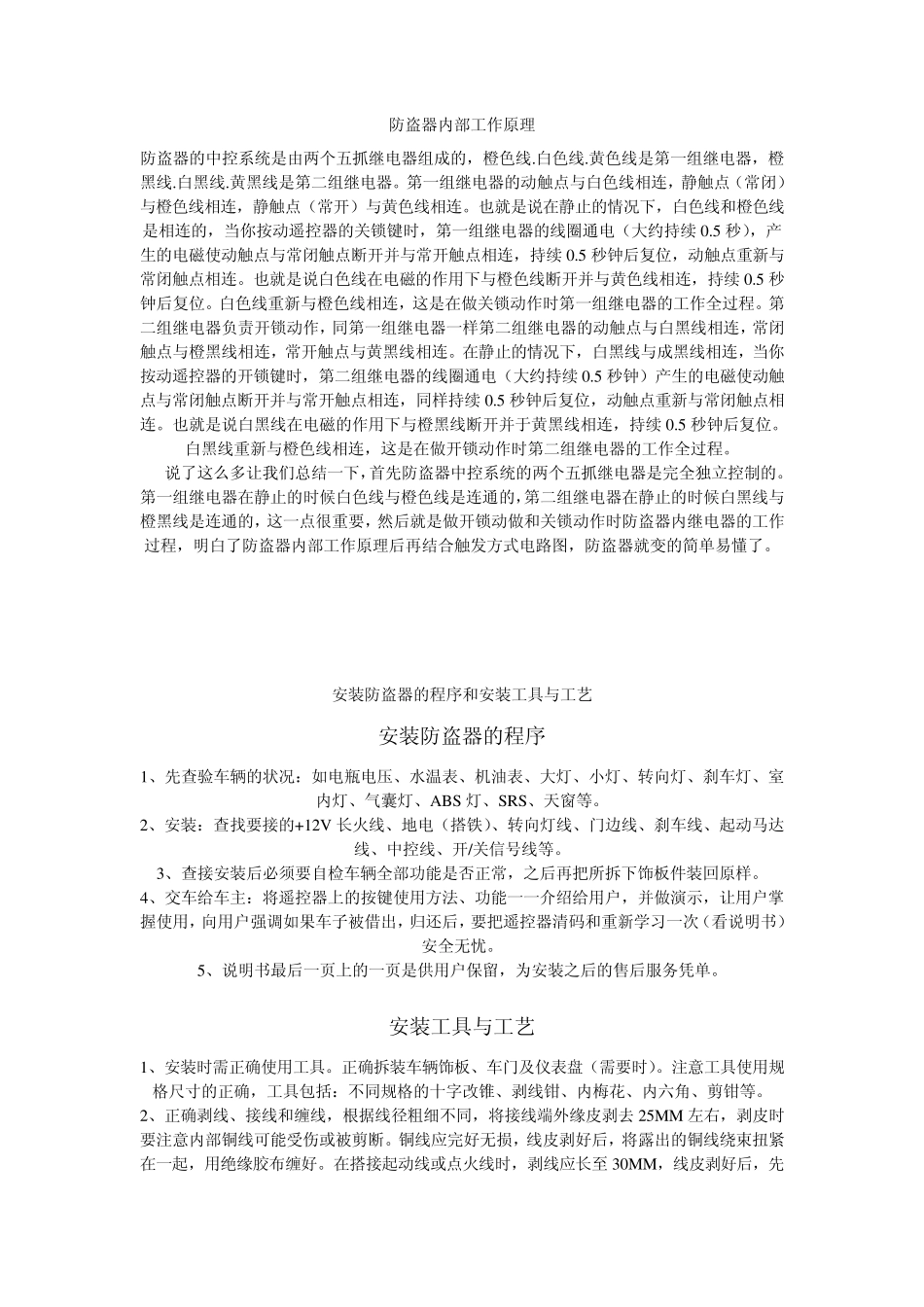

防盗器内部工作原理 防盗器的中控系统是由两个五抓继电器组成的,橙色线.白色线.黄色线是第一组继电器,橙黑线.白黑线.黄黑线是第二组继电器。第一组继电器的动触点与白色线相连,静触点(常闭)与橙色线相连,静触点(常开)与黄色线相连。也就是说在静止的情况下,白色线和橙色线是相连的,当你按动遥控器的关锁键时,第一组继电器的线圈通电(大约持续 0.5 秒),产生的电磁使动触点与常闭触点断开并与常开触点相连,持续 0.5 秒钟后复位,动触点重新与常闭触点相连。也就是说白色线在电磁的作用下与橙色线断开并与黄色线相连,持续 0.5 秒钟后复位。白色线重新与橙色线相连,这是在做关锁动作时第一组继电器的工作全过程。第二组继电器负责开锁动作,同第一组继电器一样第二组继电器的动触点与白黑线相连,常闭触点与橙黑线相连,常开触点与黄黑线相连。在静止的情况下,白黑线与成黑线相连,当你按动遥控器的开锁键时,第二组继电器的线圈通电(大约持续 0.5 秒钟)产生的电磁使动触点与常闭触点断开并与常开触点相连,同样持续 0.5 秒钟后复位,动触点重新与常闭触点相连。也就是说白黑线在电磁的作用下与橙黑线断开并于黄黑线相连,持续 0.5 秒钟后复位。白黑线重新与橙色线相连,这是在做开锁动作时第二组继电器的工作全过程。 说了这么多让我们总结一下,首先防盗器中控系统的两个五抓继电器是完全独立控制的。第一组继电器在静止的时候白色线与橙色线是连通的,第二组继电器在静止的时候白黑线与橙黑线是连通的,这一点很重要,然后就是做开锁动做和关锁动作时防盗器内继电器的工作过程,明白了防盗器内部工作原理后再结合触发方式电路图,防盗器就变的简单易懂了。 安装防盗器的程序和安装工具与工艺 安装防盗器的程序 1、先查验车辆的状况:如电瓶电压、水温表、机油表、大灯、小灯、转向灯、刹车灯、室内灯、气囊灯、ABS 灯、SRS、天窗等。 2、安装:查找要接的+12V 长火线、地电(搭铁)、转向灯线、门边线、刹车线、起动马达线、中控线、开/关信号线等。 3、查接安装后必须要自检车辆全部功能是否正常,之后再把所拆下饰板件装回原样。 4、交车给车主:将遥控器上的按键使用方法、功能一一介绍给用户,并做演示,让用户掌握使用,向用户强调如果车子被借出,归还后,要把遥控器清码和重新学习一次(看说明书)安全无忧。 5、说明书最后一页上的一页是供用户保留,为安装之后的售后服务凭单。 安装工具与工...
