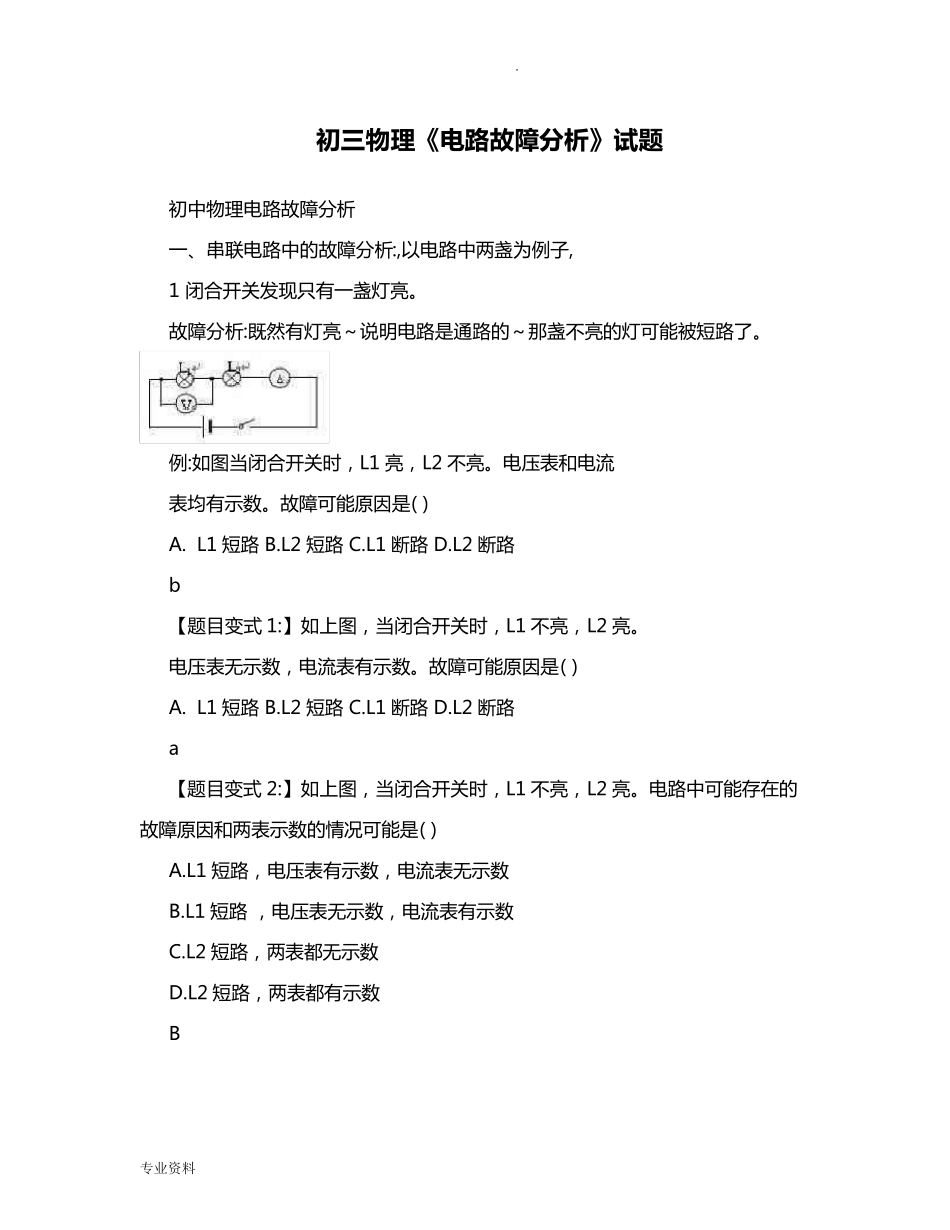

. 专业资料 初 三 物 理 《电路故障分析》试题 初 中 物 理 电 路 故 障 分 析 一 、串联电 路 中 的故 障 分 析 :,以电 路 中 两盏为例子, 1 闭合开关发现只有一 盏灯亮。 故 障 分 析 :既然有灯亮～说明电 路 是通路 的～那盏不亮的灯可能被短路 了。 例:如图当闭合开关时，L1 亮，L2 不亮。电 压表和电 流 表均有示数。故 障 可能原因是( ) A. L1 短路 B.L2 短路 C.L1 断路 D.L2 断路 b 【题目变式 1:】如上图，当闭合开关时，L1 不亮，L2 亮。 电 压表无示数，电 流表有示数。故 障 可能原因是( ) A. L1 短路 B.L2 短路 C.L1 断路 D.L2 断路 a 【题目变式 2:】如上图，当闭合开关时，L1 不亮，L2 亮。电 路 中 可能存在的故 障 原因和两表示数的情况可能是( ) A.L1 短路 ，电 压表有示数，电 流表无示数 B.L1 短路 ，电 压表无示数，电 流表有示数 C.L2 短路 ，两表都无示数 D.L2 短路 ，两表都有示数 B . 专业资料 2 开 始 时 两 盏 灯 都 亮 ～ 一 段 时 间 后 发 现 两 盏 都 不 亮 。 故 障 分 析 :既 然 所 有 灯 都 不 亮 了 ～ 说 明 电 路 中 存 在 断 路 现 象 。 即 此 时 电 路 是 开 路的 。 常 用 判 断 方 法 :用 电 压 表 依 次 测 试 某 段 两 端 ～ 有 读 数 或 者 无 读 数 ～ 以 此 判 断 故 障的 原 因 。 电 压 表 有 读 数 :说 明 有 电 流 通 过 电 压 表 ～ 此 时 连 接 电 压 表 的 电 路 应 该 是 通 路 的 。 电 压 表 无 读 数 :说 明 没 有 电 流 通 过 电 压 表 ～ 此 时 连 接 电 压 表 的 电 路 是 开 路 的 。 例 :如图 6 所 示 的 电 路 ， 开 关 S 闭 合 时 ， 发 现 L1、L2 都 不 亮 ， 用 电 压 表 逐段 测 量， 结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该 电 路的 故 障 可能是 ( ) A、开 关 S 接 触不 良; B、灯 L1 断 路 ; C、灯 L2 短路 ; D、灯 L2 的 灯 丝断 了 d 总结: 1.串联电 路 中 如 果有 一 盏 灯 亮 ， 另外一 盏 灯 不 亮 。 说 明 这个电 路 可能发 生了 短路 现 象 ， 谁不 亮 谁短路 。 2.串联...
