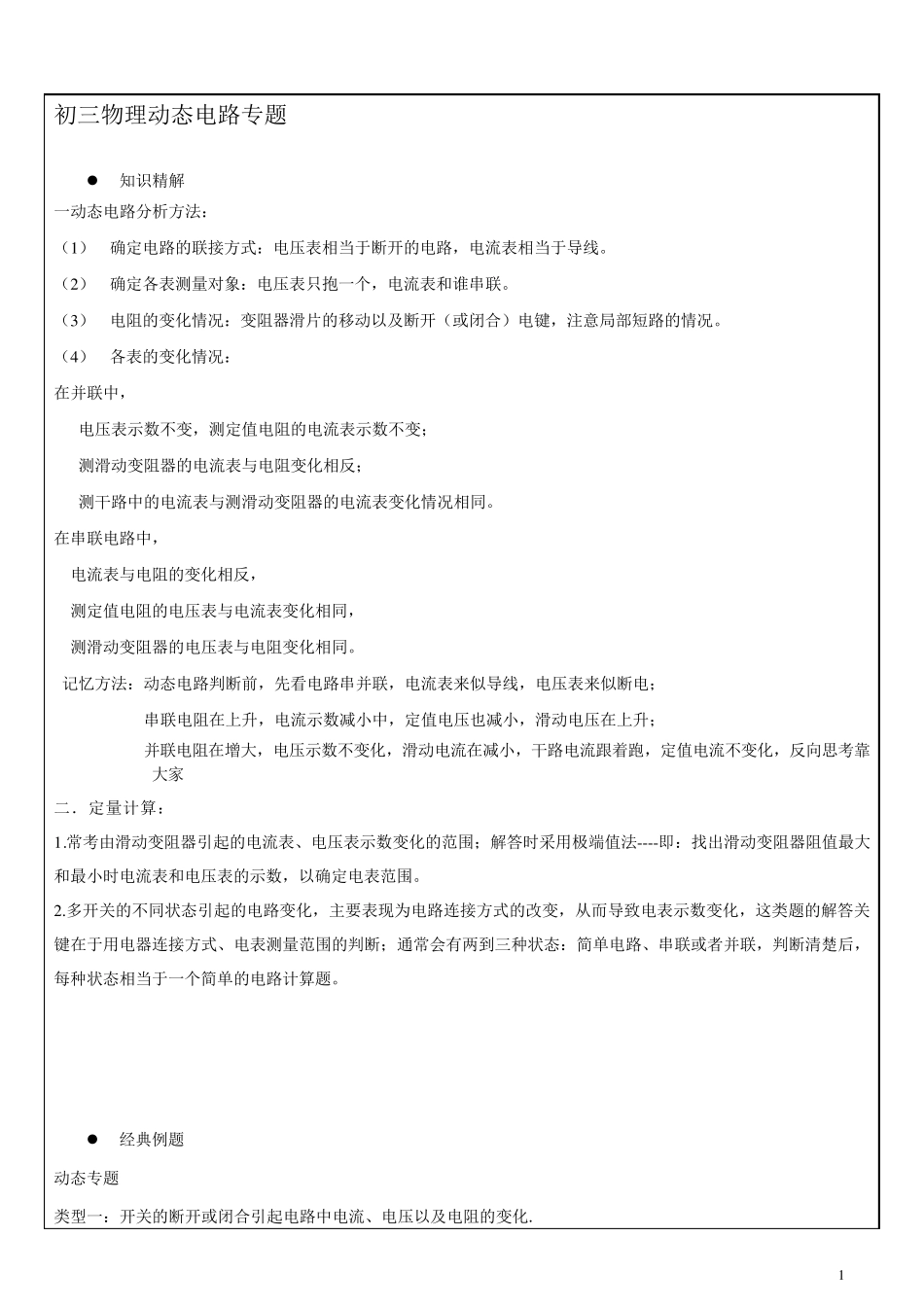

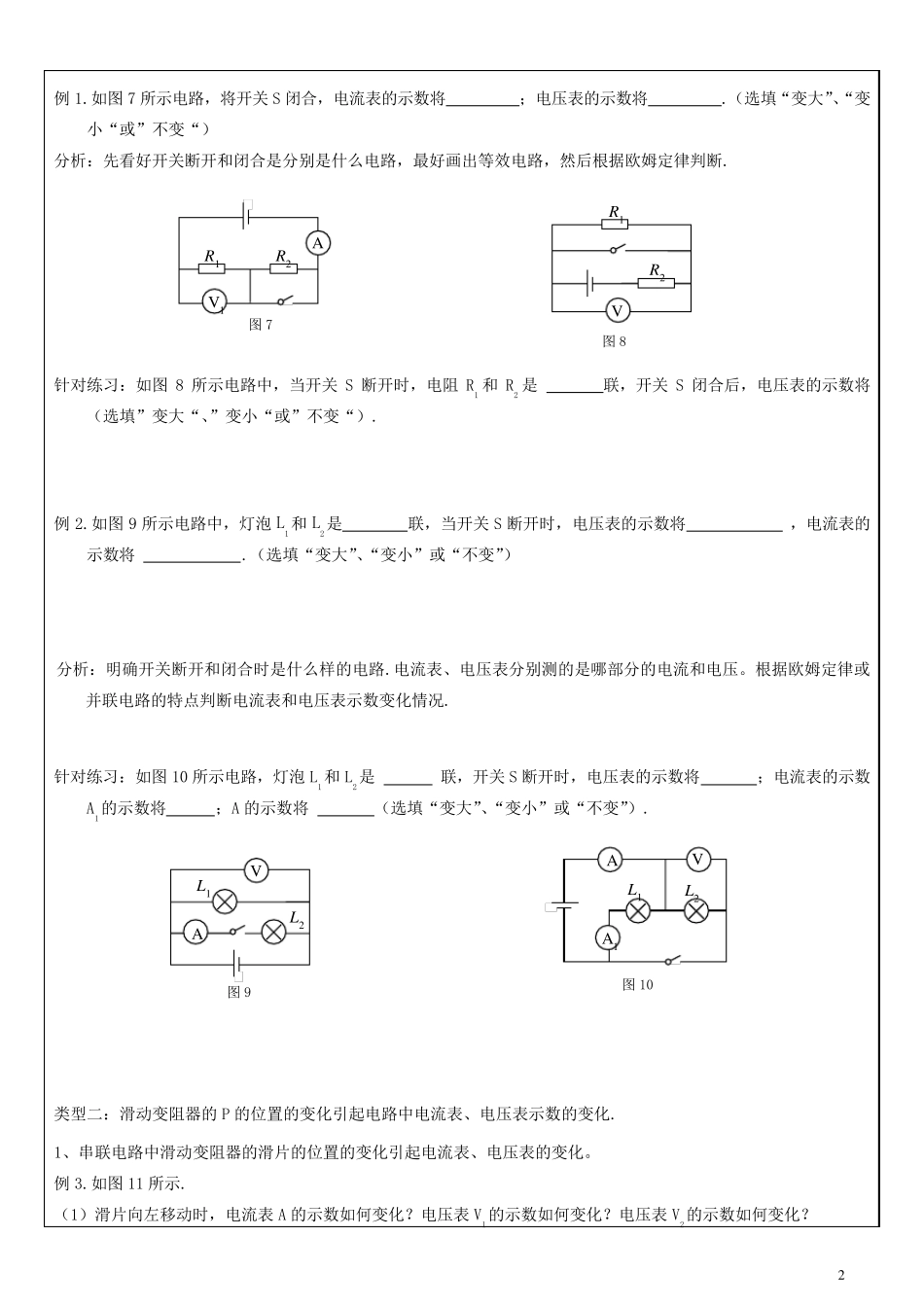

1 初三物理动态电路专题 知识精解 一动态电路分析方法： （1 ） 确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。 （2 ） 确定各表测量对象：电压表只抱一个，电流表和谁串联。 （3 ） 电阻的变化情况：变阻器滑片的移动以及断开（或闭合）电键，注意局部短路的情况。 （4 ） 各表的变化情况： 在并联中， 电压表示数不变，测定值电阻的电流表示数不变； 测滑动变阻器的电流表与电阻变化相反； 测干路中的电流表与测滑动变阻器的电流表变化情况相同。 在串联电路中， 电流表与电阻的变化相反， 测定值电阻的电压表与电流表变化相同， 测滑动变阻器的电压表与电阻变化相同。 记忆方法：动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电； 串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升； 并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家 二．定量计算： 1 .常考由滑动变阻器引起的电流表、电压表示数变化的范围；解答时采用极端值法----即：找出滑动变阻器阻值最大和最小时电流表和电压表的示数，以确定电表范围。 2 .多开关的不同状态引起的电路变化，主要表现为电路连接方式的改变，从而导致电表示数变化，这类题的解答关键在于用电器连接方式、电表测量范围的判断；通常会有两到三种状态：简单电路、串联或者并联，判断清楚后，每种状态相当于一个简单的电路计算题。 经典例题 动态专题 类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化. 2 例1.如图7 所示电路，将开关S 闭合，电流表的示数将 ；电压表的示数将 .（选填“变大”、“变小“或”不变“） 分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断. 针对练习：如图8 所示电路中，当开关S 断开时，电阻 R1 和 R2 是 联，开关S 闭合后，电压表的示数将 （选填”变大“、”变小“或”不变“）. 例2.如图9 所示电路中，灯泡 L1和 L2是 联，当开关S 断开时，电压表的示数将 ，电流表的示数将 .（选填“变大”、“变小”或“不变”） 分析：明确开关断开和闭合时是什么样的电路.电流表、电压表分别测的是哪部分的电流和电压。根据欧姆定律或并联电路的特点判断电流表和电压表示数变化情况. 针对练习：如图10 所示电路，灯泡 L1和 L2是 联，开关S 断开时，电压...
