钢丝网骨架复合PE管VIP免费

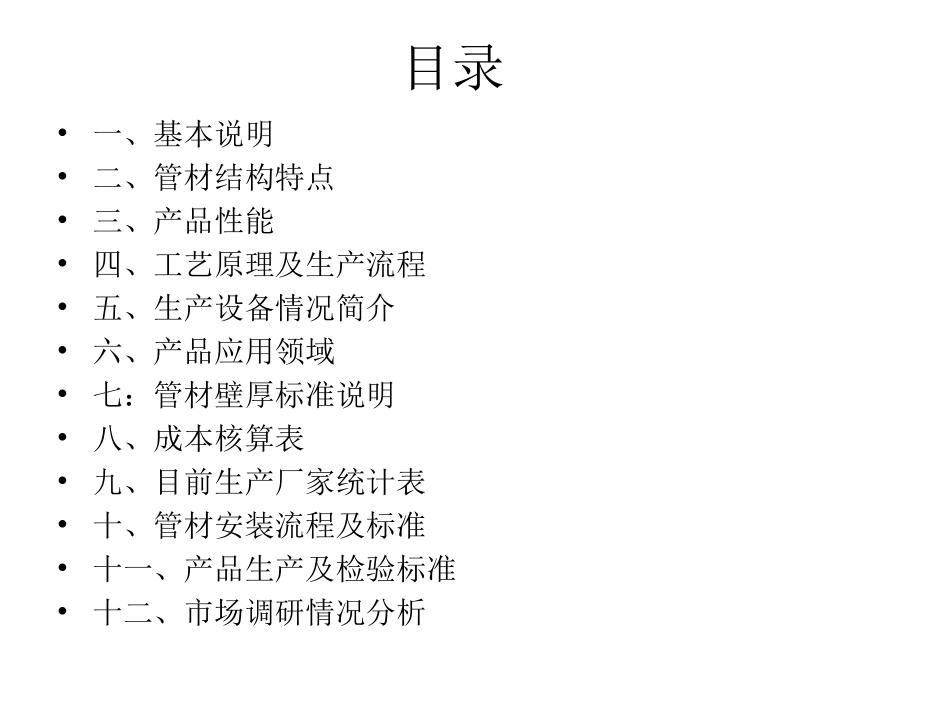

钢丝网骨架复合PE管技术研发部2013.8.19目录•一、基本说明•二、管材结构特点•三、产品性能•四、工艺原理及生产流程•五、生产设备情况简介•六、产品应用领域•七：管材壁厚标准说明•八、成本核算表•九、目前生产厂家统计表•十、管材安装流程及标准•十一、产品生产及检验标准•十二、市场调研情况分析一、基本说明•钢丝网骨架塑料（聚乙烯）复合管是以高强度过塑钢丝和热塑性塑料为原材料，以高强度过塑钢丝缠绕形成的一层钢丝缠绕网作为聚乙烯塑料管的骨架增强体，以高密度聚乙烯（HDPE）为基体，并用高性能粘接材料层将钢丝骨架与内、外层高密度聚乙烯紧密地连接在一起，成功地解决了钢--HDPE之间无连接因子的问题，使之具有优良的复合效果。结构优良，管材的增强骨架与内外层塑料互相包容成为一个整体，无内外层塑料与增强体剥离之忧。•这种复合管材采用经过包覆处理的高强度钢丝对现有的纯PE管进行缠绕增强，使管材的公称压力很容易达到：5MPa以上（口径≤φ200）、2MPa（口径≤φ400），而且管材壁厚低于纯PE管。这种复合管材，可以使已得到人们认可的PE管材如虎添翼，必将为社会带来很好的经济效益。二、管材结构特点•钢丝网骨架塑料（聚乙烯）复合管的结构特点是在内层管壁和外层管壁中间设置有两层或多层缠绕形成的钢丝网格状增强层。如图：•增强用钢丝为高强度镀层钢丝，缠绕前钢丝外层包覆有具有热熔粘接性能和阻水作用的包覆层。在芯管上缠绕后，经过加热、中间结合层挤出包覆、外层PE挤出包覆，保证高强度钢丝与内外层PE之间热熔粘接为一体。从而获得具有性能优异的复合管材。内层塑料缠绕钢丝网专用热熔胶外层塑料专用热熔胶三、产品性能•钢丝网骨架聚乙烯复合管具有防腐、不结垢、光滑低阻、保温不结蜡、耐磨、质量轻等塑料管的共同特点，而且其独特的结构还造帱了如下特点：•3.1、抗蠕变性能好，持久机械强度高•3.2、耐温性能好•3.3、刚性、耐冲击性好、尺寸稳定性好，又有适度柔性，刚柔相济•3.4、热膨胀系数小•3.5、不会发生快速开裂•3.6、钢、塑两种材料复合均匀可靠•3.7、双面防腐•3.8、自示踪性好•3.9、产品结构性能调整方便灵活•3.10、制造成本低、性能价格比高、市场竞争力强四、工艺原理及生产流程•工艺流程图接线柱电阻丝带孔薄钢板接线柱纬线钢丝经线钢丝观察孔热塑性塑料图2焊接结构示意图图3•五、生产设备情况简介GSG-450钢丝缠绕管生产线分项报价--中云机械有限公司•序号名称数量价格备注•1SJ90/33高效挤出机1台18万元带自动上料机、干燥机•2内管机头定径套,一种压力等级1套21.5万元Φ160---450•3450机头移动装置1台0.65万元•4SGZL-450型真空定型冷却台1台10.5万元•5SGPL-450型塑料管材喷淋冷却台2台13.5万元•6SGY-450型内管牵引机2台16.5万元•7CRJ-450型钢丝缠绕机2台30.5万元•8HGZ-450烘干装置2台3万元•9SP-45B高频加热装置1台6.5万元•10SJ65/25胶层挤出机1台7万元带自动上料机、干燥机•11胶层机头，一种压力等级1套13.5万元Φ160--450•12SJ65/33外层挤出机1台8万元带自动上料机、干燥机•13外层机头，一种压力等级1套13.5万元Φ160--450•14SJ25X25标识线挤出机1台1.5万元•15真空槽冷却风环2台2.5万元•16SGZL-450型真空冷却台（外管）1台10.5万元•17SGQ-450复合管切割机1台4.8万元•18SGD-6000复合管堆放机1台1.1万元•19PFK-500型平口封口机1台6.5万元•20钢丝放卷、收卷、涂胶生产线1套13.5万元•21PCC控制系统（B&R奥地利贝加莱）、电器件1台35.5万元•合计238.55万元104.65万元六、产品应用领域•以塑代钢和发展管道运输业是当今世界材料和运输业的发展方向。管道运输具有显著的社会和经济效益，一直是工业发达国家运输业的首选。在美国、俄罗斯、加拿大等国，管道运输的周转量已超过公路，仅次于铁路、管道、公路、水运、航空五大运输业中占据第二位。•大口径管道是管道运输业中的主动脉，开发生产强度高、重量轻、耐磨、抗冲击、耐腐蚀的大口径塑料管材是塑料管道行业的主攻方向之一。•钢丝网骨架复合管极具发展潜力并已得到认可，近年来产量逐年上升，正在发展成为低压塑料管的主导产品，但单一...
