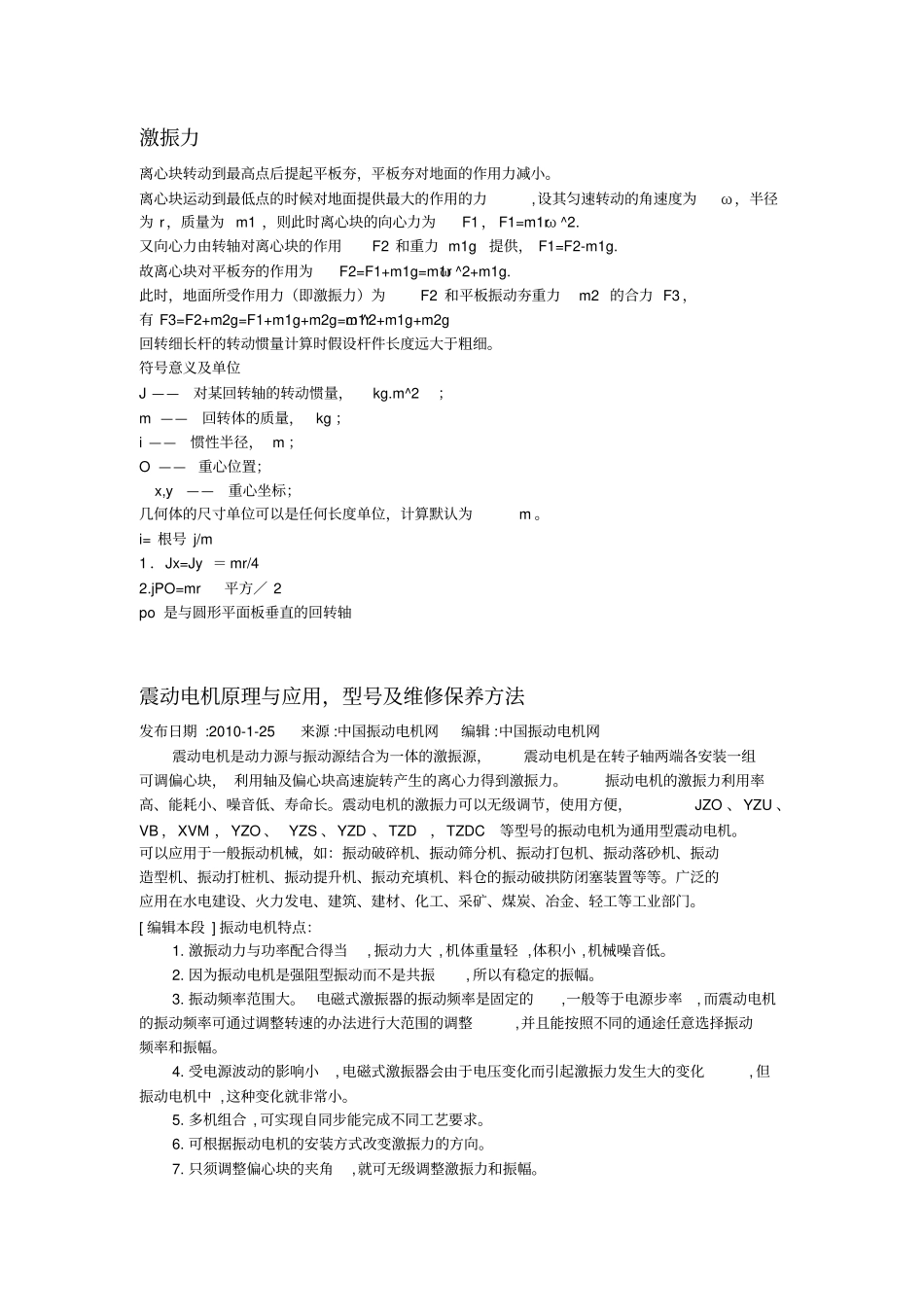

激振力离心块转动到最高点后提起平板夯，平板夯对地面的作用力减小。离心块运动到最低点的时候对地面提供最大的作用的力,设其匀速转动的角速度为ω，半径为 r，质量为 m1 ，则此时离心块的向心力为F1 ， F1=m1rω ^2. 又向心力由转轴对离心块的作用F2 和重力 m1g提供， F1=F2-m1g. 故离心块对平板夯的作用为F2=F1+m1g=m1rω ^2+m1g. 此时，地面所受作用力（即激振力）为F2 和平板振动夯重力m2 的合力 F3 ，有 F3=F2+m2g=F1+m1g+m2g=m1rω ^2+m1g+m2g回转细长杆的转动惯量计算时假设杆件长度远大于粗细。符号意义及单位J ——对某回转轴的转动惯量，kg.m^2；m ——回转体的质量，kg ；i ——惯性半径， m ；O ——重心位置；x,y ——重心坐标；几何体的尺寸单位可以是任何长度单位，计算默认为m 。i= 根号 j/m 1 ．Jx=Jy ＝ mr/4 2.jPO=mr平方／ 2 po 是与圆形平面板垂直的回转轴震动电机原理与应用，型号及维修保养方法发布日期 :2010-1-25 来源 :中国振动电机网编辑 :中国振动电机网震动电机是动力源与振动源结合为一体的激振源，震动电机是在转子轴两端各安装一组可调偏心块， 利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机的激振力利用率高、能耗小、噪音低、寿命长。震动电机的激振力可以无级调节，使用方便，JZO 、YZU 、VB ，XVM ，YZO 、 YZS 、YZD 、TZD ，TZDC 等型号的振动电机为通用型震动电机。可以应用于一般振动机械，如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。[ 编辑本段 ] 振动电机特点：1. 激振动力与功率配合得当, 振动力大 , 机体重量轻 ,体积小 ,机械噪音低。2. 因为振动电机是强阻型振动而不是共振, 所以有稳定的振幅。3. 振动频率范围大。 电磁式激振器的振动频率是固定的,一般等于电源步率, 而震动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的通途任意选择振动频率和振幅。4. 受电源波动的影响小, 电磁式激振器会由于电压变化而引起激振力发生大的变化, 但振动电机中 ,这种变化就非常小。5. 多机组合 , 可实现自同步能完成不同工艺要求。6. 可根据振动电机的安装方式改变激振力的方向。7. 只须调整偏心块的夹角,就可...
