高精度砌块施工工法VIP免费

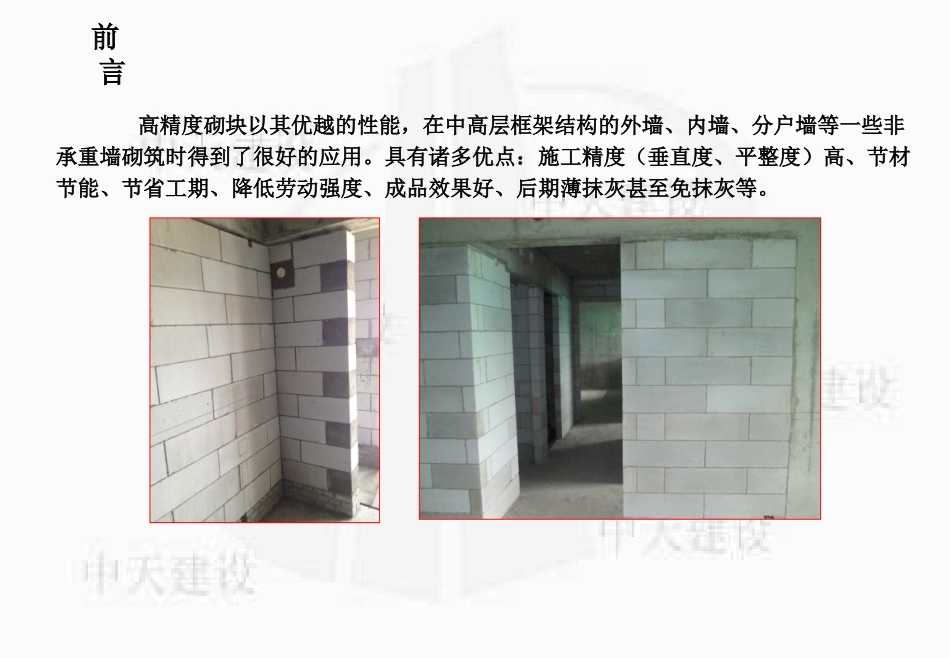

高精度砌块施工工法中天建设集团有限公司前言前言高精度砌块以其优越的性能，在中高层框架结构的外墙、内墙、分户墙等一些非承重墙砌筑时得到了很好的应用。具有诸多优点：施工精度（垂直度、平整度）高、节材节能、节省工期、降低劳动强度、成品效果好、后期薄抹灰甚至免抹灰等。一、工法特点一、工法特点1、砌块尺寸精度高：L±3；B±1；H±1。传统砌筑采用普通砌块，砌块的精度要求为：L±4；B±2；H±2。可见高精砌块比普通砌块在尺寸上有了更高的要求，它是墙体薄抹灰甚至免抹灰的必要要求。2、砌筑灰缝厚度2-5mm，只有传统砌筑灰缝厚度的1/4左右。不仅节省了材料用量，有效减少墙体收缩、下沉，而且由于灰缝薄，墙体的冷、热桥效应大大降低，很好地发挥了加气块墙体的隔热、保温性能，完全符合国家关于提高建筑节能效率、建设节约型社会的大方向。一、工法特点3、墙面砌筑平整度高，垂直平整度可控制在5mm内，不区分正反手墙，而普通砌块墙面平整度难以控制，还需区分正反手墙。4、高精度的砌块原材和砌筑工艺，使得砌筑成品达到了传统砌筑抹灰后的垂直度、平整度效果，实现了后期薄抹灰甚至免抹灰施工，减少了材料消耗，满足了建筑节能的要求。而且墙体后期薄抹灰甚至免抹灰，就无需打点喷毛挂网，节约了工期，从而为项目节省了费用二、作业条件二、作业条件1、根据工程的结构形式、层高、图纸要求等，确定内墙、外墙等填充墙处的高精度砌块原材的尺寸，并根据工程进度要求购买材料。2、排砖图已经绘画完成，且排砖图经项目部、监理、甲方三方确认。3、楼层已清理干净，无积水。4、项目部已经就砌筑施工对工人、管理人员进行了专门的安全技术综合交底。三、施工工艺三、施工工艺工艺流程测量放线铺底找平砌筑顶皮砖砌筑顶缝处理贴耐碱网格布开槽、补缝门、窗过梁水电箱安装三、施工工艺1、测量放线首先将砌筑高精度砌块的楼、地面清扫干净，以保证所弹墨线清晰准确（图1、2、3）；同时进行吊线在梁、柱上弹上墨线（图4）；在柱上弹皮数线（图5）。其施工流程如下：（图1）（图2）（图5）（图4）（图3）2、铺底找平因楼、地面凹凸不平，在砌筑前用1：3水泥砂浆铺底找平。铺水泥砂浆时用水泥纸覆盖墨线（图1）；再用1：3水泥砂浆铺底抹平，高度符合皮数模数（图2）；对最后一块异型砌筑量好尺寸后专门切锯（图3）。三、施工工艺（图1）（图2）（图3）3、砌筑搅拌时用电动搅拌器搅拌（图1）；砌筑两端第一块砖时，在柱上抹上拌制好的粘结剂（图2）；砌筑时用橡皮锤及水平尺检查，带上通线（图3、4）；要保证灰浆饱满，横平竖直。及时刮去溢出的粘结剂。抹粘合剂时用专用带齿小铲，将水平缝和砌块顶缝一次刮抹（图5）；砌第二皮砖时，首先将砌块上的灰尘清理干净，在柱和砌块上满刮粘合剂，而后砌筑（图6）在墙端部和砼墙柱相接面每隔二皮设置“L”型连接件，铁件放在中间，与柱的连接采用射钉固定（图7）；与砌块连接用铁钉固定（图8）；砌丁字墙和拐角时要严格遵循交丁顺砌的砌筑工艺，要保证一定的交丁间距，不可通缝（图9）。三、施工工艺（图1）（图2）（图3）（图4）（图5）（图6）（图7）（图8）（图9）4、顶皮砖砌筑首先吊线（图1）；根据排块要求安装“L”铁件（图2）；根据顶皮砖的尺寸配砖。在砌筑前清除表面浮灰，抹粘结剂后置放砌块，用橡皮锤和水平尺找平、校正，清除缝间挤出的粘结剂（图3）；将“L”型铁件与砌块连结用铁钉固定（图4）。三、施工工艺（图1）（图3）（图2）（图4）三、施工工艺5、顶缝处理砌好的墙与砼梁底部应留20mm间隙，将直径20mm的PE棒平直地塞进缝内至砌块中（图1）；打发泡剂（图2）；用裁纸刀将固化后多余的发泡剂平齐墙面削掉（图3）。（图1）（图2）（图3）三、施工工艺6、门、窗过梁门砖置放。为了固定门窗框，需在砌块中砌筑砼砖。砌砼砖前预先留出门砖位置，均匀地抹上粘结剂后放置门砖（图1、2）；过梁安装。首先在砌块上量好尺寸开槽（图3、4）；放置槽钢，按通常砌筑要求砌筑已开好槽的砌块（图5、6、7）。（图1）（图2）（图3）（图4）（图7）（图6）（图5）三、施工工艺7、贴耐碱网格布为了防止门窗角及管线槽处开裂，需在门...
