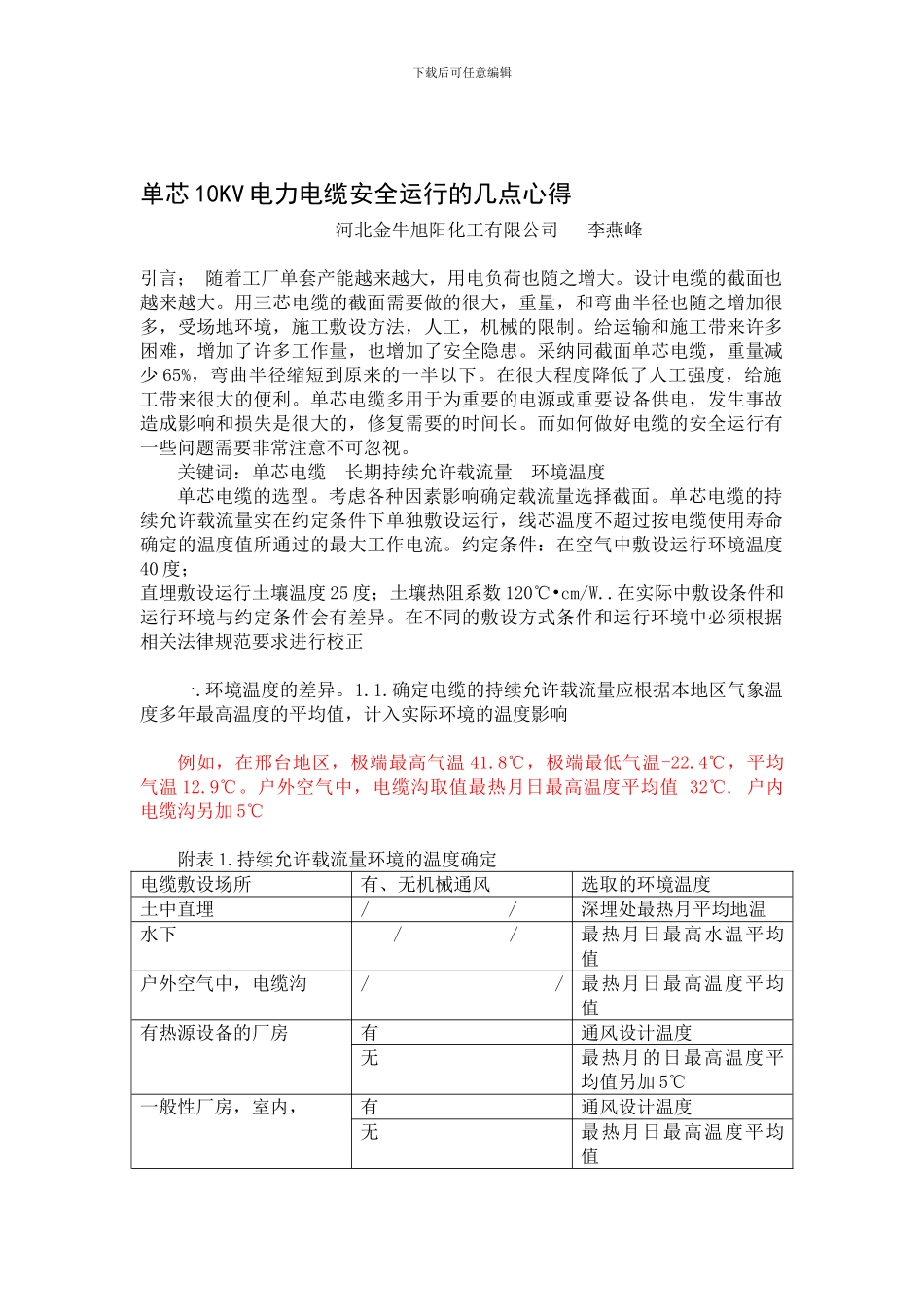

单芯10KV电力电缆安全运行的几点心得._第1页
1/5

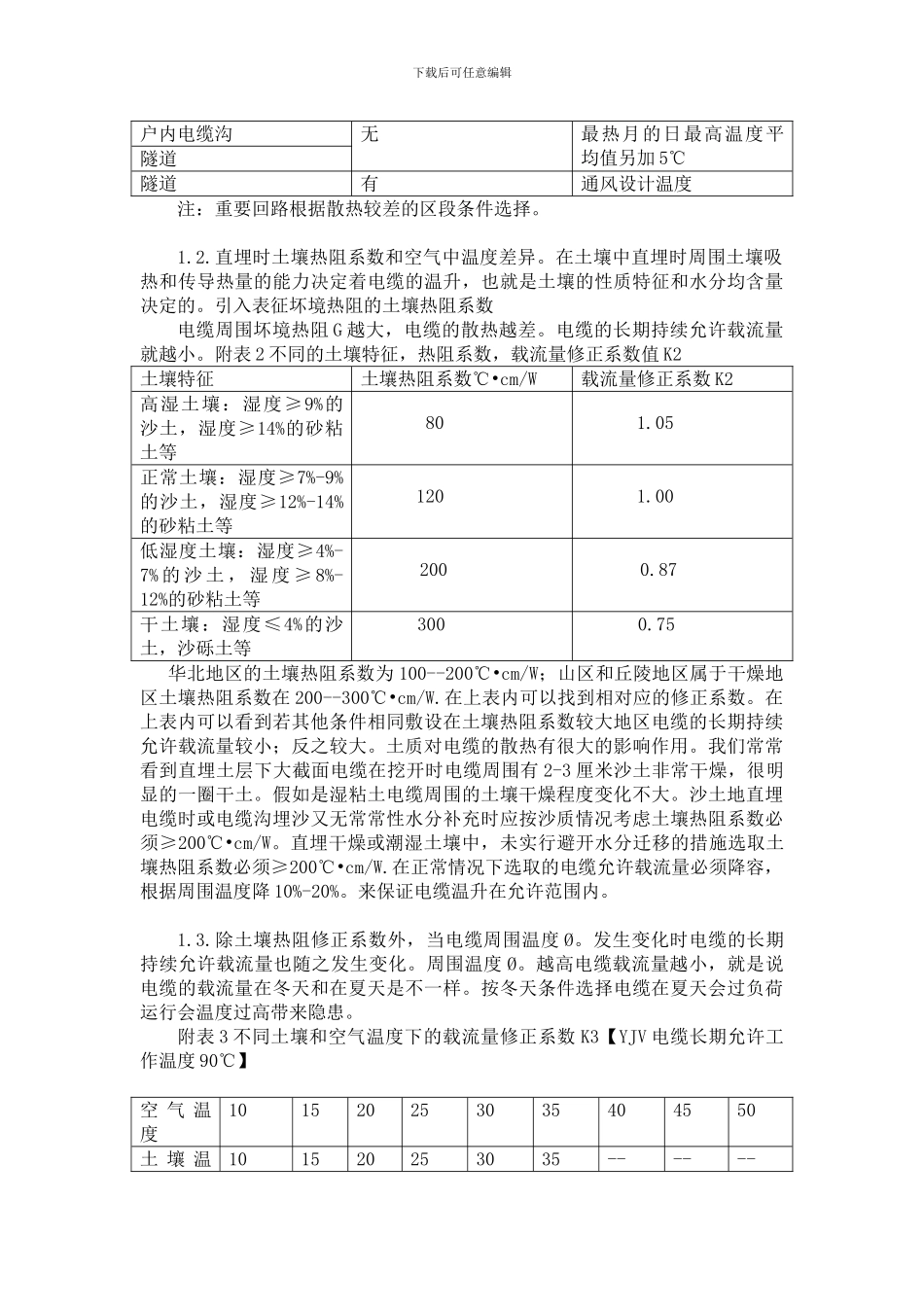

单芯10KV电力电缆安全运行的几点心得._第2页
2/5

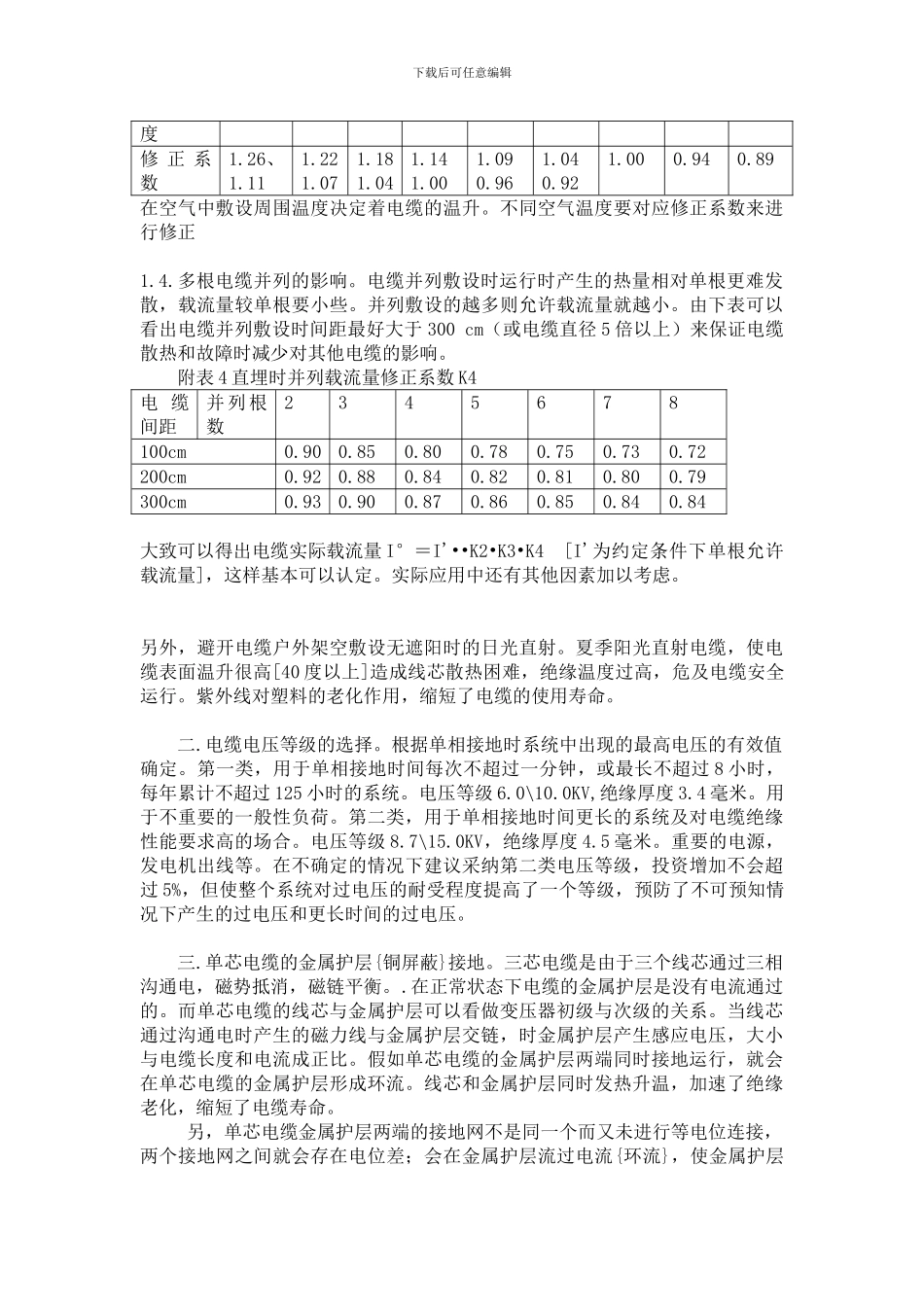

单芯10KV电力电缆安全运行的几点心得._第3页
3/5
下载后可任意编辑单芯 10KV 电力电缆安全运行的几点心得河北金牛旭阳化工有限公司 李燕峰 引言; 随着工厂单套产能越来越大,用电负荷也随之增大。设计电缆的截面也越来越大。用三芯电缆的截面需要做的很大,重量,和弯曲半径也随之增加很多,受场地环境,施工敷设方法,人工,机械的限制。给运输和施工带来许多困难,增加了许多工作量,也增加了安全隐患。采纳同截面单芯电缆,重量减少 65%,弯曲半径缩短到原来的一半以下。在很大程度降低了人工强度,给施工带来很大的便利。单芯电缆多用于为重要的电源或重要设备供电,发生事故造成影响和损失是很大的,修复需要的时间长。而如何做好电缆的安全运行有一些问题需要非常注意不可忽视。关键词:单芯电缆 长期持续允许载流量 环境温度单芯电缆的选型。考虑各种因素影响确定载流量选择截面。单芯电缆的持续允许载流量实在约定条件下单独敷设运行,线芯温度不超过按电缆使用寿命确定的温度值所通过的最大工作电流。约定条件:在空气中敷设运行环境温度40 度;直埋敷设运行土壤温度 25 度;土壤热阻系数 120℃•cm/W..在实际中敷设条件和运行环境与约定条件会有差异。在不同的敷设方式条件和运行环境中必须根据相关法律规范要求进行校正一.环境温度的差异。1.1.确定电缆的持续允许载流量应根据本地区气象温度多年最高温度的平均值,计入实际环境的温度影响例如,在邢台地区,极端最高气温 41.8℃,极端最低气温-22.4℃,平均气温 12.9℃。户外空气中,电缆沟取值最热月日最高温度平均值 32℃. 户内电缆沟另加 5℃ 附表 1.持续允许载流量环境的温度确定电缆敷设场所有、无机械通风选取的环境温度土中直埋//深埋处最热月平均地温水下//最热月日最高水温平均值户外空气中,电缆沟//最热月日最高温度平均值有热源设备的厂房有通风设计温度无最热月的日最高温度平均值另加 5℃一般性厂房,室内,有通风设计温度无最热月日最高温度平均值下载后可任意编辑户内电缆沟无最热月的日最高温度平均值另加 5℃隧道隧道有通风设计温度注:重要回路根据散热较差的区段条件选择。1.2.直埋时土壤热阻系数和空气中温度差异。在土壤中直埋时周围土壤吸热和传导热量的能力决定着电缆的温升,也就是土壤的性质特征和水分均含量决定的。引入表征坏境热阻的土壤热阻系数电缆周围坏境热阻 G 越大,电缆的散热越差。电缆的长期持续允许载流量就越小。附表 2 不同的土壤特征,热阻系数,载流量修正系数...
