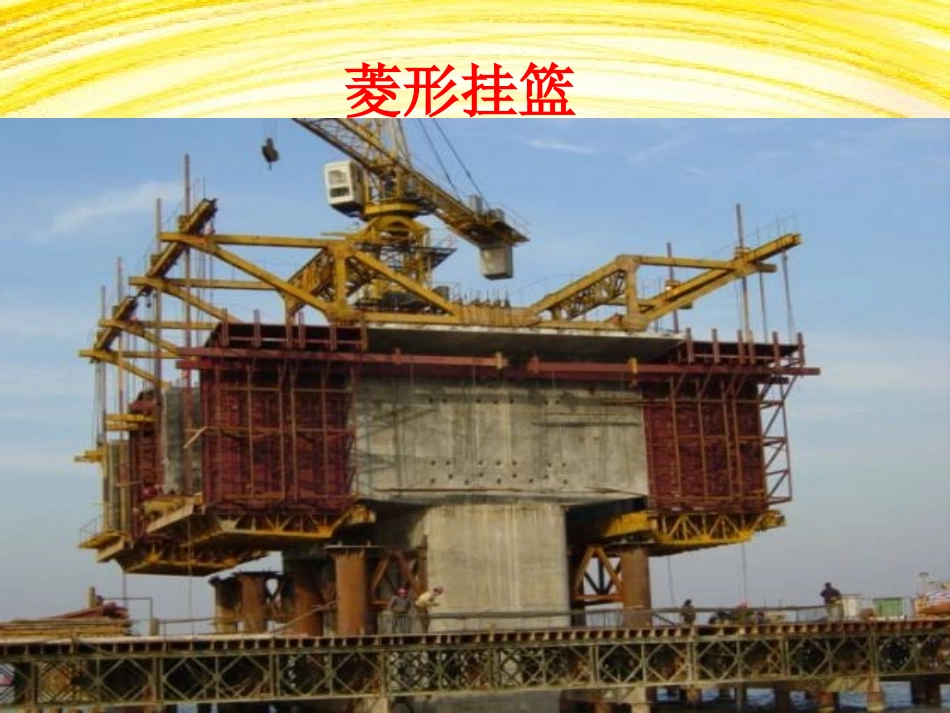

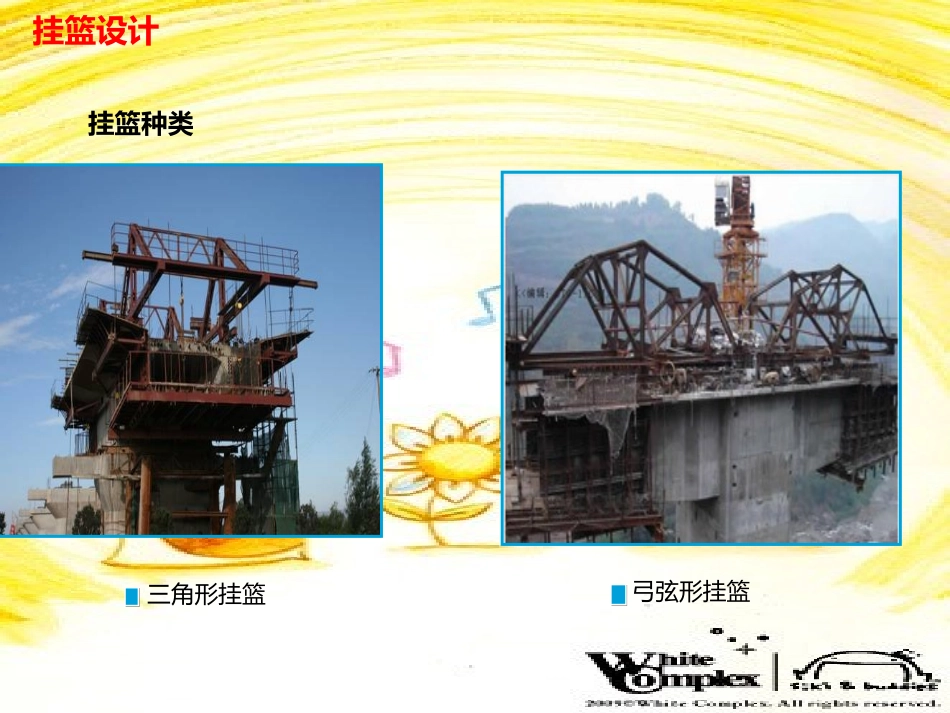

连续梁（钢构）挂蓝悬灌施工技术•第八组•主讲：xx听众：xx菱形挂篮挂篮设计挂篮种类三角形挂篮弓弦形挂篮挂篮设计挂篮荷载传递线路顶板荷载顶板荷载内滑梁内滑梁翼板荷载翼板荷载腹板荷载腹板荷载底板荷载底板荷载外滑梁外滑梁底篮纵梁底篮纵梁已浇砼箱体已浇砼箱体下底前横梁下底前横梁上底后横梁上底后横梁前横梁前横梁主桁架主桁架挂篮设计设计参数要求：挂篮与梁段混凝土质量比值应控制在0.3-0.6之间，或设计限重内允许最大变形（包括吊带变形）：20mm施工行走时的抗倾覆安全系数：2自锚安全系数：2施工方法及技术要求施工步骤合龙段施工•边跨合龙•拆除固结•中跨合龙•体系转换0#块施工•支架搭设•临时支点•0#块浇筑标准节段施工•挂篮拼装•挂篮预压•标准节施工•拆除挂篮连续梁施工顺序图解0#块施工挂篮拼装1#块施工标准块施工拆除挂篮合龙段施工0#块施工挂篮拼装施工方法及技术要求0#块支架设计方案：满堂式落地支架：地基条件较好，支架搭建高度不高钢管落地支架：支架搭建高度高，功效快，可充分利用承台基础反托支架：充分利用墩身，墩身预埋，方法简单，有一定的先进性※支架搭建完成后必须按规范进行预压临时固结设计：体外设置：通常是钢管柱或混凝土柱。墩顶上设置：在墩顶面设置临时支座。两种方式设计计算原理相同：荷载完全由R2（临时支座）承担，压力作用点位于R2位置上，弯矩的倾覆作用完全由R1（拉杆）承担，该区域混凝土压应力为零。※倾覆弯矩的确定施工方法及技术要求当墩顶块长度不能完全满足拼装挂篮时的措施施工方法及技术要求1#块采用支架现浇挂篮主桁采用联体,浇筑后再二次体系分解挂篮主桁错开安装方案预压目的：消除部分非弹性变形。检验挂篮的强度。检验挂篮的刚度，为线形控制提供依据。施工方法及技术要求安全防护安装轨道找平挂篮安装流程主桁•前、后吊带吊带•底模•内、外滑梁底模•内、侧模•千斤顶装置内侧模挂篮拆卸流程施工方法及技术要求预压方案选择：预应力反力架预压：操作容易，容易模拟真正受力状态底模下挂水箱预压：不太容易操作，与难于模拟真实受力状态堆载预压：常规预压方案，但与难于模拟真实受力状态，容易压坏底模仅预压主桁，吊带变型通过计算确定。操作更容易，可在地面上操作，或在梁顶面上操作施工方法及技术要求※注意预压荷载与使用过程中的荷载实际分布的差异性挂篮施工控制要点混凝土灌筑前检查：施工方法及技术要求挂篮结构是否与设计吻合。前吊杆是否有效（不扭弯、持力）。后短吊杆是否预张。模板与既有箱梁节段是否密贴(模板的设计是否合理)挂篮后锚及前支点前一节段端部混凝土面是否处理到位挂篮施工控制要点混凝土灌筑应注意：混凝土配合比、供应能力与灌注时间混凝土灌筑顺序（先悬臂端后锚固端、先翼缘板再顶板）底板的压板设置及灌筑节奏（控制底板的翻浆）施工方法及技术要求挂篮对称施工原则（前后、左右）混凝土的振捣（尤其是锚下）挂篮移动控制要点保证挂篮移动左右对称同步移动。在6级风以上大风天气下不得进行移篮作业。挂篮与箱梁的联结是否脱开，移动条件是否具备。应加强观察，遇有异常及时停下来处理。移篮限位装置是否设置，滑道是否可靠。施工方法及技术要求主桁的后锚最后松开，最早安装。边跨现浇段施工边跨现浇段是边跨合龙口靠过渡墩方向一段直线现浇梁段，节段长度通常比标准节长，可近似认为是主墩单T的配重块；施工顺序一般安排在标准节段完成前完成，若边跨预应力采用单端张拉设计，为保证预应力管道穿束，则安排在标准节完成后施工。标准节段与边跨现浇梁段相接合龙后，完成边跨的合龙、体系转换。施工方案设计通常采用落地支架法，若施工节段短，可考虑在墩顶预埋反托支架施工，支架的要求与其他支架基本相同。施工方法及技术要求合龙段施工合龙段施工为梁体施工最后一个节段，是连续梁施工的关键，包含线形控制、应力控制、体系转换、合龙精度一系列重点和难点。连续桥的合龙分中跨合龙、边跨合龙。中跨合龙为两个悬臂的合龙，边跨合龙为一个悬臂梁和一个满堂支架现浇段的合龙。一般情况下，设计上的中跨、中边跨合龙段和边跨合龙段构造基本相同，施工工艺也大致一样。...
