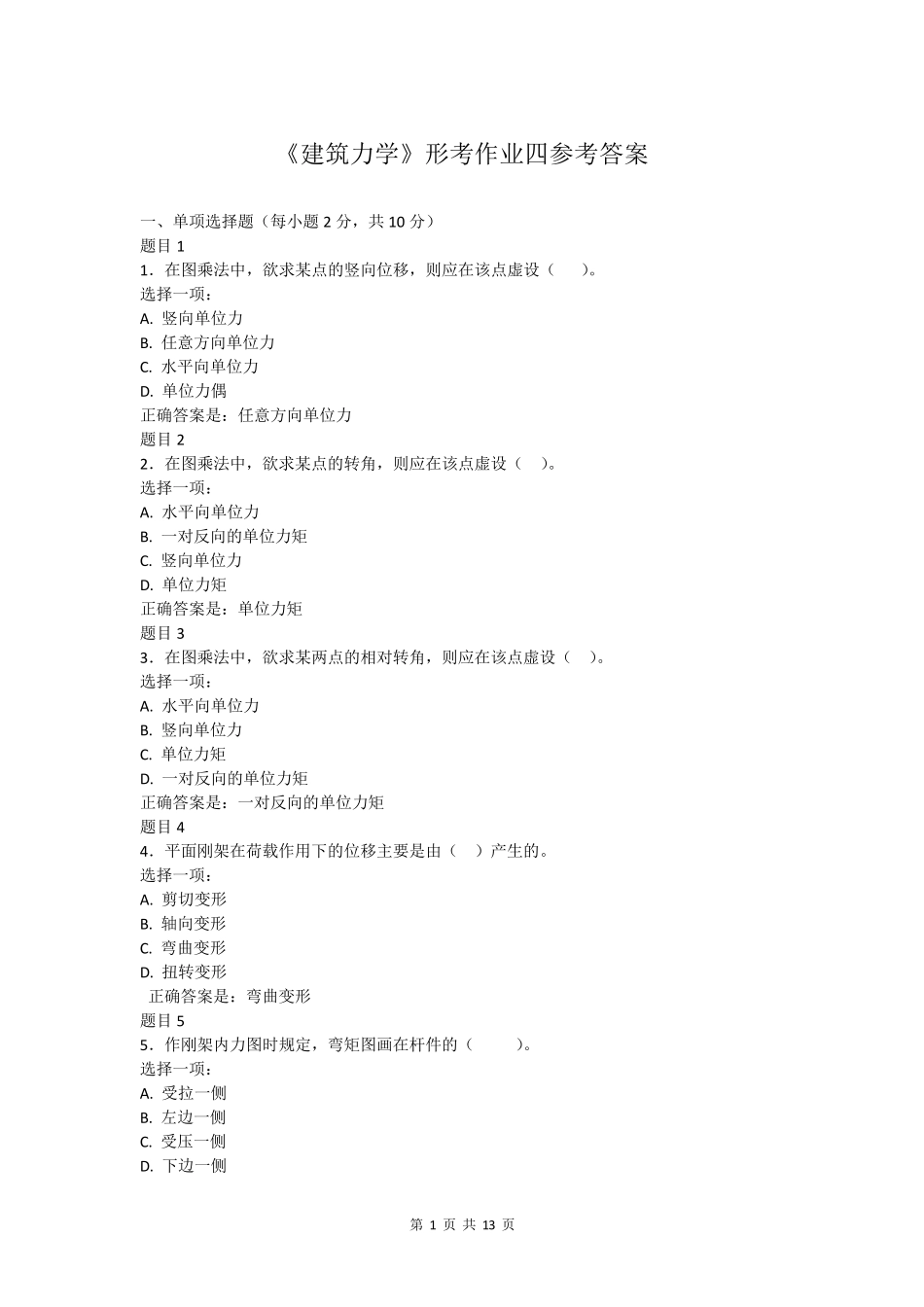

第 1 页 共 13 页 《建筑力学》形考作业四参考答案 一、单项选择题（每小题 2 分，共10 分） 题目 1 1．在图乘法中，欲求某点的竖向位移，则应在该点虚设（ ）。 选择一项： A. 竖向单位力 B. 任意方向单位力 C. 水平向单位力 D. 单位力偶 正确答案是：任意方向单位力 题目 2 2．在图乘法中，欲求某点的转角，则应在该点虚设（ ）。 选择一项： A. 水平向单位力 B. 一对反向的单位力矩 C. 竖向单位力 D. 单位力矩 正确答案是：单位力矩 题目 3 3．在图乘法中，欲求某两点的相对转角，则应在该点虚设（ ）。 选择一项： A. 水平向单位力 B. 竖向单位力 C. 单位力矩 D. 一对反向的单位力矩 正确答案是：一对反向的单位力矩 题目 4 4．平面刚架在荷载作用下的位移主要是由（ ）产生的。 选择一项： A. 剪切变形 B. 轴向变形 C. 弯曲变形 D. 扭转变形 正确答案是：弯曲变形 题目 5 5．作刚架内力图时规定，弯矩图画在杆件的（ ）。 选择一项： A. 受拉一侧 B. 左边一侧 C. 受压一侧 D. 下边一侧 第 2 页 共 13 页 正确答案是：受拉一侧 二、判断题（每小题2 分，共20 分） 题目6 1．在使用图乘法时，两个相乘的图形中，至少有一个为三角图形。 选择一项： 对 错 正确的答案是“错”。 题目7 2．图乘法的正负号规定为：面积Aω 与纵坐标 yc 在杆的同一侧时，乘积AωyC 应取正号；面积Aω 与纵坐标 yc 在杆的不同侧时，乘积AωyC 应取负号。 选择一项： 对 错 正确的答案是“对”。 题目8 3．单位荷载法就是将两个弯矩图的图形进行简单拼合。 选择一项： 对 错 正确的答案是“错”。 题目9 4．一次截取两个结点为研究对象，来计算桁架杆件轴力的方法称为结点法。 选择一项： 对 错 正确的答案是“错”。 题目10 5．桁架中内力为零的杆件是多余杆件，应该撤除。 选择一项： 对 错 正确的答案是“错”。 题目11 6．桁架中的内力主要是剪力。 选择一项： 对 错 正确的答案是“错”。 题目12 7．多跨静定梁基本部分承受荷载时，附属部分不会产生内力。 选择一项： 对 错 第 3 页 共 13 页 正确的答案是“对”。 题目 13 8．刚架在刚结点处联结的各杆杆端弯矩相等。 选择一项： 对 错 正确的答案是“对”。 题目 14 9．轴线是曲线的结构称为拱。 选择一项： 对 错 正确的答案是“对”。 ...
