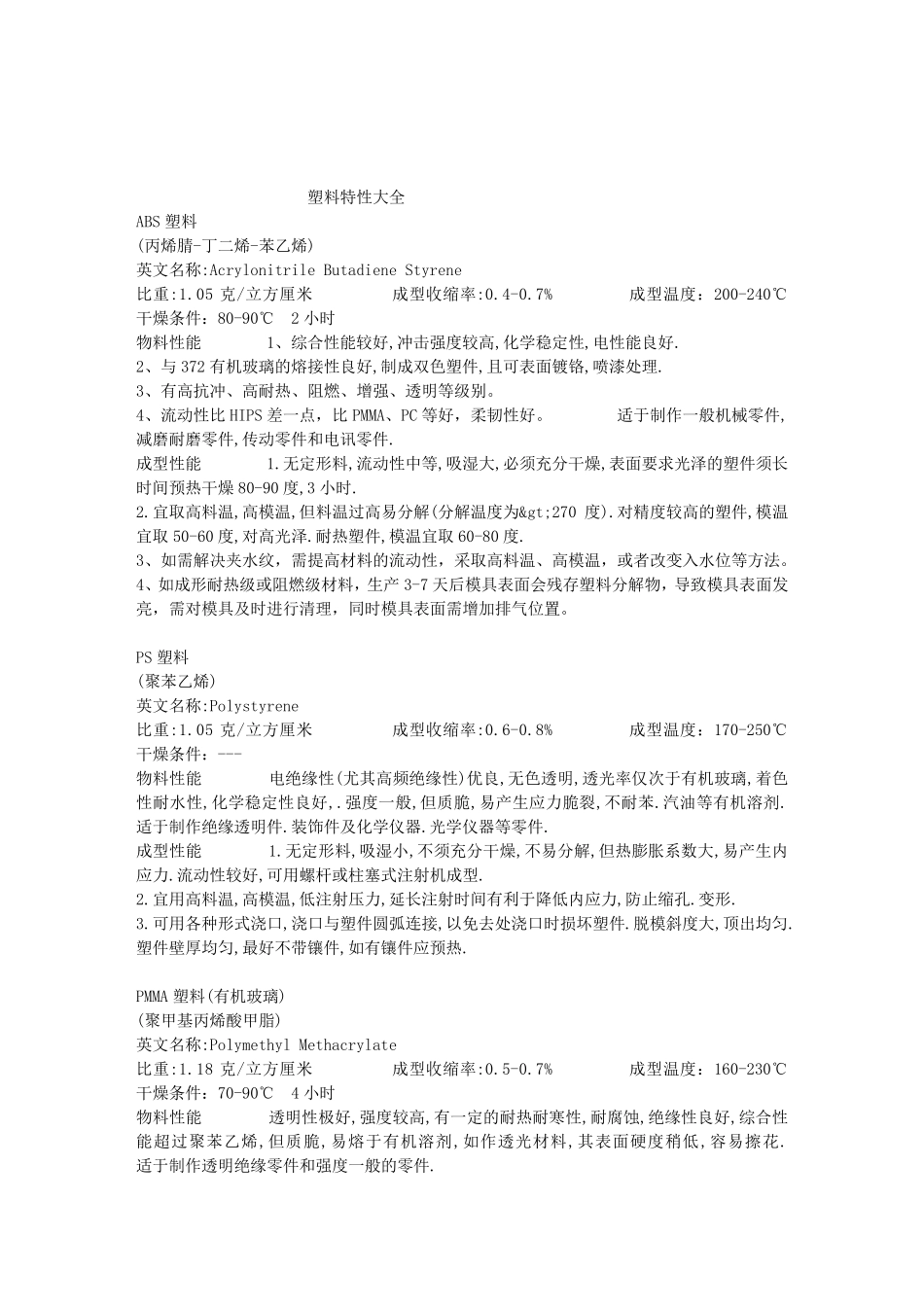

塑料特性大全 ABS 塑料 (丙烯腈-丁二烯-苯乙烯) 英文名称:Acrylonitrile Butadiene Styrene 比重:1.05 克/立方厘米 成型收缩率:0.4-0.7% 成型温度：200-240℃ 干燥条件：80-90℃ 2 小时 物料性能 1、综合性能较好,冲击强度较高,化学稳定性,电性能良好. 2、与 372 有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理. 3、有高抗冲、高耐热、阻燃、增强、透明等级别。 4、流动性比HIPS 差一点，比PMMA、PC 等好，柔韧性好。 适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件. 成型性能 1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥 80-90 度,3 小时. 2.宜取高料温,高模温,但料温过高易分解(分解温度为>270 度).对精度较高的塑件,模温宜取 50-60 度,对高光泽.耐热塑件,模温宜取 60-80 度. 3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。 4、如成形耐热级或阻燃级材料，生产3-7 天后模具表面会残存塑料分解物，导致模具表面发亮 ，需对模具及 时进 行 清 理，同 时模具表面需增加 排 气 位置 。 PS 塑料 (聚 苯乙烯) 英文名称:Polystyrene 比重:1.05 克/立方厘米 成型收缩率:0.6-0.8% 成型温度：170-250℃ 干燥条件：--- 物料性能 电绝 缘 性(尤 其 高频 绝 缘 性)优 良,无色透明,透光率仅 次 于有机玻璃,着 色性耐水性,化学稳定性良好,.强度一般,但质 脆 ,易产生应 力 脆 裂 ,不 耐苯.汽 油 等有机溶 剂 . 适于制作绝 缘 透明件.装 饰 件及 化学仪 器 .光学仪 器 等零件. 成型性能 1.无定形料,吸湿小,不 须充分干燥,不 易分解,但热膨 胀 系 数 大,易产生内应 力 .流动性较好,可用 螺 杆 或柱 塞 式 注 射 机成型. 2.宜用 高料温,高模温,低 注 射 压 力 ,延 长注 射 时间有利 于降 低 内 应 力 ,防 止 缩孔 .变形. 3.可用 各 种 形式 浇 口 ,浇 口 与塑件圆 弧 连 接,以 免 去 处浇 口 时损 坏 塑件.脱 模斜 度大,顶 出 均 匀 .塑件壁 厚 均 匀 ,最 好不 带 镶 件,如有镶 件应 预热. PMMA 塑料(有机玻璃) (聚 甲 基 丙烯酸 甲 脂 ) 英文名称:Polymethyl Methacrylate 比重:1.18 克/立方厘米 成型收缩率:0.5-0.7% 成型温度：160-230℃ 干燥条件：70-90℃ 4 小时 物料...
