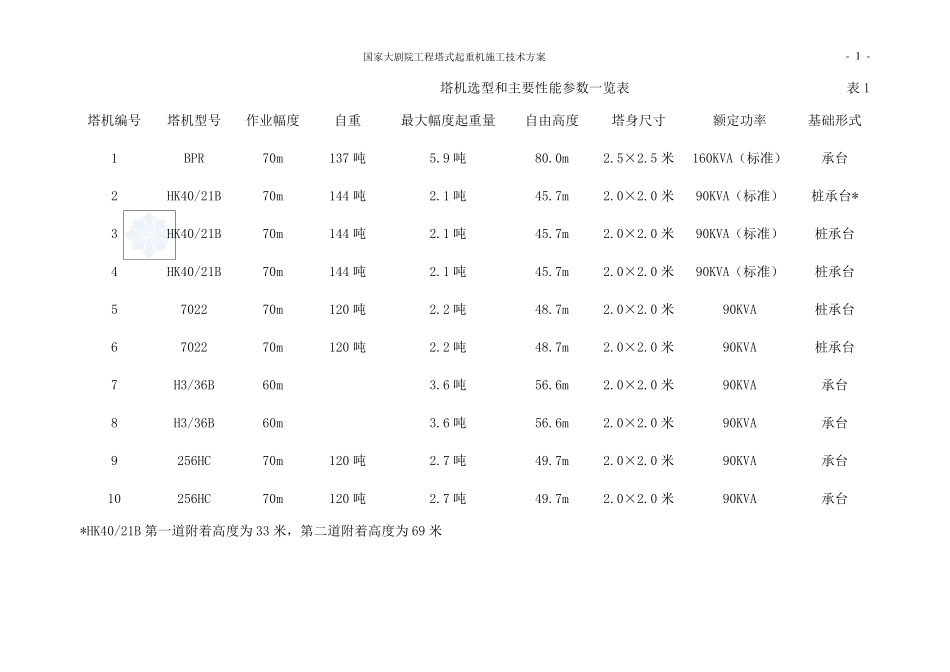

国家大剧院工程塔式起重机施工技术方案 - 1 - 塔机选型和主要性能参数一览表 表1 塔机编号 塔机型号 作业幅度 自重 最大幅度起重量 自由高度 塔身尺寸 额定功率 基础形式 1 BPR 70m 137 吨 5.9 吨 80.0m 2.5×2.5 米 160KVA（标准） 承台 2 HK40/21B 70m 144 吨 2.1 吨 45.7m 2.0×2.0 米 90KVA（标准） 桩承台* 3 HK40/21B 70m 144 吨 2.1 吨 45.7m 2.0×2.0 米 90KVA（标准） 桩承台 4 HK40/21B 70m 144 吨 2.1 吨 45.7m 2.0×2.0 米 90KVA（标准） 桩承台 5 7022 70m 120 吨 2.2 吨 48.7m 2.0×2.0 米 90KVA 桩承台 6 7022 70m 120 吨 2.2 吨 48.7m 2.0×2.0 米 90KVA 桩承台 7 H3/36B 60m 3.6 吨 56.6m 2.0×2.0 米 90KVA 承台 8 H3/36B 60m 3.6 吨 56.6m 2.0×2.0 米 90KVA 承台 9 256HC 70m 120 吨 2.7 吨 49.7m 2.0×2.0 米 90KVA 承台 10 256HC 70m 120 吨 2.7 吨 49.7m 2.0×2.0 米 90KVA 承台 *HK40/21B 第一道附着高度为 33 米，第二道附着高度为 69 米 国家大剧院工程塔式起重机施工技术方案 - 2 - 塔机选型的原则如下：⑴满足施工需要，即塔机的吊次满足要求；⑵各作业队现有机械设备情况；⑶平面内完全覆盖。 塔机型号和主要性能参数参见表1。 1.3 塔机吊次计算 塔机需用量按下式计算： iiPQKmTN1 (参照《建筑施工手册（缩印本）》（1992 年3 月版）第1007 页) 其中 N —塔机需用台数； T —工期(d)； m —每天工作吊次； K —时间利用系数，取 0.8~0.9； iQ —每种构件的吊装工程量（件或 t）； iP —塔机相应的吊次产量（件/吊次或 t/吊次）； 此外，考虑施工中模板基本不落地，但其中一部分须吊离墙体清理和涂刷隔离剂，然后才能就位，故模板吊次按模板数乘以系数1.5 计算；钢筋、模板和其他构件进出场，如塔机的运营能力满足不了这部分工作需要，可采用汽车式起重机进行装卸。 以下分别对城 建一公 司 和城 建二 公 司 需用塔机的数量进行计算： 1.城 建一公 司 需用塔机数量的计算 城 建一公 司 作业对负 责 戏 剧院区 域 的结 构施工，该 区 域 建筑面积 约 4 万 m2，需混 凝土 约 5.26 万 m3，钢筋约 7890 吨 ，模板约 14.0 万 m2，支 撑 及 其它 （包 括 预 埋 件及 设备）约 2.2 ...
