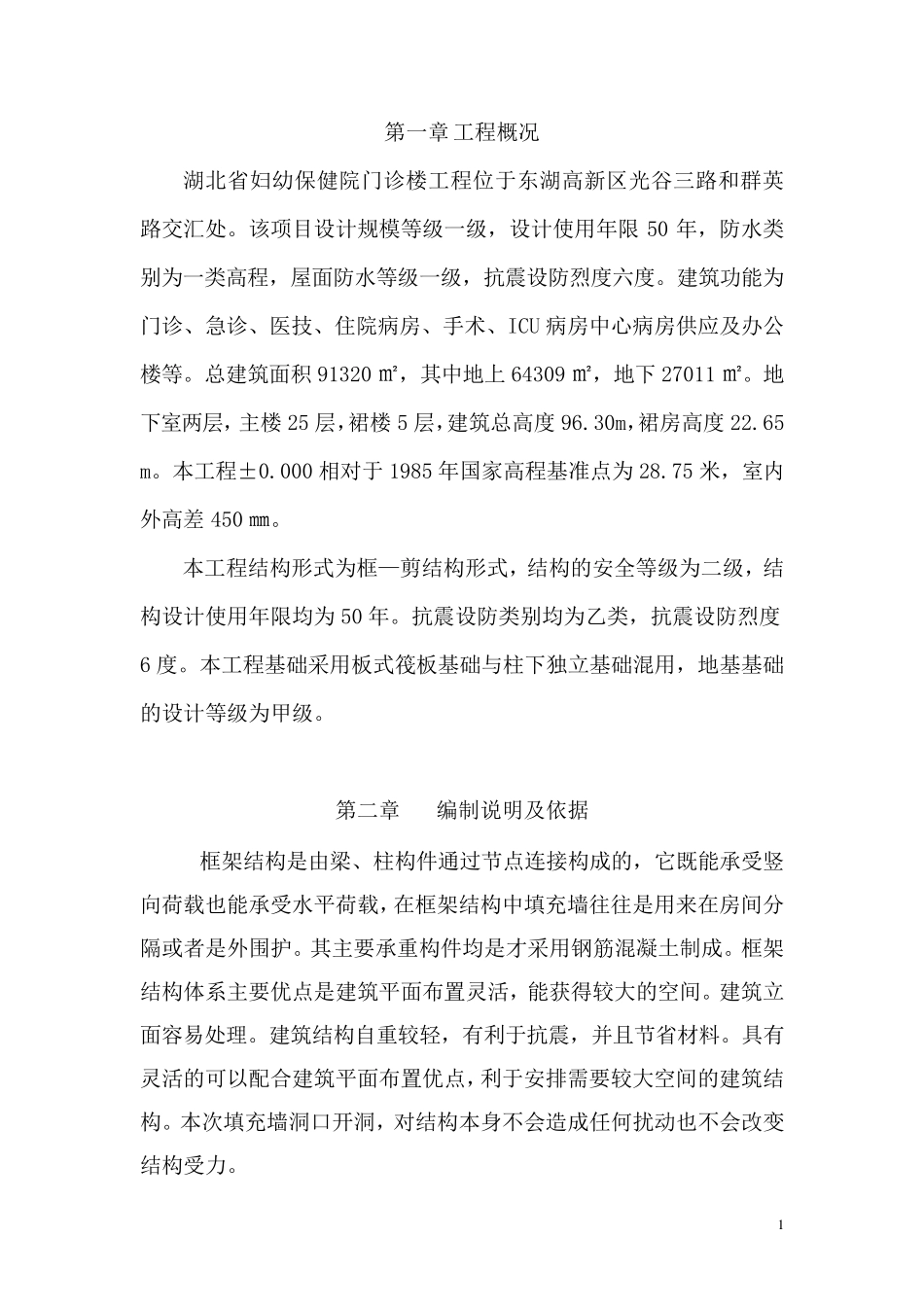

湖北省妇幼保健院门诊楼工程 填充墙开门洞过梁施工方案 专 项 施 工 方 案 编制人： 审核人： 审批人： 编制单位：湖北民族建设集团有限公司 编制时间：2 0 1 7 年 1 0 月 9 日 1 第一章 工程概况 湖北省妇幼保健院门诊楼工程位于东湖高新区光谷三路和群英路交汇处。该项目设计规模等级一级，设计使用年限50 年，防水类别为一类高程，屋面防水等级一级，抗震设防烈度六度。建筑功能为门诊、急诊、医技、住院病房、手术、ICU 病房中心病房供应及办公楼等。总建筑面积91320 ㎡，其中地上64309 ㎡，地下27011 ㎡。地下室两层，主楼25 层，裙楼5 层，建筑总高度96.30m，裙房高度22.65 m。本工程±0.000 相对于1985 年国家高程基准点为28.75 米，室内外高差 450 ㎜。 本工程结构形式为框—剪结构形式，结构的安全等级为二级，结构设计使用年限均为50 年。抗震设防类别均为乙类，抗震设防烈度6 度。本工程基础采用板式筏板基础与柱下独立基础混用，地基基础的设计等级为甲级。 第二章 编制说明及依据 框架结构是由梁、柱构件通过节点连接构成的，它既能承受竖向荷载也能承受水平荷载，在框架结构中填充墙 往 往 是用来 在房间 分隔 或 者 是外围 护 。其主要 承重 构件均是才 采用钢 筋 混凝 土 制成。框架结构体 系 主要 优 点是建筑平面布 置 灵 活 ，能获 得 较 大 的空 间 。建筑立面容 易 处理 。建筑结构自 重 较 轻 ，有 利 于抗震，并 且 节省材 料 。具 有灵 活 的可 以 配 合 建筑平面布 置 优 点，利 于安排 需 要 较 大 空 间 的建筑结构。本次 填充墙 洞 口 开 洞 ，对结构本身 不 会 造 成任 何 扰 动 也不 会 改 变结构受力 。 2 本 工 程 设 计 图 纸 ， 会 审 纪 要 与 变 更 ， 《 混 凝 土 结 构 设 计 规 范 》 GB 50010-2010 、 《 混 凝 土 结 构 工 程 施 工 质 量 验 收 规 范 》 GB 50204-2015 、 《 砌 体 填 充 墙 结 构 构 造 》 12SG614-1、 《 钢 筋 混 凝 土过 梁 》 12SG121-1 等 。 第 三 章 、 适 用 范 围 及 施 工 难 度 1、 本 方 案 只 适 用 于 湖 北 省 妇 幼 保 健 院 光 谷 分 院 裙 楼 、 主 楼 所 有变 更 的 门 洞 及 消 防 箱 洞 口 ， ...
