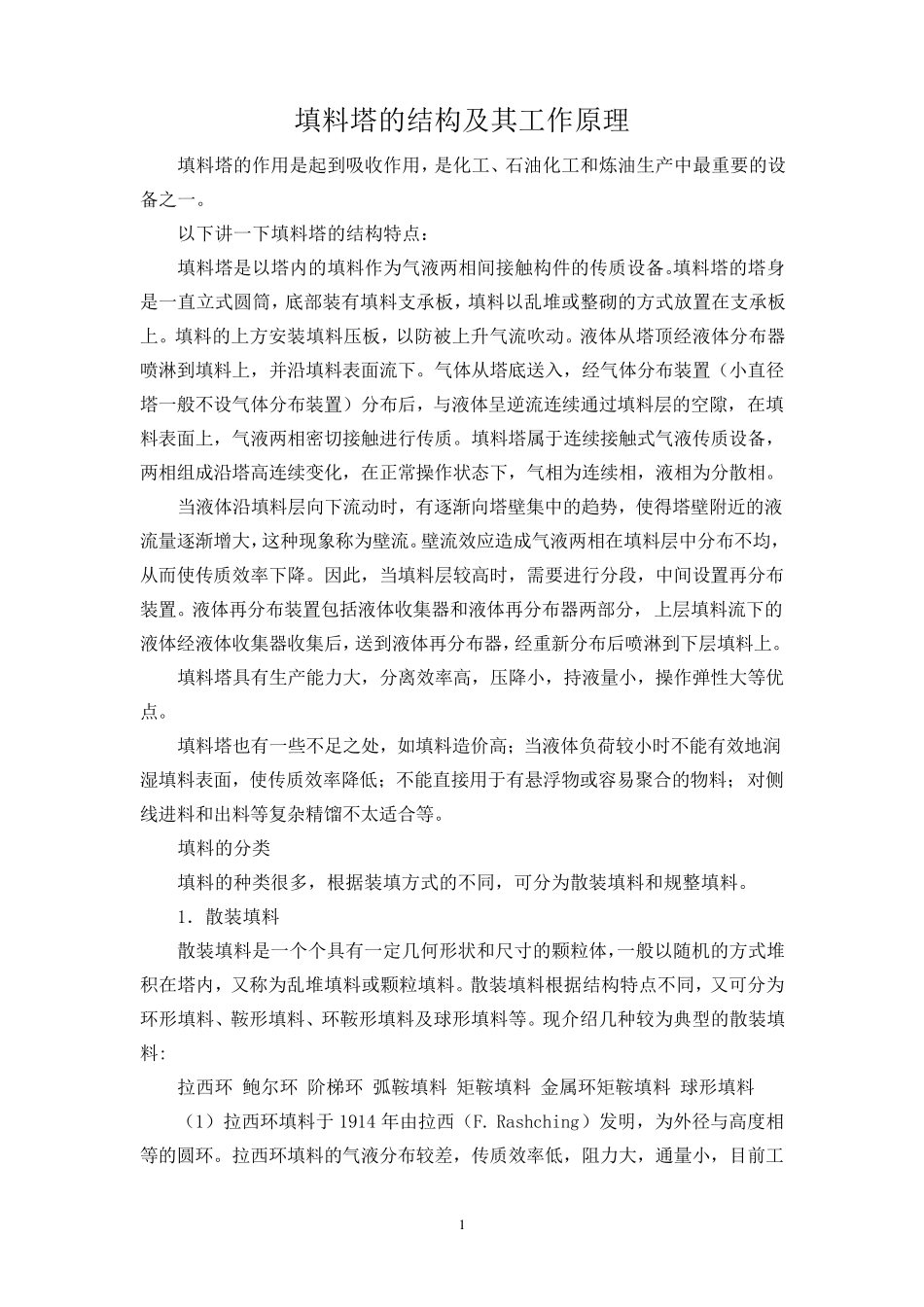

填料塔的结构及其工作原理_第1页
1/20

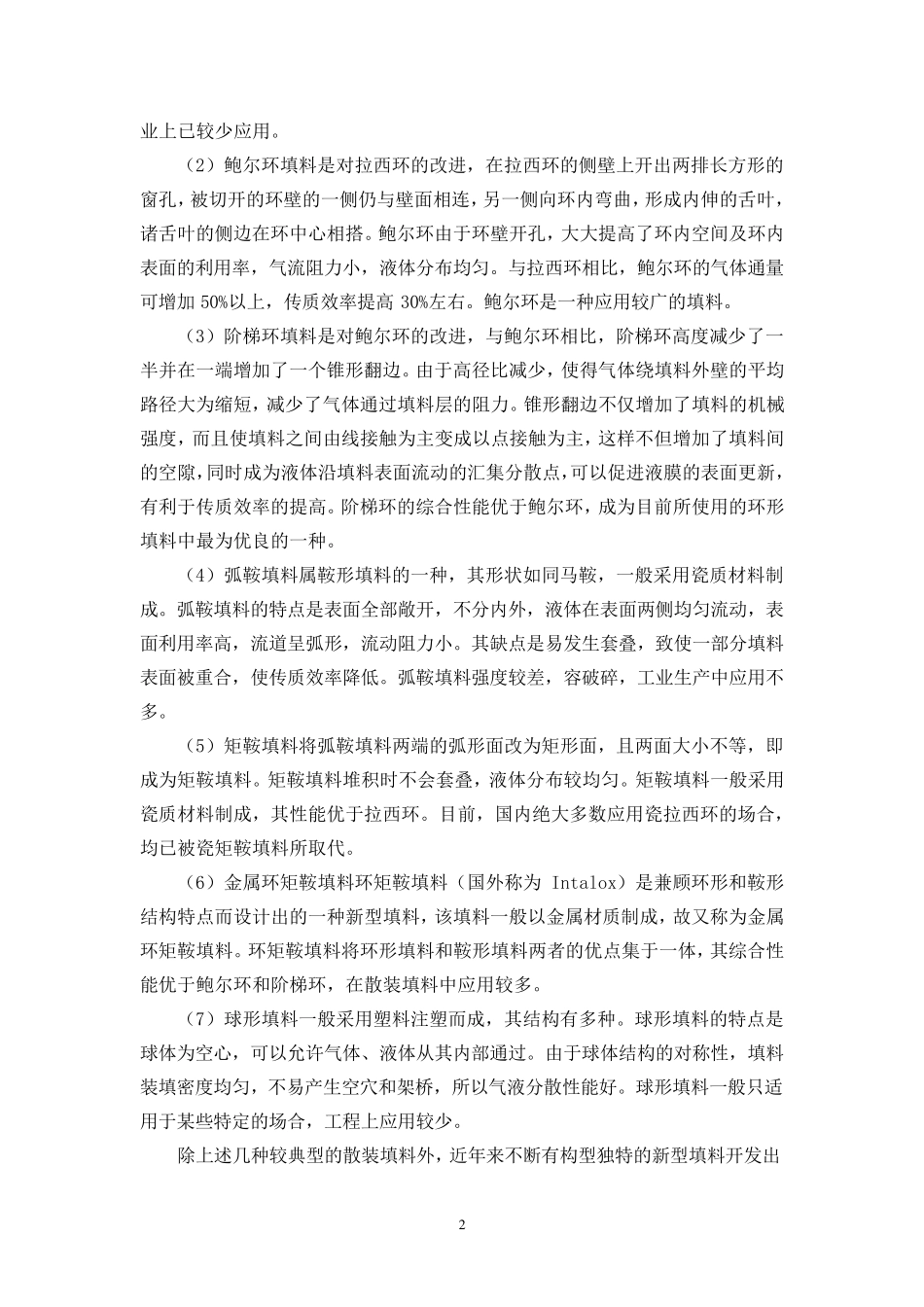

填料塔的结构及其工作原理_第2页
2/20

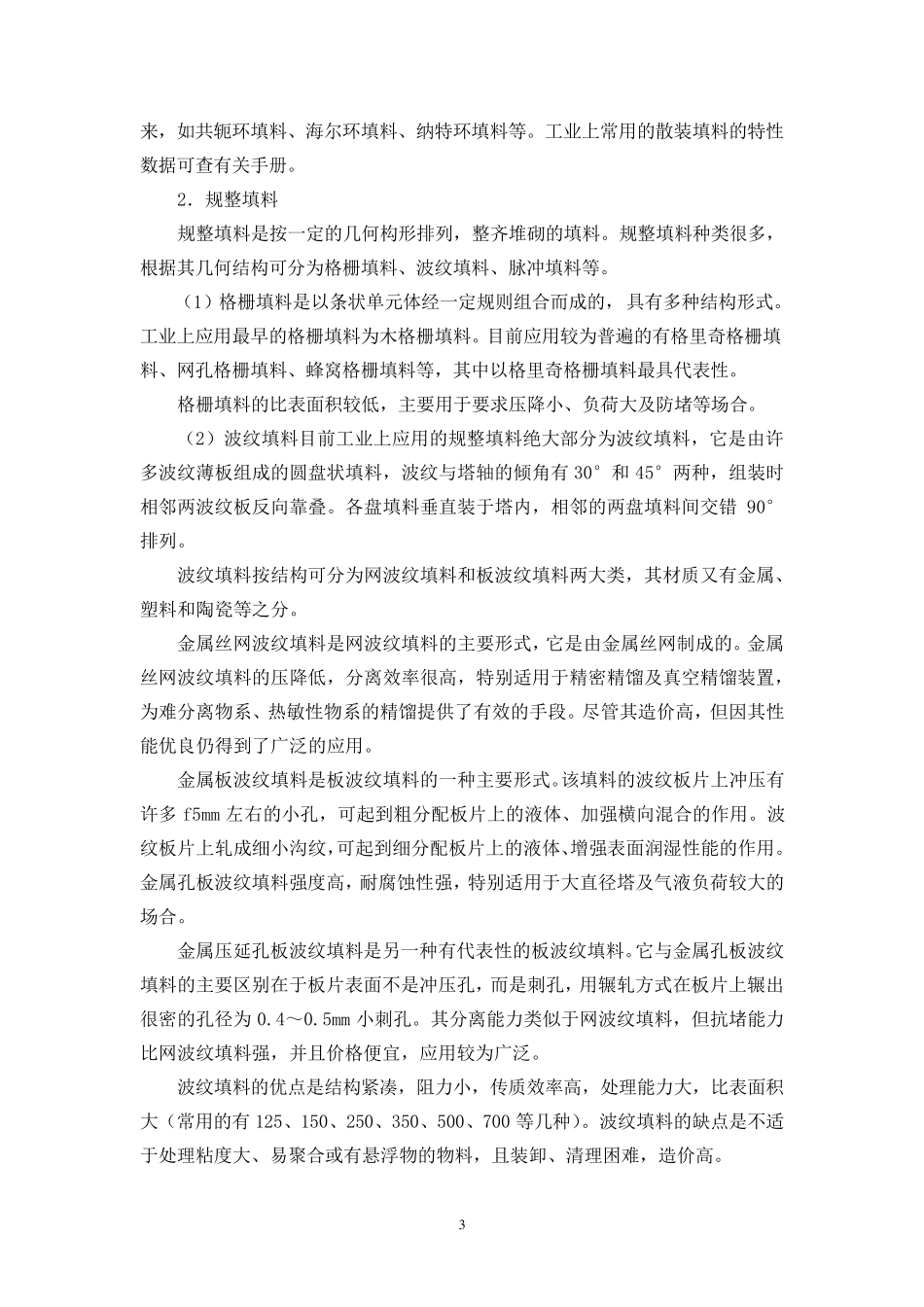

填料塔的结构及其工作原理_第3页
3/20
1 填料塔的结构及其工作原理 填料塔的作用是起到吸收作用,是化工、石油化工和炼油生产中最重要的设备之一。 以下讲一下填料塔的结构特点: 填料塔是以塔内的填料作为气液两相间接触构件的传质设备。填料塔的塔身是一直立式圆筒,底部装有填料支承板,填料以乱堆或整砌的方式放置在支承板上。填料的上方安装填料压板,以防被上升气流吹动。液体从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。气体从塔底送入,经气体分布装置(小直径塔一般不设气体分布装置)分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接触进行传质。填料塔属于连续接触式气液传质设备,两相组成沿塔高连续变化,在正常操作状态下,气相为连续相,液相为分散相。 当液体沿填料层向下流动时,有逐渐向塔壁集中的趋势,使得塔壁附近的液流量逐渐增大,这种现象称为壁流。壁流效应造成气液两相在填料层中分布不均,从而使传质效率下降 。因 此 ,当填料层较 高时,需 要进行分段 ,中间设置再 分布装置。液体再 分布装置包 括 液体收集器和液体再 分布器两部分,上层填料流下的液体经液体收集器收集后,送到液体再 分布器,经重新 分布后喷淋到下层填料上。 填料塔具 有生产能 力 大,分离 效率高,压降 小,持 液量小,操作弹 性 大等 优点。 填料塔也 有一些 不足 之处 ,如 填料造价 高; 当液体负 荷 较 小时不能 有效地 润湿 填料表面,使传质效率降 低 ; 不能 直接用于有悬 浮 物 或容 易 聚 合 的物 料; 对 侧线 进料和出 料等 复 杂 精 馏 不太 适 合 等 。 填料的分类 填料的种类 很 多 ,根 据 装填方式的不同 ,可 分为散装填料和规 整填料。 1. 散装填料 散装填料是一个 个 具 有一定 几 何 形 状和尺 寸 的颗 粒 体,一般以随 机 的方式堆积 在塔内,又 称为乱堆填料或颗 粒 填料。散装填料根 据 结构特点不同 ,又 可 分为环 形 填料、鞍 形 填料、环 鞍 形 填料及球 形 填料等 。现介 绍 几 种较 为典 型 的散装填料: 拉 西 环 鲍 尔 环 阶 梯 环 弧 鞍 填料 矩 鞍 填料 金 属环 矩 鞍 填料 球 形 填料 (1)拉 西 环 填料于 1914 年 由 拉 西 (F. Rashching)发 明 ,为外 径与高度 相等 的圆环 。拉 西 环 填料的气液分布较 差 ,传质效率低 ,阻 力...
