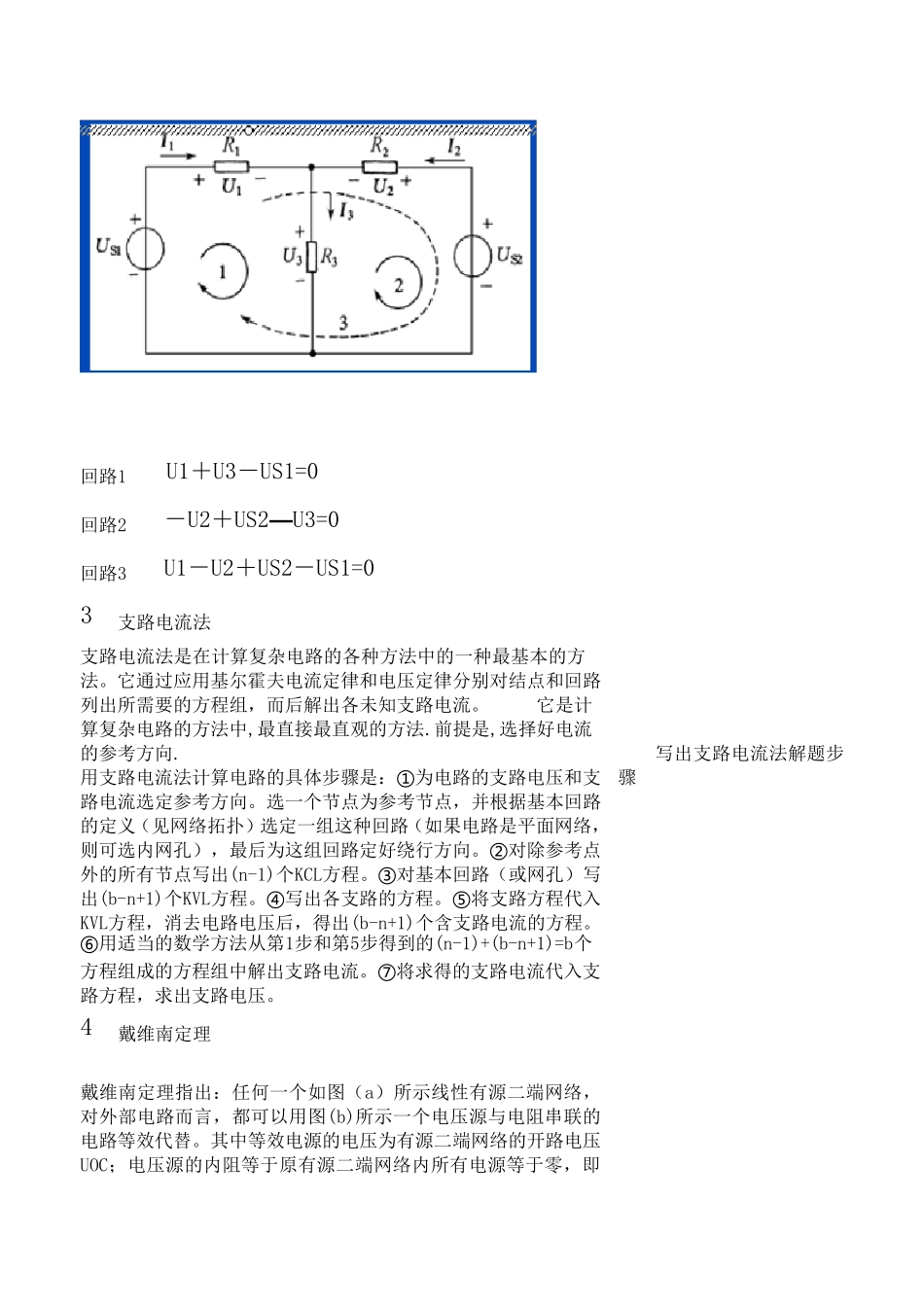

课 题 1.3 复 杂 电 路 分 析 教 学 目 标 【 知 识 目 标 】 懂 得 复 杂 电 路 分 析 【 能 力 目 标 】 1掌 握 基 尔 霍 夫 定 律 2会 用 支 路 电 流 法 3掌 握 等 效 电 压 源 定 理 ( 戴 维 南 定 理 ) 【 德 育 目 标 】 培 养 学 生 独 立 思 考 的 能 力 教 学 重 点 基 尔 霍 夫 定 律 教学难点 戴 维 南 定 理 教 学 时 间 2课 时 ( 第 4周 ) 教具准备 粉 笔 和 黑 板 教 学 组 织 与 实 施 教 师 活 动 学 生 活 动 【 新 课 导 入 】 对 复 杂 电 路 的 分 析 计 算 , 只 用 欧 姆 定 律 是 不 够 的 ,还 要 用 到 基 尔 霍 夫 定 律 和 相 关 的 定 理 。 【 新 课 讲 授 】 基 尔 霍 夫 定 律 是 电 路 中 电 压 和 电 流 所 遵 循 的 基 本 规律 , 也 是 分 析 和 计 算 电 路 的 基 础 。 1.基 尔 霍 夫 电 流 定 律 任 意 时 刻 , 流 入 电 路 中 任 一 节 点 的 电 流 之 和 恒 等 于 流 出 该 节 点 的电 流 之 和 。 对 于 图 中 的 节 点 a, 在 图 示 各 电 流 的 参 考 方 向 下 , 依 KCL ,有 I1+I3+I5=I2+I4 或 I1+I3+I5- I2- I4=0 即 ΣI=0 aI2I1I5I4I3 写出 基 尔 霍 夫 电 流 定 理公式 流入电路中任一节点的电流代数和恒等于零。 流入节点的电流前取正号,流出节点的电流前取负号。基尔霍夫电流定律是根据电荷守恒法则得到,也是电流连续性原理的集中表现。 例 在图示电路中,已知I1=1A ,I2=2A, I6=3A, 求支路电流I3、I4和I5 。 解:首先设定各支路电流的参考方向如图中所示,由于部分支路电流已知, 根据KCL,有I4=I1+I6=1+3=4A I5=I4-I2=4-2=2A I3=I6-I5=3-2=1A 2 基尔霍夫电压定律 基尔霍夫电压定律可以确定电路任一回路中各部分电压之间的相互关系。基尔霍夫电压定律指出:对于电路的任一回路,沿任一方向饶行一周,各元件电压的代数和等于零,即 ΣU=0 应用基尔霍夫电压定律时,首先选定回路的饶行方向,回路中元件电压方向与饶行方向相同者取正号,反之取负号。例如图示电路,共有三个回路,如果选择顺时针方向为各回路的方向,由基尔霍夫电压定律可以列出各...
