外网给排水管道施工方案VIP专享VIP免费

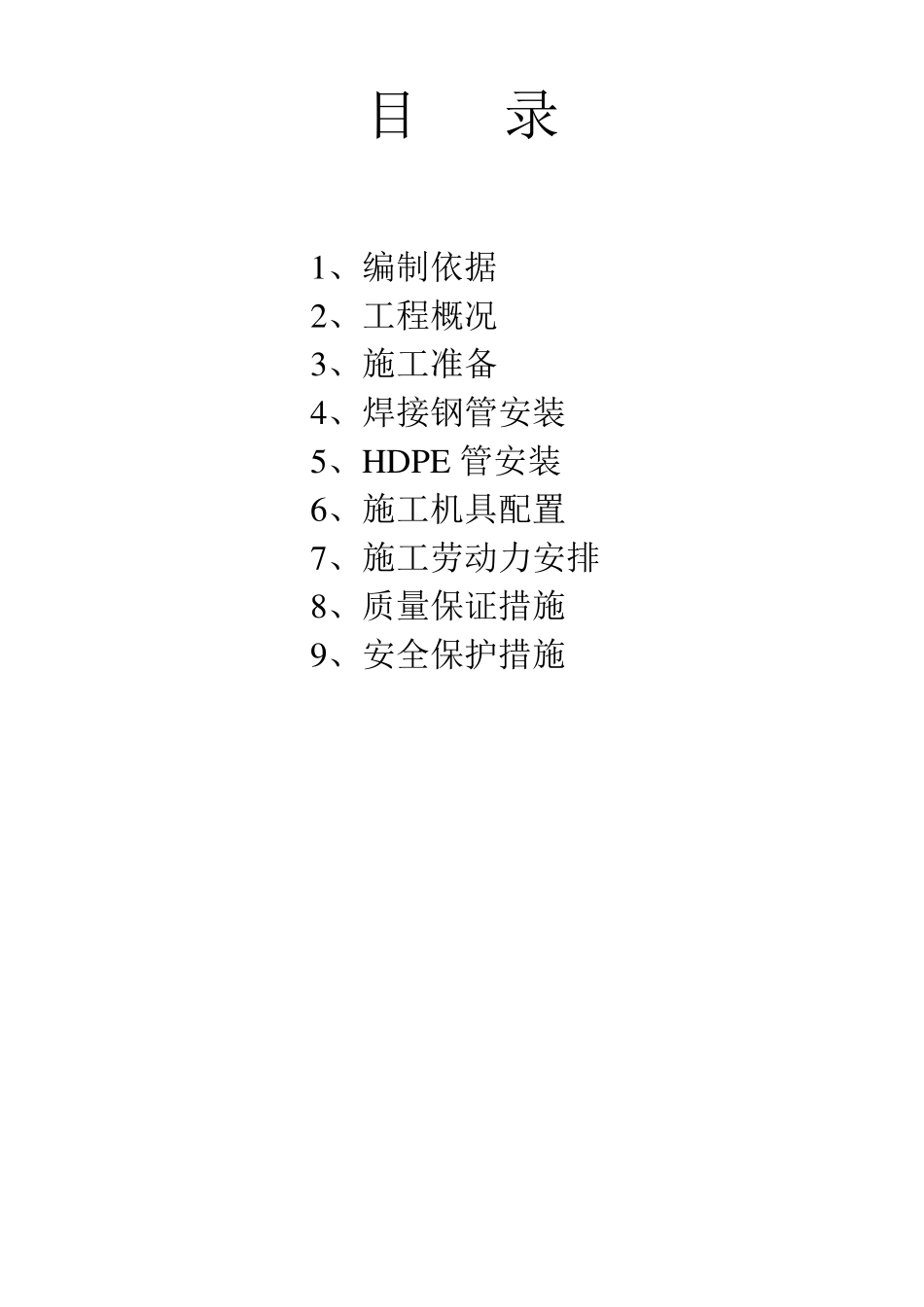

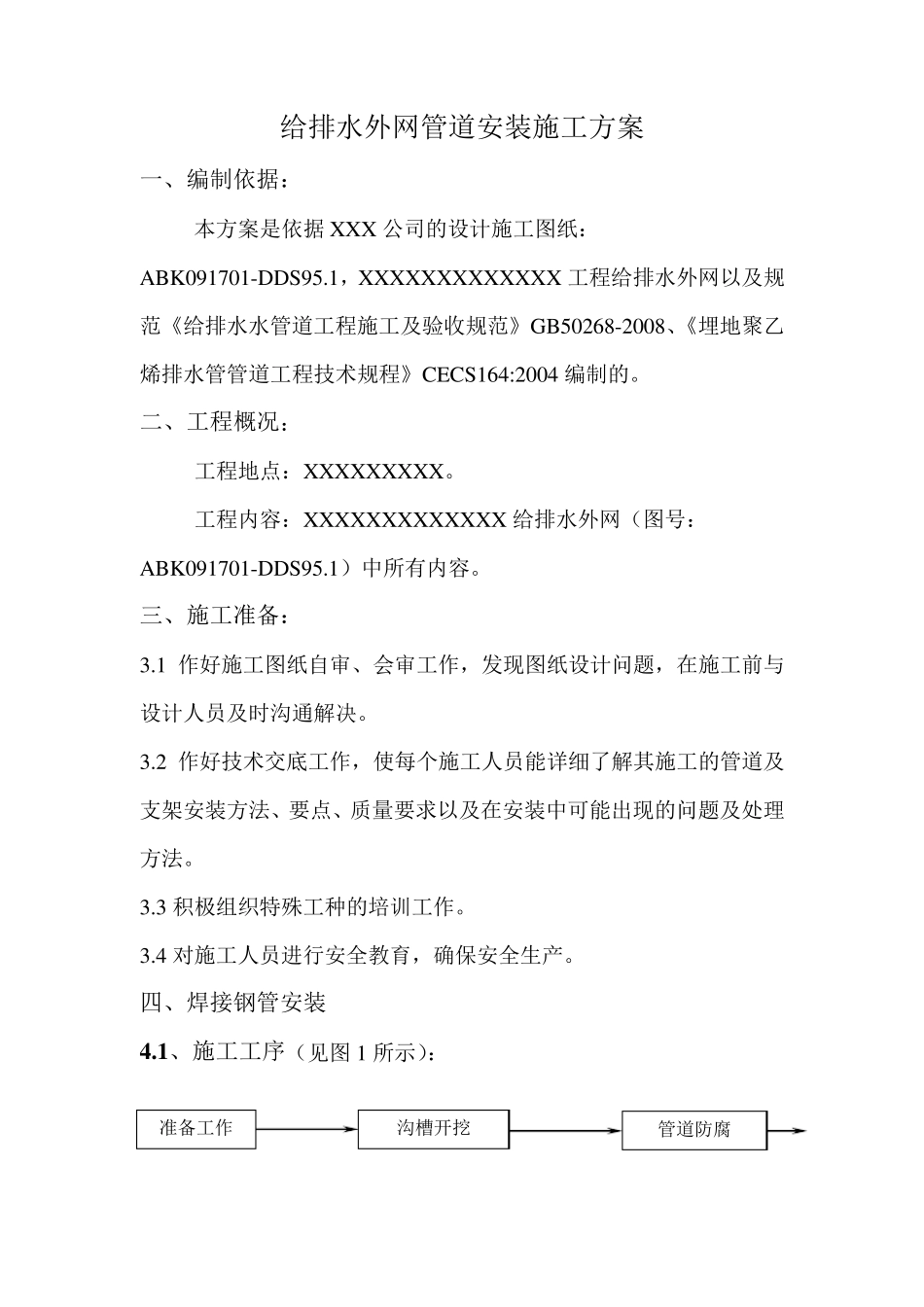

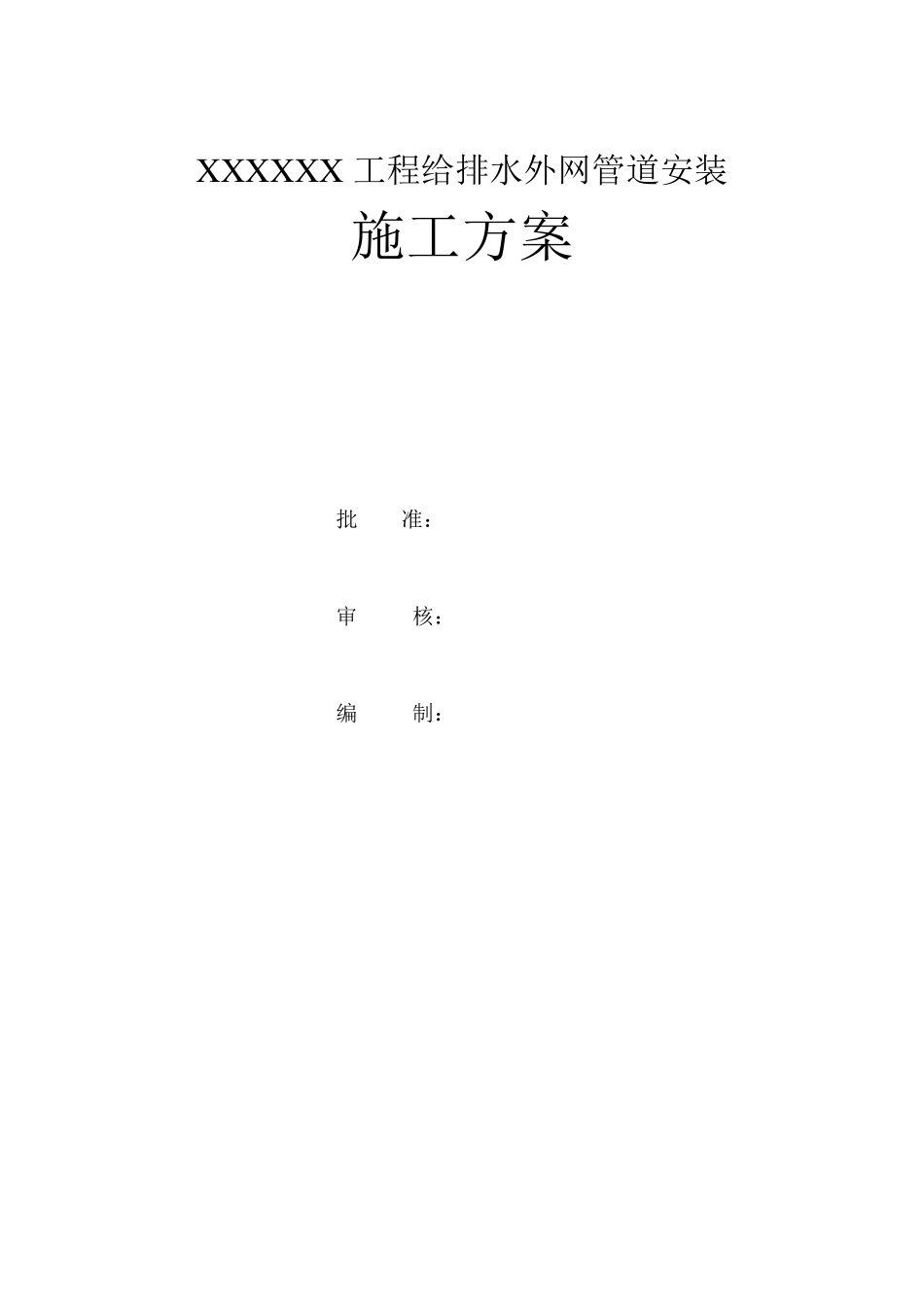

X X X X X X 工程给排水外网管道安装 施工方案 批 准： 审 核： 编 制： 目 录 1、编制依据 2、工程概况 3、施工准备 4、焊接钢管安装 5、HDPE 管安装 6、施工机具配置 7、施工劳动力安排 8、质量保证措施 9、安全保护措施 给排水外网管道安装施工方案 一、编制依据： 本方案是依据 X X X 公司的设计施工图纸：ABK091701-DDS95.1，X X X X X X X X X X X X X 工程给排水外网以及规范《给排水水管道工程施工及验收规范》GB50268-2008、《埋地聚乙烯排水管管道工程技术规程》CECS164:2004 编制的。 二、工程概况： 工程地点：X X X X X X X X X 。 工程内容：X X X X X X X X X X X X X 给排水外网（图号：ABK091701-DDS95.1）中所有内容。 三、施工准备： 3.1 作好施工图纸自审、会审工作，发现图纸设计问题，在施工前与设计人员及时沟通解决。 3.2 作好技术交底工作，使每个施工人员能详细了解其施工的管道及支架安装方法、要点、质量要求以及在安装中可能出现的问题及处理方法。 3.3 积极组织特殊工种的培训工作。 3.4 对施工人员进行安全教育，确保安全生产。 四、焊接钢管安装 4 .1 、施工工序（见图 1 所示）： 准备工作 管道防腐 沟槽开挖 图1 施工工序简图 4 .2 、施工方法： 4.2.1 准备工作： 1）管子、管件、阀门等设备及材料到现场后，及时组织验收工作，严格核对其材质、合格证以及管道材质复验等，是否与设计要求相符。 2）检查管道外观应无重锈、裂纹、重皮等缺陷，特别是用于给水管道的管材，严禁有重皮现象，如有不和格情况，应立即更换至合格产品为止。 4.2.2 管道防腐 除锈前，应清除被涂表面的铁锈，焊渣，毛刺，油，水等污物。安 装 焊 接 部 位 及 未 刷 漆 处 应 彻 底 除 锈 ， 然 后 按 图纸ABK091701-DDS95.1 德信钢铁全厂公辅设施总承包工程给排水外网的要求一布五油 进行防腐。 4.2.3 开挖沟槽 1、沟槽槽底净宽：管径小于 450mm 时，管道每边净宽为 D+0.3m；管径大于 450mm 时，管道每边净宽为 D+0.5m。 2、应严格控制基底标高，严禁超挖。在挖到基底标高后，查看基底土质是否是回 填 土，如是回 填 土，应继 续 向 下 挖800mm-1000mm，用沙 石 换填 ，分 层 夯 实 至基底标高。 管道焊接 管道安装 管道试 压 沟槽回 填 焊缝 处防腐 竣 工验收 3、槽...
