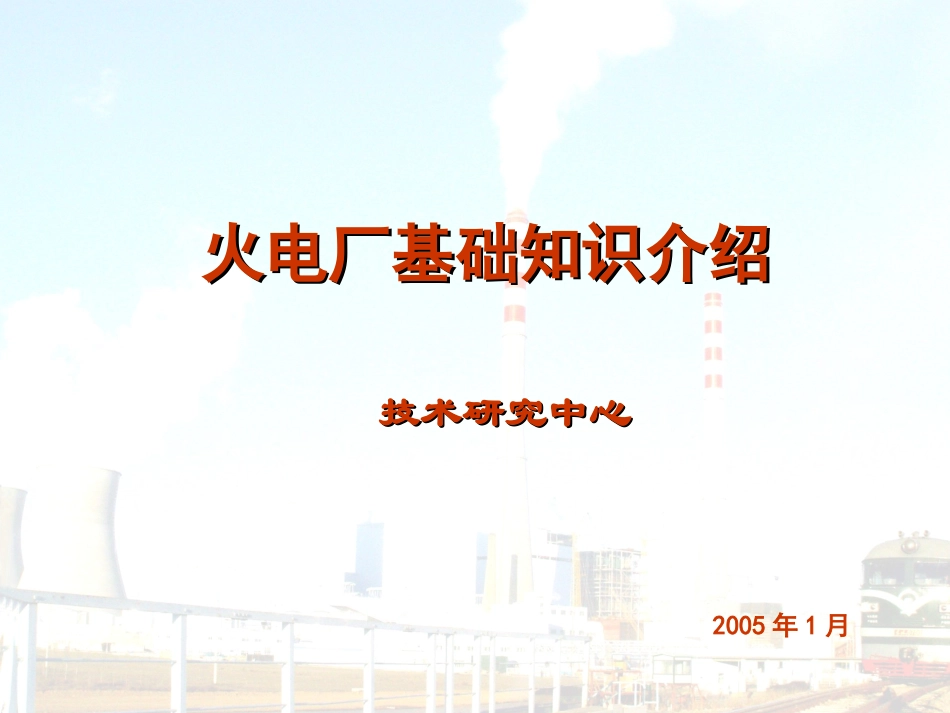

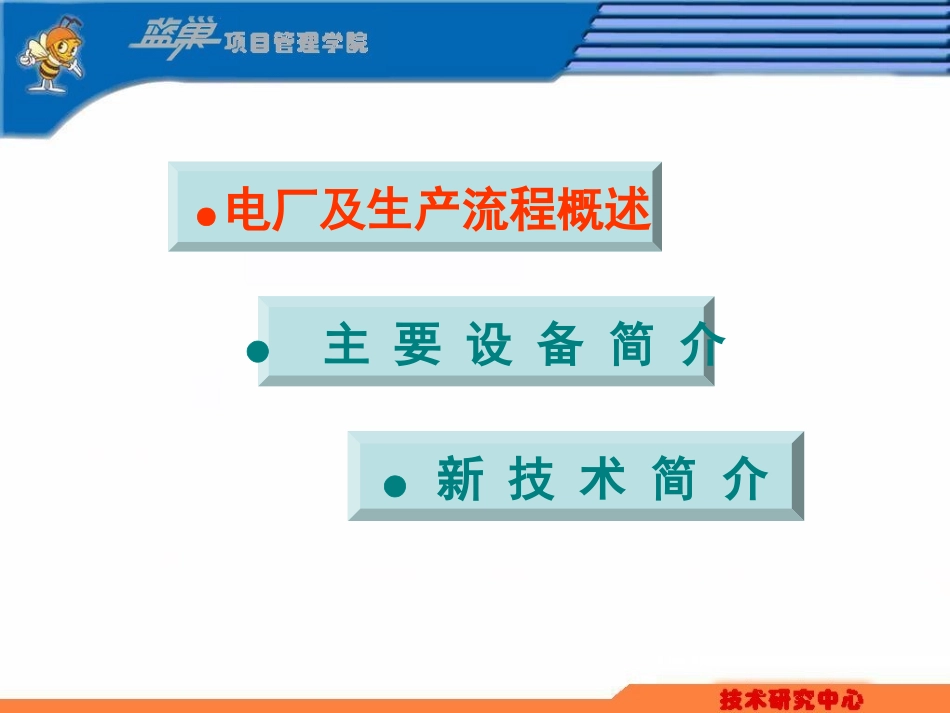

火电厂基础知识介绍火电厂基础知识介绍技术研究中心技术研究中心2005年1月●电厂及生产流程概述●主要设备简介●新技术简介１发电厂概述1.1发电厂的概念1.2发电厂的种类2火力发电厂简介3火力发电厂生产过程概述●电厂及生产流程概述根据发电厂所获得能量的来源及利用的方法，可将发电厂作如下分类：发电厂是一种生产电能的工厂，它的任务是可靠而经济地将自然界所储藏的或可利用的一次能源（如燃料的化学能、水位能、风力或潮汐的动能、原子能、太阳的辐射能等）转变成电能，以供给各种不同用户的需要。１、发电厂概述1.1发电厂的概念1.2发电厂的种类●电厂及生产流程概述水力发电厂火力发电厂风力发电厂地热发电厂核能发电厂太阳能发电厂其他发电方式…火力发电厂是利用煤、石油、天然气或其他燃料燃烧时所发出的热能来发电的工厂。可以将火电厂分为不同的几个类型：低压、中压、高压、超高压、亚临界、超临界、超超临界等几种电厂；燃煤、燃油和燃气等几类电厂；凝汽式电厂和热电厂；火电厂的种类虽然很多，但其生产过程不外是利用燃料燃烧所发出的热量把水加热，使水受热后变为蒸汽和过热蒸汽，过热蒸汽推动汽轮机，汽轮机带动发电机，发电机发出电能。___汽力发电厂其能量转换过程也是相同的，即：燃料的化学能热能机械能电能。2、火力发电厂简介●电厂及生产流程概述火力发电厂（托电）外景火力发电厂的任务很单纯，就是发出一定规范的电（或供热+供电），要完成这个任务就必须装置一系列主要生产设备和附属设备。其生产过程简述如下：利用燃料中的化学能在锅炉中燃烧，转化为热能，这种热能被锅炉中的水吸收成为具有一定温度、一定压力的蒸汽，这种具有相当热量的蒸汽冲动汽轮机转动，使热能转化为动能——机械能，汽轮机借助于这个旋转的动能带动发电机旋转，而发电机将赋予的机械能转变为电能。我国近年建设的火电厂的发电机组至少为300WM机组，今后将大批安装600MW，1000MW超临界和超超临界机组。3、火力发电厂生产过程概述●电厂及生产流程概述火力发电厂生产过程示意图●电厂及生产流程概述●主要设备简介●新技术简介现代火电厂主要有锅炉，汽轮机、发电机三大核心设备。●主要设备简介锅炉汽机发电机锅炉是火力发电厂的三大主机之一，它的作用是使燃料在炉膛中燃烧成很高温度的烟气，烟气从水管外面流通时，把大部分的热量传递给管内的水，使之成为饱和蒸气，然后继续过热成具有一定压力和温度的过热蒸汽，通过主蒸汽管道送入汽轮机。锅炉有两个主要系统，一个是汽水系统，另一个是燃烧系统。汽水系统由省煤器、汽包、下降管、水冷壁、过热器等设备组成。它的任务是使水吸收蒸发，最后成为具有一定参数的过热蒸汽。燃烧系统由燃烧器、炉膛、烟道及空气预热器等组成。●主要设备简介锅炉锅炉设备是由锅炉本体和辅助设备两大部分组成。构成锅炉本体的主要部件有：●主要设备简介锅炉1、锅炉本体炉膛汽包过热器省煤器空气预热器炉墙和钢架2、锅炉辅助设备送、引风机给水泵除尘器制粉设备●主要设备简介锅炉汽机●主要设备简介汽轮机是将蒸汽的热力势能转换成机械能，借以拖动其他机械旋转的原动机。为保证汽轮机安全经济地进行能量转换，需配置若干附属设备。汽轮机及其附属设备由管道和阀门连成的整体称汽轮机设备。汽轮机运行时，工作蒸汽先在其喷管内进行膨胀，压力降低而速度增大，形成一股高速流，此高速气流喷射到汽轮机动叶片上，动叶片安装在许多分离的圆盘上，而圆盘固定在汽轮机轴上，从而推动转子转动，使蒸汽所携带的热能转变为机械能。汽机●主要设备简介汽轮机主要设备，一般包括汽轮机本体、附属设备及调速系统。1、汽轮机本体汽缸隔板轴承转子2、汽轮机辅助设备凝汽器凝结水泵和抽汽器除氧器加热器凝结水精处理装置3、调速系统由于外界负荷的变化频繁，汽轮机必须有一套自动调节装置，以便根据外界负荷变化来控制调速汽门的开度，及时改变汽轮机的进汽量，使其功率随时与外界负荷相适应，保证转速在很小范围内变化，这套自动调节装置称调速系统。汽轮机●主要设备简介汽机图竣工移交机组●主要设备简介汽轮机转子●主要设备简介发电机汽轮发电机的...
