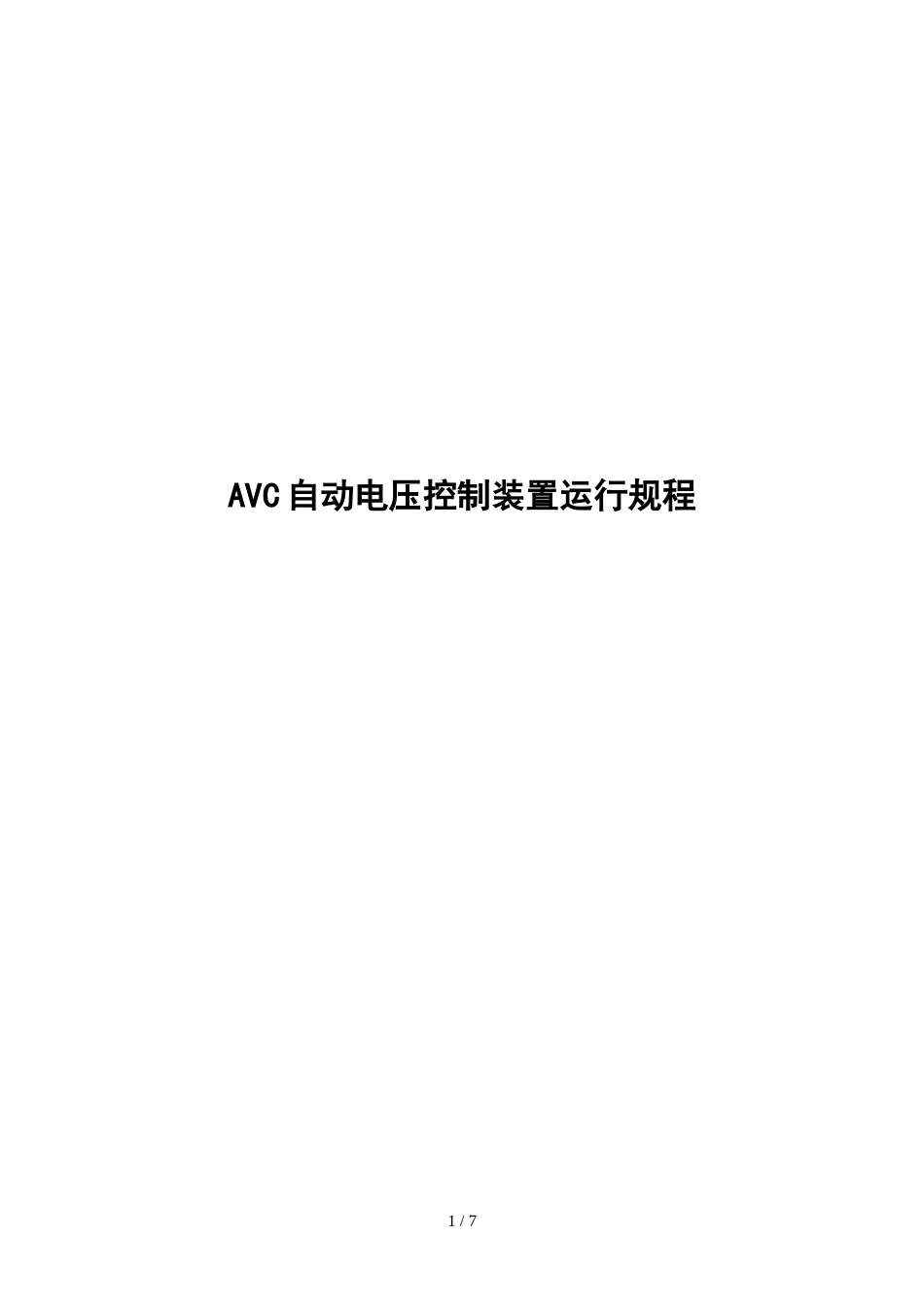

AVC自动电压控制装置运行规程VIP免费

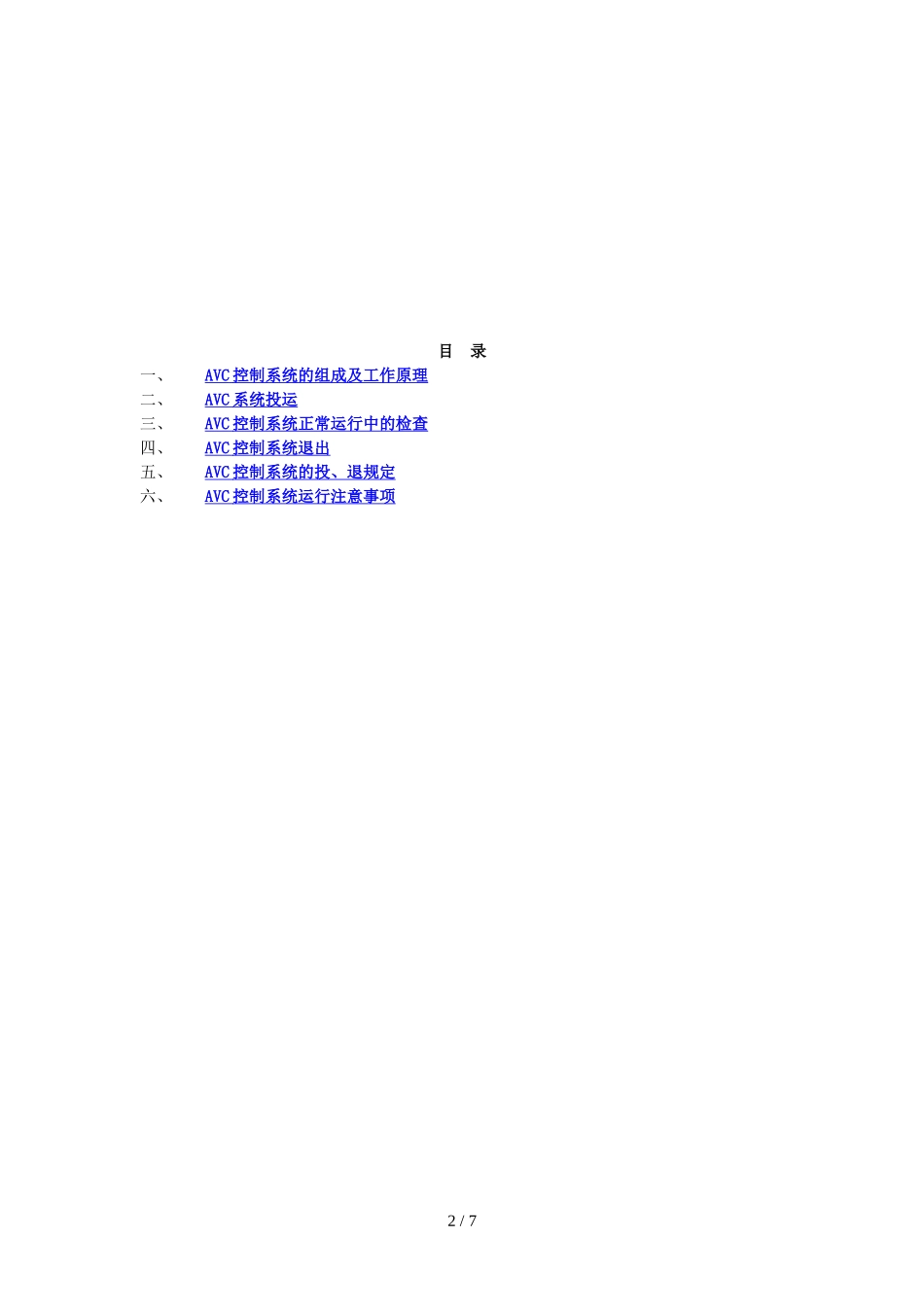

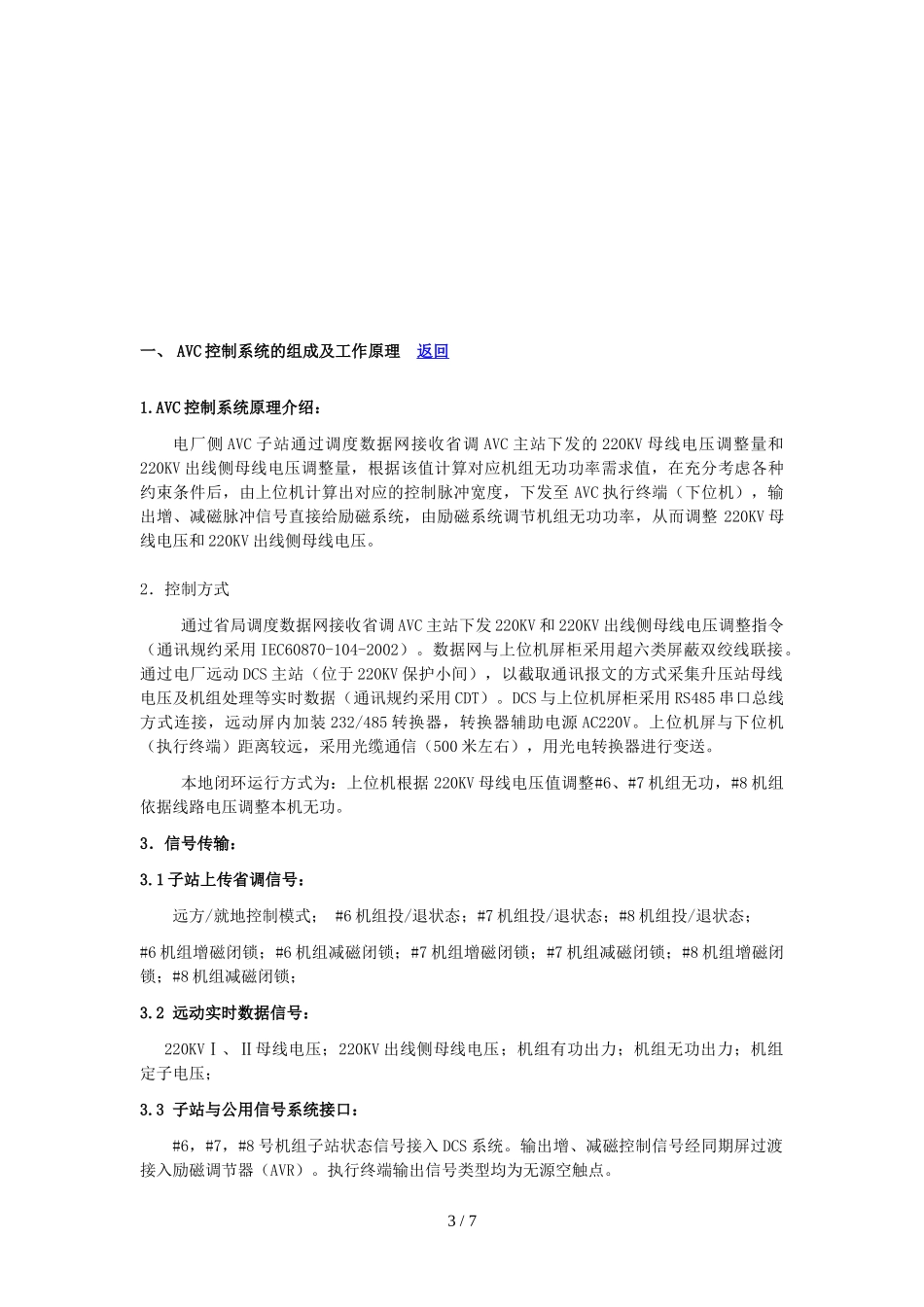

AVC 自动电压控制装置运行规程1 / 7目 录一、AVC 控制系统的组成及工作原理 二、AVC 系统投运 三、AVC 控制系统正常运行中的检查 四、AVC 控制系统退出 五、AVC 控制系统的投、退规定 六、AVC 控制系统运行注意事项 2 / 7一、 AVC 控制系统的组成及工作原理 返回1.AVC 控制系统原理介绍：电厂侧 AVC 子站通过调度数据网接收省调 AVC 主站下发的 220KV 母线电压调整量和220KV 出线侧母线电压调整量，根据该值计算对应机组无功功率需求值，在充分考虑各种约束条件后，由上位机计算出对应的控制脉冲宽度，下发至 AVC 执行终端（下位机），输出增、减磁脉冲信号直接给励磁系统，由励磁系统调节机组无功功率，从而调整 220KV 母线电压和 220KV 出线侧母线电压。2．控制方式通过省局调度数据网接收省调 AVC 主站下发 220KV 和 220KV 出线侧母线电压调整指令（通讯规约采用 IEC60870-104-2002）。数据网与上位机屏柜采用超六类屏蔽双绞线联接。通过电厂远动 DCS 主站（位于 220KV 保护小间），以截取通讯报文的方式采集升压站母线电压及机组处理等实时数据（通讯规约采用 CDT）。DCS 与上位机屏柜采用 RS485 串口总线方式连接，远动屏内加装 232/485 转换器，转换器辅助电源 AC220V。上位机屏与下位机（执行终端）距离较远，采用光缆通信（500 米左右），用光电转换器进行变送。本地闭环运行方式为：上位机根据 220KV 母线电压值调整#6、#7 机组无功，#8 机组依据线路电压调整本机无功。3．信号传输：3.1 子站上传省调信号： 远方/就地控制模式； #6 机组投/退状态；#7 机组投/退状态；#8 机组投/退状态；#6 机组增磁闭锁；#6 机组减磁闭锁；#7 机组增磁闭锁；#7 机组减磁闭锁；#8 机组增磁闭锁；#8 机组减磁闭锁；3.2 远动实时数据信号：220KVⅠ、Ⅱ母线电压；220KV 出线侧母线电压；机组有功出力；机组无功出力；机组定子电压； 3.3 子站与公用信号系统接口：#6，#7，#8 号机组子站状态信号接入 DCS 系统。输出增、减磁控制信号经同期屏过渡接入励磁调节器（AVR）。执行终端输出信号类型均为无源空触点。3 / 7二．AVC 系统投运： 返回1 AVC 控制系统正常投运条件：1.1 AVC 装置上位机及其监控软件运行正常,计算模块状态指示正确；1.2 电厂 DCS 系统和 AVC 装置之间通讯正常；（远动正常信号）1.3 省调和电厂 AVC 装置之间通讯正常；（主站正常信号）1.4...
