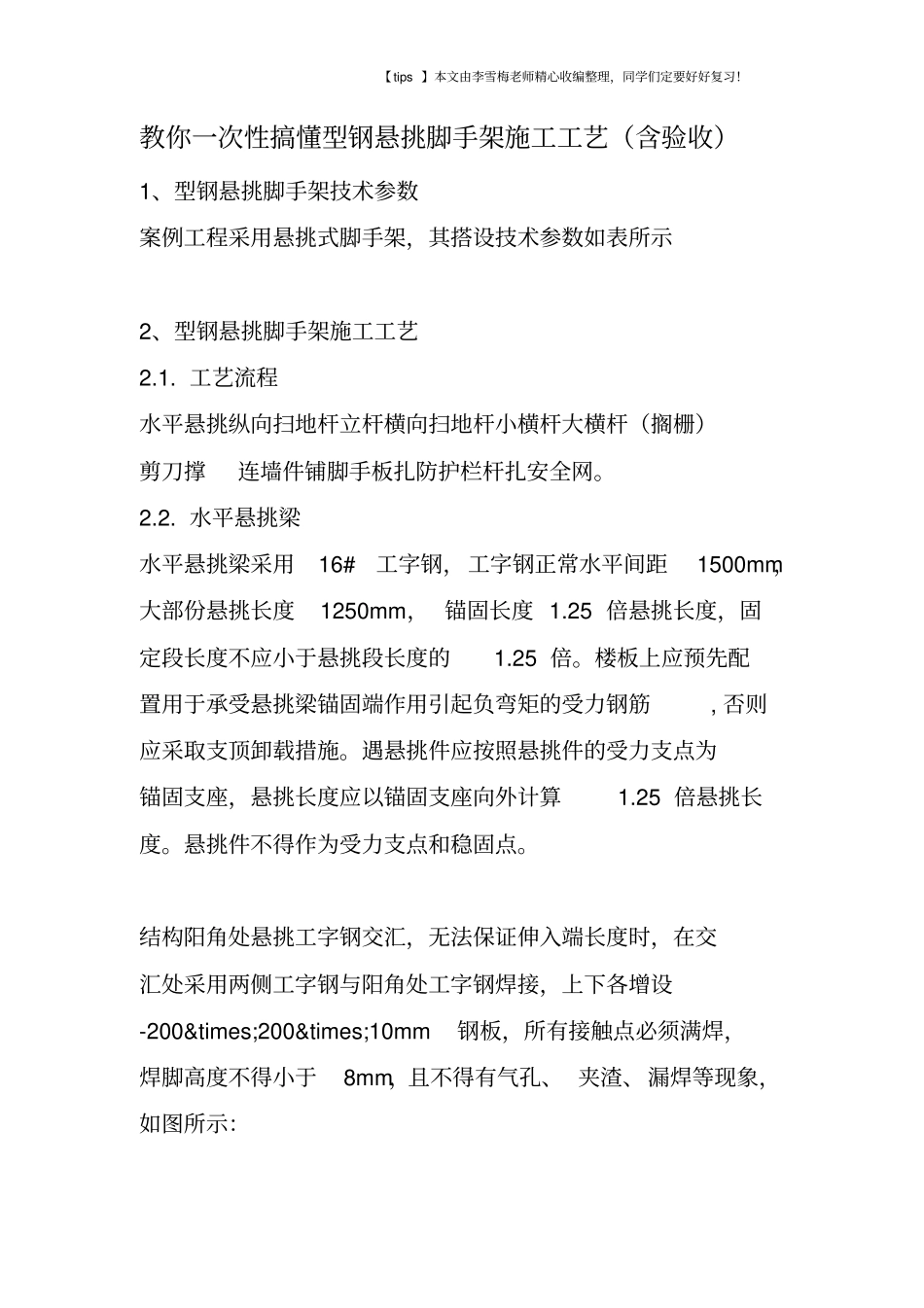

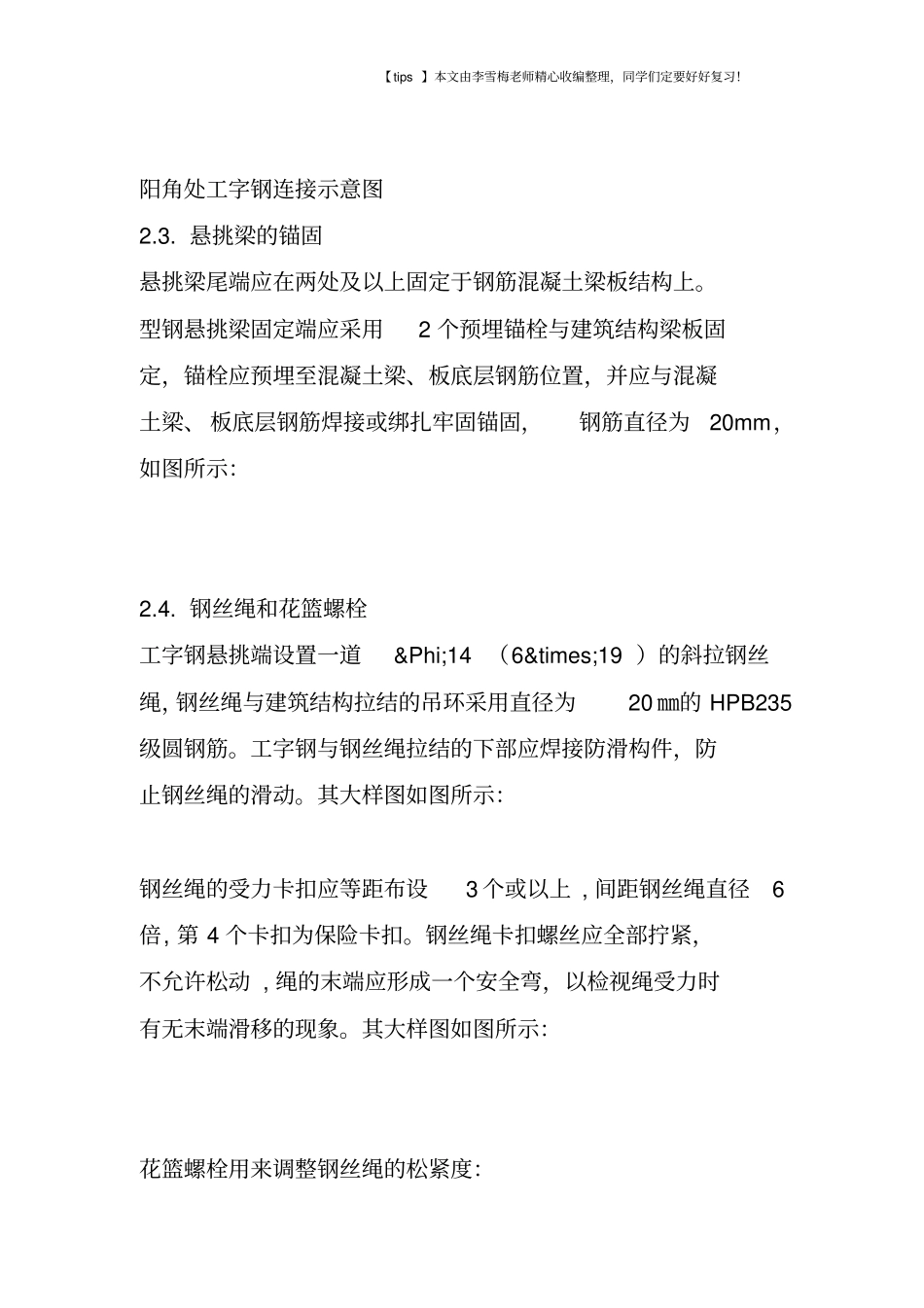

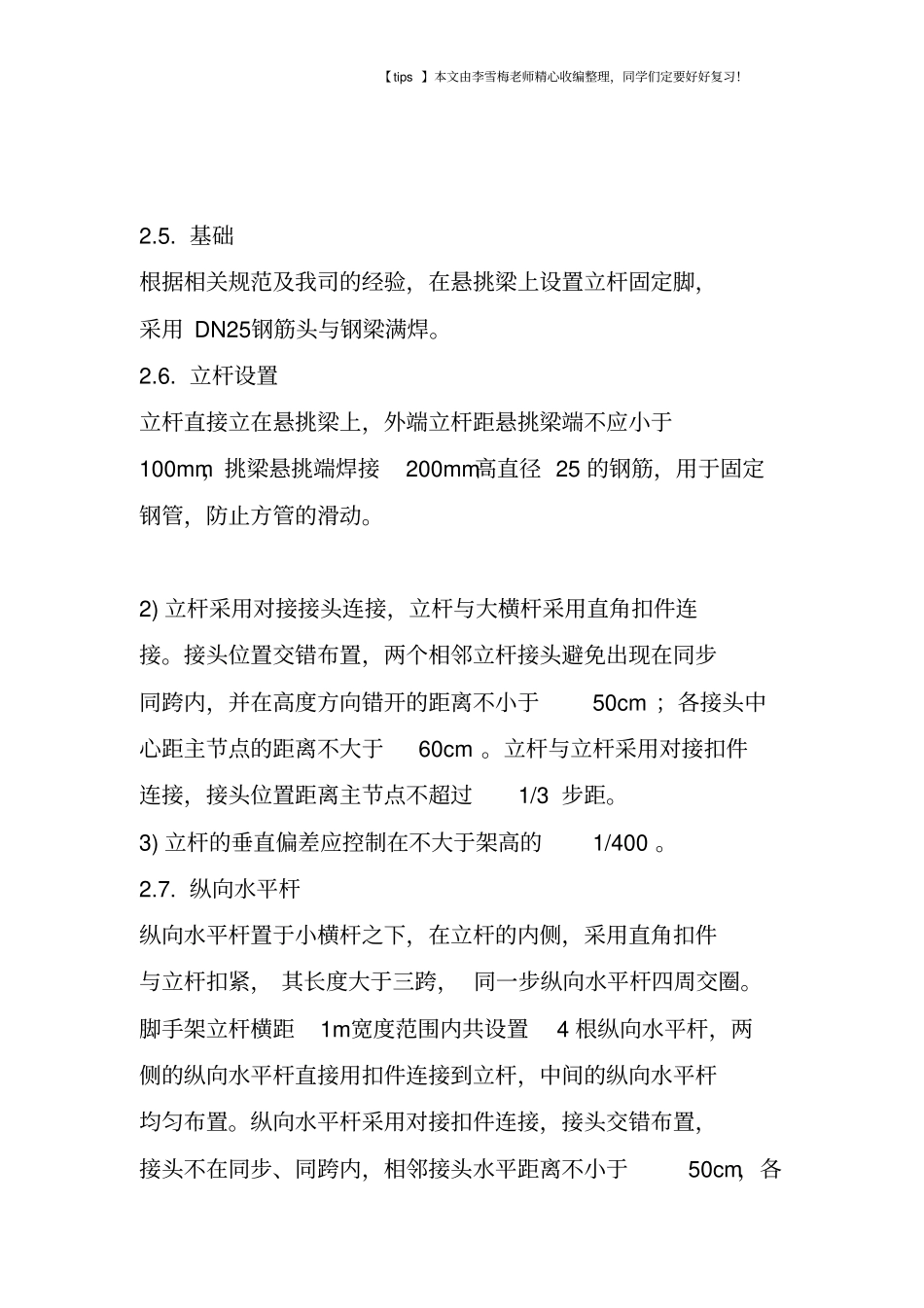

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！教你一次性搞懂型钢悬挑脚手架施工工艺（含验收）1、型钢悬挑脚手架技术参数案例工程采用悬挑式脚手架，其搭设技术参数如表所示2、型钢悬挑脚手架施工工艺2.1. 工艺流程水平悬挑纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。2.2. 水平悬挑梁水平悬挑梁采用 16# 工字钢，工字钢正常水平间距1500mm，大部份悬挑长度1250mm ， 锚固长度 1.25 倍悬挑长度，固定段长度不应小于悬挑段长度的1.25 倍。楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋, 否则应采取支顶卸载措施。遇悬挑件应按照悬挑件的受力支点为锚固支座，悬挑长度应以锚固支座向外计算1.25 倍悬挑长度。悬挑件不得作为受力支点和稳固点。结构阳角处悬挑工字钢交汇，无法保证伸入端长度时，在交汇处采用两侧工字钢与阳角处工字钢焊接，上下各增设-200×200×10mm钢板，所有接触点必须满焊，焊脚高度不得小于 8mm，且不得有气孔、 夹渣、漏焊等现象，如图所示：【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！阳角处工字钢连接示意图2.3. 悬挑梁的锚固悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。型钢悬挑梁固定端应采用2 个预埋锚栓与建筑结构梁板固定，锚栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、 板底层钢筋焊接或绑扎牢固锚固，钢筋直径为20mm ，如图所示：2.4. 钢丝绳和花篮螺栓工字钢悬挑端设置一道 Φ14 （6×19 ）的斜拉钢丝绳，钢丝绳与建筑结构拉结的吊环采用直径为20 ㎜的 HPB235 级圆钢筋。工字钢与钢丝绳拉结的下部应焊接防滑构件，防止钢丝绳的滑动。其大样图如图所示：钢丝绳的受力卡扣应等距布设3 个或以上 , 间距钢丝绳直径6倍, 第 4 个卡扣为保险卡扣。钢丝绳卡扣螺丝应全部拧紧，不允许松动 , 绳的末端应形成一个安全弯，以检视绳受力时有无末端滑移的现象。其大样图如图所示：花篮螺栓用来调整钢丝绳的松紧度：【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！2.5. 基础根据相关规范及我司的经验，在悬挑梁上设置立杆固定脚，采用 DN25钢筋头与钢梁满焊。2.6. 立杆设置立杆直接立在悬挑梁上，外端立杆距悬挑梁端不应小于100mm，挑梁悬挑端焊接200mm高直径 25 的钢筋，用于固定钢管，防止方管的滑动。2) 立杆采用对接接头...
