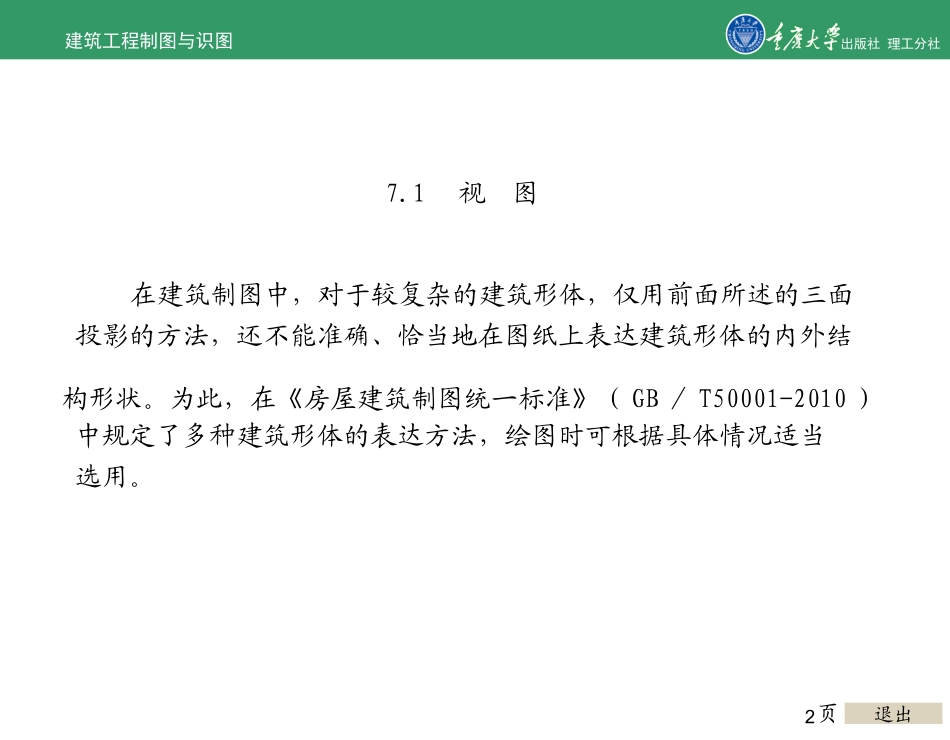

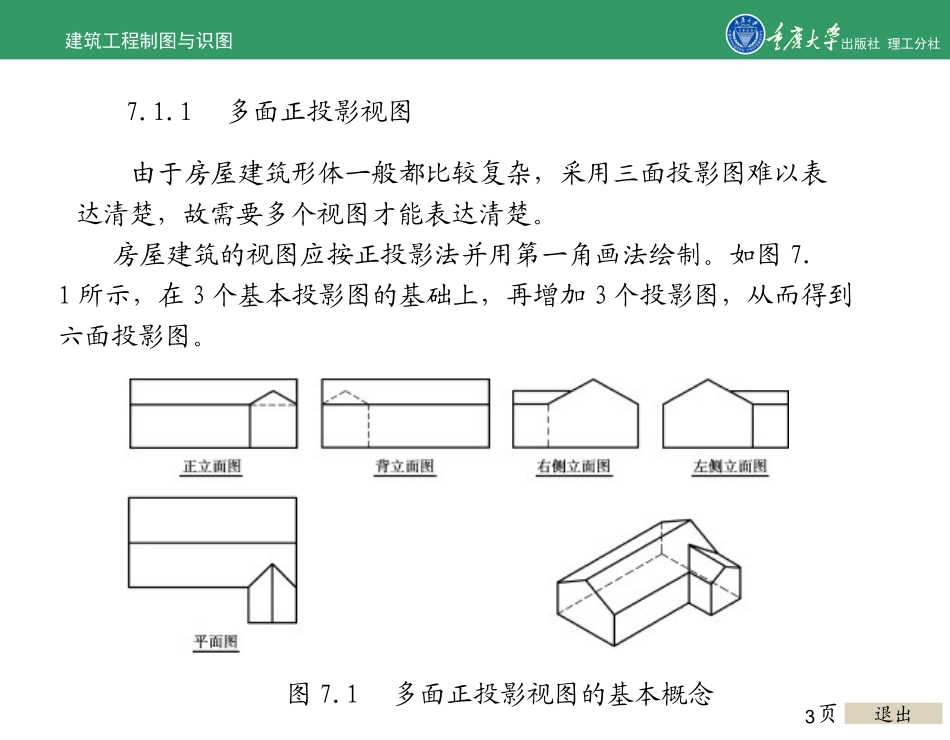

出版社理工分社建筑工程制图与识图退出页第第77章建筑施工图的表达方法章建筑施工图的表达方法1出版社理工分社建筑工程制图与识图退出页7.1视图在建筑制图中，对于较复杂的建筑形体，仅用前面所述的三面投影的方法，还不能准确、恰当地在图纸上表达建筑形体的内外结构形状。为此，在《房屋建筑制图统一标准》（GB／T50001-2010）中规定了多种建筑形体的表达方法，绘图时可根据具体情况适当选用。2出版社理工分社建筑工程制图与识图退出页7.1.1多面正投影视图由于房屋建筑形体一般都比较复杂，采用三面投影图难以表达清楚，故需要多个视图才能表达清楚。房屋建筑的视图应按正投影法并用第一角画法绘制。如图7.1所示，在3个基本投影图的基础上，再增加3个投影图，从而得到六面投影图。图7.1多面正投影视图的基本概念3出版社理工分社建筑工程制图与识图退出页在《房屋建筑制图统一标准》（GB／T50001-2010）中规定，由前向后投射得到的视图称为正立面图。由上向下投射得到的视图称为平面图。由左向右投射得到的视图称为左侧立面图。由右向左投射得到的视图称为右侧立面图。由后向前投射得到的视图称为背立面图。如图7.2和图7.3所示，建筑施工图中的每个视图一般均应标注图名。各视图图名的命名主要包括平面图、立面图等。图名宜标注在视图的下方或一侧，并在图名下用粗实线绘一条横线，其长度应以图名所占长度为准。如在同一张图纸上，各视图的位置宜按如图7.2或如图7.3所示的顺序进行配置。如图7.2所示，平面图应以楼层编号来进行命名，如地下二层平面图、地下一层平面图、首层平面图、二层平面图等。立面图一般以该图两端的轴线编号来进行命名。无定位轴线的建筑物可按4出版社理工分社建筑工程制图与识图退出页5出版社理工分社建筑工程制图与识图退出页平面图各面的朝向确定立面图的名称，如图7.3所示。6出版社理工分社建筑工程制图与识图退出页7.1.2镜像投影视图当某些工程结构形状的视图用第一角画法不易表达时，可用镜像投影法绘制，如图7.4所示。此时，应在图名后注写镜像或画出镜像投影识别符号。镜像投影视图主要应用在装饰工程中，如吊顶平面图。图7.4镜像投影法7出版社理工分社建筑工程制图与识图退出页7.1.3视图布置的补充说明①分区绘制的建筑平面图应绘制组合示意图，指出该区在建筑平面图中的位置。各分区视图的分区部位及编号均应一致，并应与组合示意图一致，如图7.5所示。图7.5分区绘制建筑平面图②建筑总平面图应反映建筑物在室外地坪上的墙基外包线，8出版社理工分社建筑工程制图与识图退出页不应画屋顶平面投影图。同一工程不同专业的总平面图，在图纸上的布图方向均应一致。单体建（构）筑物平面图在图纸上的布图方向，必要时可与其在总平面图上的布图方向不一致，但必须标明方位。不同专业的单体建（构）筑物平面图，在图纸上的布图方向均应一致。③建（构）筑物的某些部分，如与投影面不平行，在画立面图时，可将该部分展至与投影面平行，再以正投影法绘制，并应在图名后注写展开字样。④建筑吊顶（顶棚）灯具、风口等设计绘制布置图，应是反映在地面上的镜像投影图，不是仰视图。9出版社理工分社建筑工程制图与识图退出页7.2剖面图在建筑工程图中，建筑形体的可见轮廓线用粗实线绘制，不可见轮廓线则用细虚线绘制。当形体的内部结构比较复杂时，视图中会出现很多虚线，视图中的实线和虚线纵横交错，混淆不清，给绘图、读图和标注尺寸都带来很多的不便。另外建筑工程中还常常要求表示出建筑构件的建筑材料。为解决以上问题，可采用剖面图的方法来表达。10出版社理工分社建筑工程制图与识图退出页7.2.1基本概念如图7.6所示，假想用剖切面剖开台阶，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投射所得的投影称为剖面图。如图7.6（ａ）所示为台阶的投影视图，左侧立面图出现了虚线，使得形体表达不很清楚。如图7.6（ｂ）所示，假想用一个与台阶左右对称的剖切面将台阶剖开，移去观察者与平面之间的部分，而将其余部分向Ｗ面投射，即可得到左侧立面图的剖面图，其中剖开台阶的平面称为剖切面。如图7.6（ｃ）所示，台阶被剖切后，其踏步部分变为可...
