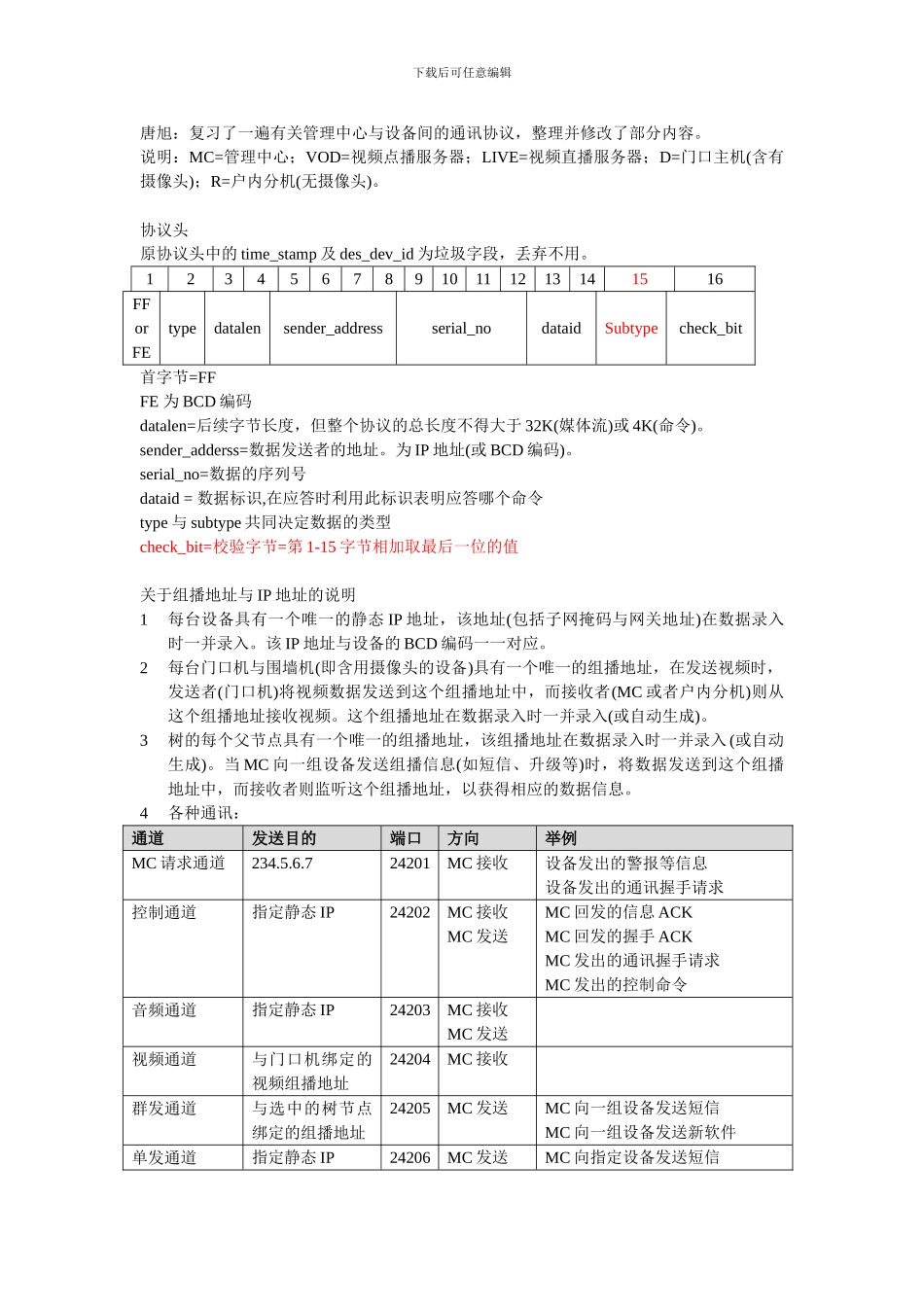

下载后可任意编辑唐旭：复习了一遍有关管理中心与设备间的通讯协议，整理并修改了部分内容。说明：MC=管理中心；VOD=视频点播服务器；LIVE=视频直播服务器；D=门口主机(含有摄像头)；R=户内分机(无摄像头)。协议头原协议头中的 time_stamp 及 des_dev_id 为垃圾字段，丢弃不用。12345678910111213141516FF or FEtypedatalensender_addressserial_nodataidSubtypecheck_bit首字节=FF FE 为 BCD 编码datalen=后续字节长度，但整个协议的总长度不得大于 32K(媒体流)或 4K(命令)。sender_adderss=数据发送者的地址。为 IP 地址(或 BCD 编码)。serial_no=数据的序列号dataid = 数据标识,在应答时利用此标识表明应答哪个命令type 与 subtype 共同决定数据的类型check_bit=校验字节=第 1-15 字节相加取最后一位的值关于组播地址与 IP 地址的说明1每台设备具有一个唯一的静态 IP 地址，该地址(包括子网掩码与网关地址)在数据录入时一并录入。该 IP 地址与设备的 BCD 编码一一对应。2每台门口机与围墙机(即含用摄像头的设备)具有一个唯一的组播地址，在发送视频时，发送者(门口机)将视频数据发送到这个组播地址中，而接收者(MC 或者户内分机)则从这个组播地址接收视频。这个组播地址在数据录入时一并录入(或自动生成)。3树的每个父节点具有一个唯一的组播地址，该组播地址在数据录入时一并录入 (或自动生成)。当 MC 向一组设备发送组播信息(如短信、升级等)时，将数据发送到这个组播地址中，而接收者则监听这个组播地址，以获得相应的数据信息。4各种通讯： 通道发送目的端口方向举例MC 请求通道234.5.6.724201MC 接收设备发出的警报等信息设备发出的通讯握手请求控制通道指定静态 IP24202MC 接收MC 发送MC 回发的信息 ACKMC 回发的握手 ACKMC 发出的通讯握手请求MC 发出的控制命令音频通道指定静态 IP24203MC 接收MC 发送视频通道与门口机绑定的视频组播地址24204MC 接收群发通道与选中的树节点绑定的组播地址24205MC 发送MC 向一组设备发送短信MC 向一组设备发送新软件单发通道指定静态 IP24206MC 发送MC 向指定设备发送短信下载后可任意编辑MC 向指定设备发送新软件AP 请求通道234.5.6.824208AP 接收设备向 AP 发送请求VOD 请 求 通道234.5.6.1124213VOD 接收设备向 VOD 发送请求VOD 控 制 通道指定静态 IP24202VOD 发送VOD 回发请求结果VOD 连 接 通道TCP 连接VOD 与 ...
