工字钢基坑支护施工方案VIP免费

工字钢基坑支护施工方案_第1页
1/6
工字钢基坑支护施工方案_第2页
2/6
工字钢基坑支护施工方案_第3页
3/6

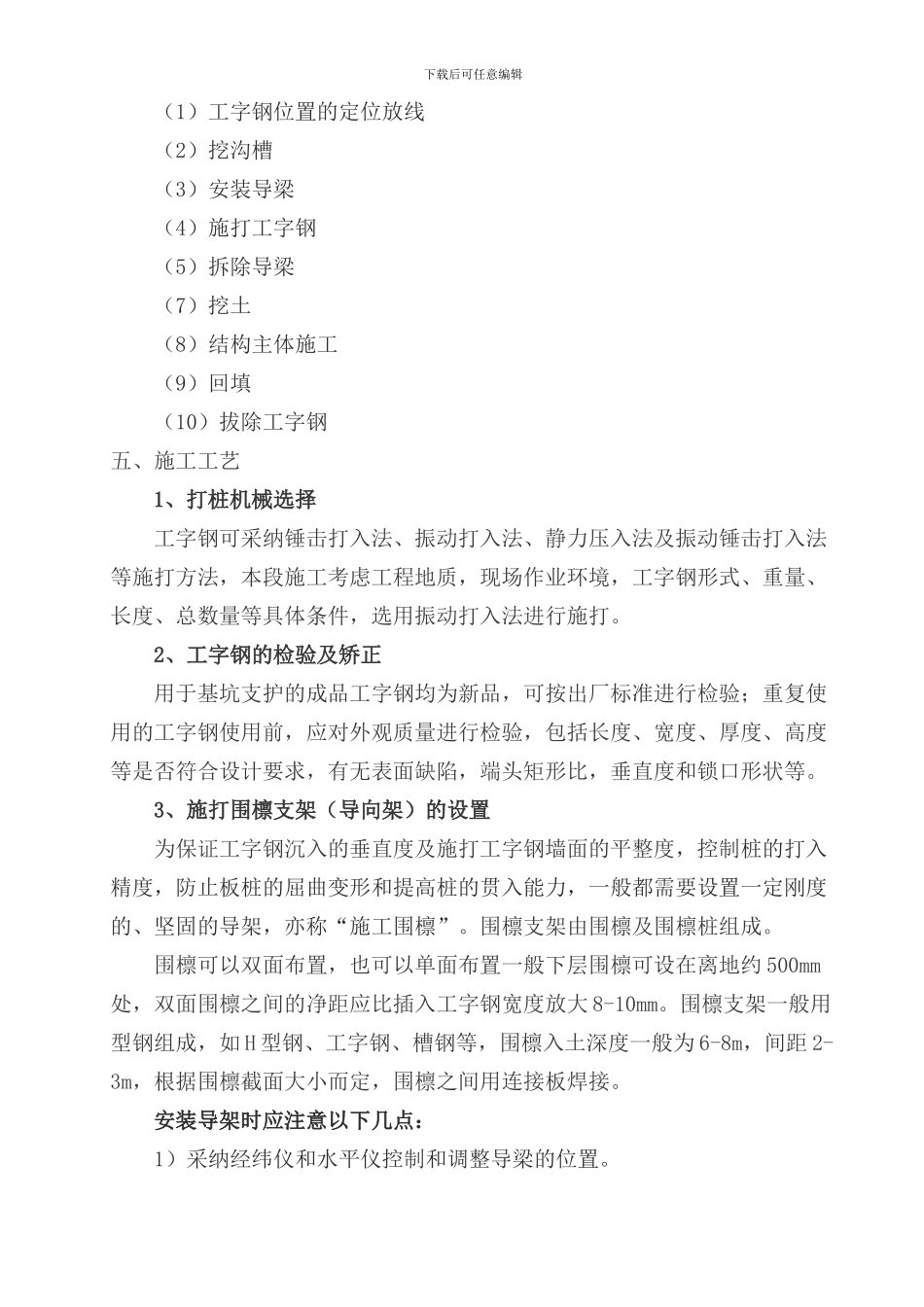

下载后可任意编辑佳木斯市政道路通江街及通园巷公铁立交工程二标段人行通道及框构工程工字钢基坑支护施工方案一、适用范围本工程工字钢基坑支护主要用于佳木斯市政道路通江街及通园巷公铁立交工程二标段人行通道及框构工程,在基坑开挖前施打工字钢以加固既有路基及基坑外土方,确保既有线行车安全及基坑安全。二、工字钢支护施工概况铁路北侧人行梯道、联盟路接长框构及铁路南侧过街地道基坑开挖采纳两道 36a 型 12 米长工字钢支护,两道工字钢间距 1m,距结构物预留 2m 工作面,内侧工字钢较外侧工字钢低 5m 进行放坡。工字钢就位后采纳履带式液压挖土机 KATO-1250 或 KATO-1430 带 VH-2000 或 VH-3000 的液压振锤的锤机施打,施打前一定要熟悉地下管线、构筑物的情况,认真放出准确的支护桩中线。考虑到工字钢较长,在施打中,工字钢容易向一边倾斜,由于倾斜误差积累不易纠正,难以控制工字钢的平直度,所以工字钢施工采纳逐根打入法。逐根打入法可以确保工字钢不发生屈曲、扭转、倾斜和墙面凹凸,打入精度高,易于实现封闭合拢。施工时,将 1 根工字钢插入导架内,用缆风绳固定确保不摇摆,然后再施打。三、工字钢施工的一般要求(1)工字钢的设置位置要符合设计要求,便于结构主体施工,即在结构最突出的边缘外留 2m 有支模、拆模的余地。(2)基坑护壁工字钢的平面布置形状应尽量平直整齐,避开不规则的转角,以便标准工字钢的利用和支撑设置。(3)整个结构主体施工期间,在挖土、吊运、绑扎钢筋、浇筑混凝土等施工作业中,严禁碰撞支撑,禁止任意拆除支撑,禁止在支撑上任意切割、电焊,也不应在支撑上搁置重物。四、工字钢施工的顺序下载后可任意编辑(1)工字钢位置的定位放线(2)挖沟槽(3)安装导梁(4)施打工字钢(5)拆除导梁(7)挖土(8)结构主体施工(9)回填(10)拔除工字钢五、施工工艺1、打桩机械选择工字钢可采纳锤击打入法、振动打入法、静力压入法及振动锤击打入法等施打方法,本段施工考虑工程地质,现场作业环境,工字钢形式、重量、长度、总数量等具体条件,选用振动打入法进行施打。2、工字钢的检验及矫正用于基坑支护的成品工字钢均为新品,可按出厂标准进行检验;重复使用的工字钢使用前,应对外观质量进行检验,包括长度、宽度、厚度、高度等是否符合设计要求,有无表面缺陷,端头矩形比,垂直度和锁口形状等。3、施打围檩支架(导向架)的设置为保证工字钢沉入的垂直度及施打工字钢墙面...
