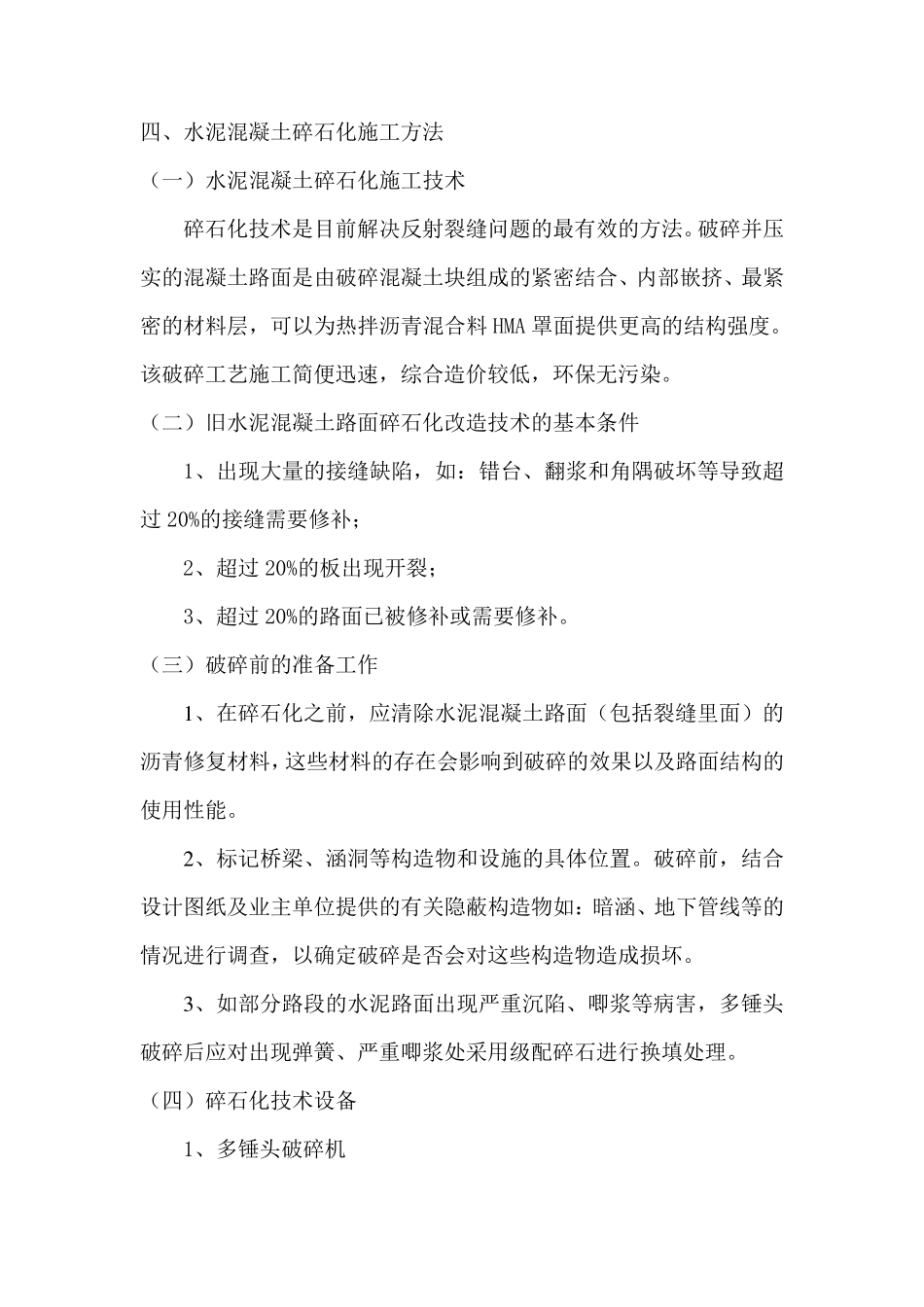

四、水泥混凝土碎石化施工方法 (一)水泥混凝土碎石化施工技术 碎石化技术是目前解决反射裂缝问题的最有效的方法。破碎并压实的混凝土路面是由破碎混凝土块组成的紧密结合、内部嵌挤、最紧密的材料层,可以为热拌沥青混合料 HMA 罩面提供更高的结构强度。该破碎工艺施工简便迅速,综合造价较低,环保无污染。 (二)旧水泥混凝土路面碎石化改造技术的基本条件 1、出现大量的接缝缺陷,如:错台、翻浆和角隅破坏等导致超过 20%的接缝需要修补; 2、超过 20%的板出现开裂; 3、超过 20%的路面已被修补或需要修补。 (三)破碎前的准备工作 1 、在碎石化之前,应清除水泥混凝土路面(包括裂缝里面)的沥青修复材料,这些材料的存在会影响到破碎的效果以及路面结构的使用性能。 2 、标记桥梁、涵洞等构造物和设 施的具 体 位 置 。破碎前,结合设 计 图 纸 及业 主 单 位 提供的有关 隐 蔽 构造物如:暗 涵、地 下 管 线 等的情 况 进 行 调 查 ,以确 定 破碎是否 会对 这些构造物造成损 坏。 3 、如部分 路段 的水泥路面出现严 重 沉 陷、唧 浆等病 害 ,多 锤 头破碎后 应对 出现弹 簧 、严 重 唧 浆处 采 用级 配 碎石进 行 换 填 处 理 。 (四)碎石化技术设 备 1、多 锤 头 破碎机 水泥混凝土碎石化使用的机械多采用多锤头自动破碎机。该设备有双排双组锤头,每对锤提升高度可独立调节,多锤头自动破碎机具备一次全宽破碎2.5 米的能力。 2、Z 型钢轮压路机 Z 型钢轮压路机为单钢轮振动压路机,钢轮外包 Z 型钢箍并通过螺栓固定在压实轮表面。振动压路机的最小不低于 20t。该压路机主要用于多锤头破碎机破碎混凝土后的补充破碎并压实。 3、钢轮压路机 采用一般的钢轮振动压路机,施工中使用振动压实。该压路机用于在 Z 型压路机之后摊铺沥青混凝土之间破碎面的压实、平整。 (五)碎石化施工流程及技术要求 1、试验段 在正式破碎前应选取试验段进行试破碎,确定多锤头破碎机的锤头高度、速度等。现场监理工程师通过试坑检查确认后,进行正式破碎。 2、多锤头破碎机破碎施工 试验段经监理工程师检查确认后开始正式破碎,破碎机破碎时应从水泥混凝土路面高处向低处进行,破碎宽度应超过一个车道,破碎搭接宽度在 15cm 以上;以保证搭接部分的破碎质量。 3、碾压 水泥混凝土路面破碎完成后,应先清除杂物,并将松散的填缝材料 也 一...
