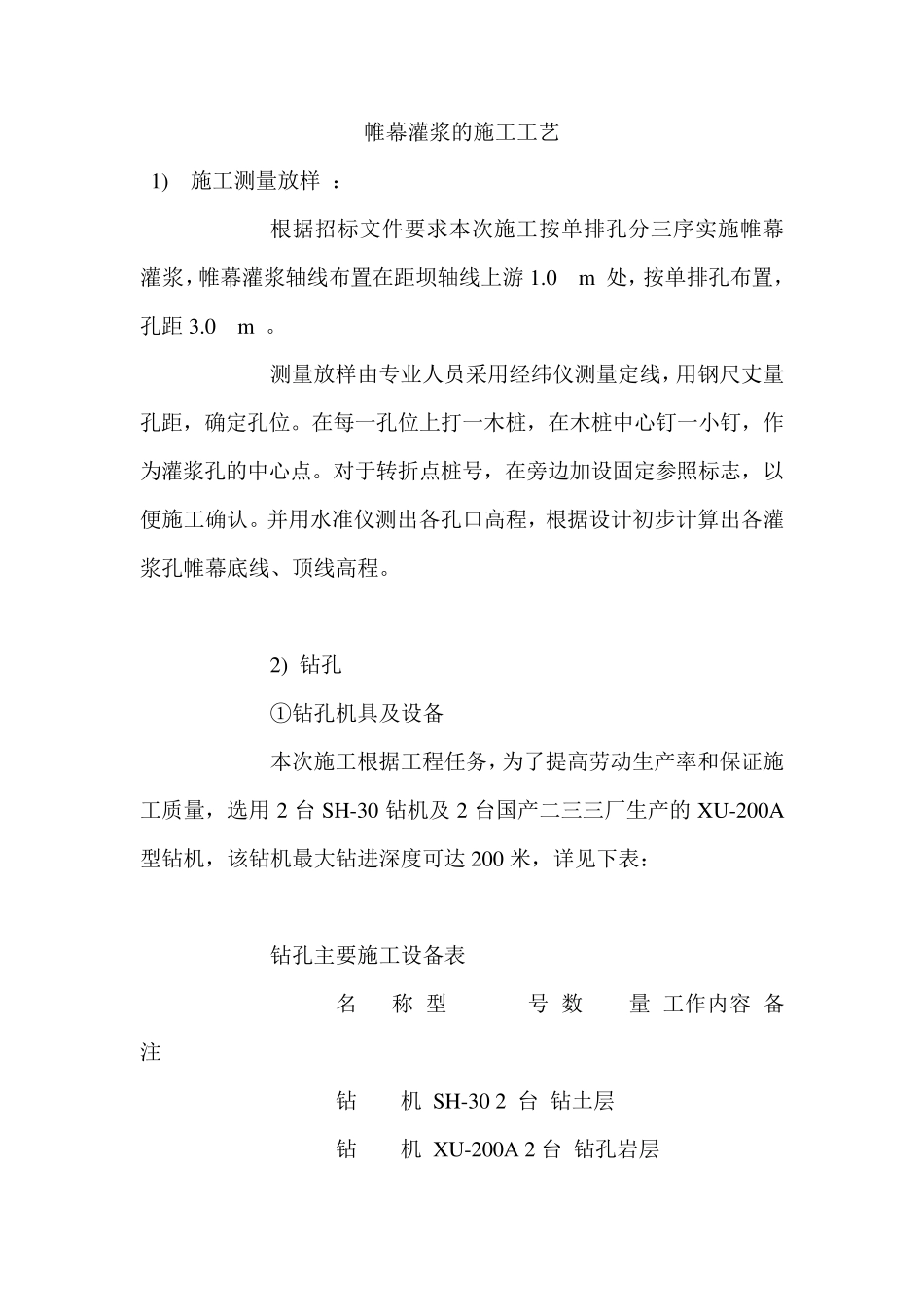

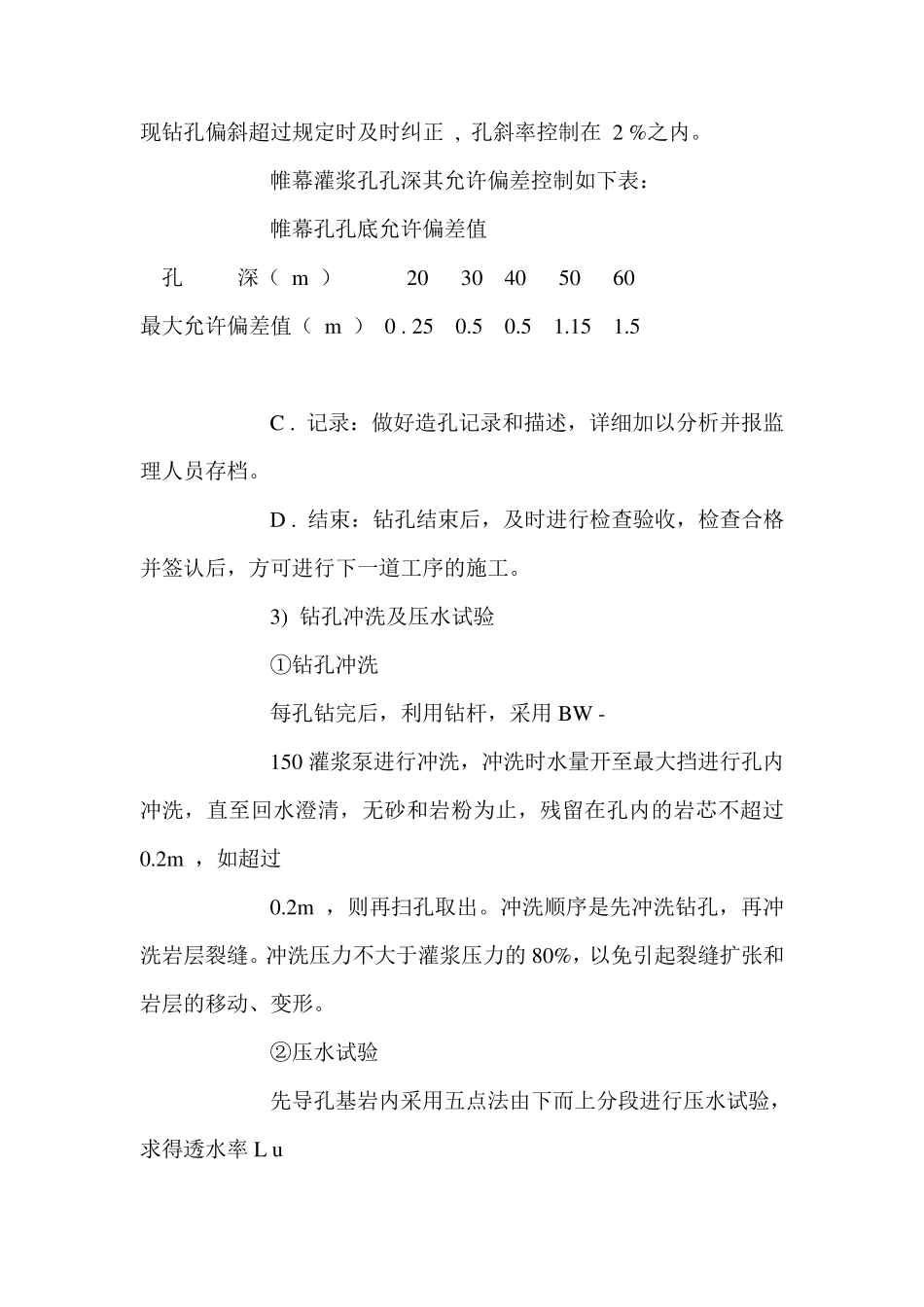

帷幕灌浆的施工工艺 1) 施工测量放样 ： 根据招标文件要求本次施工按单排孔分三序实施帷幕灌浆，帷幕灌浆轴线布置在距坝轴线上游1.0 m 处，按单排孔布置，孔距3.0 m 。 测量放样由专业人员采用经纬仪测量定线，用钢尺丈量孔距，确定孔位。在每一孔位上打一木桩，在木桩中心钉一小钉，作为灌浆孔的中心点。对于转折点桩号，在旁边加设固定参照标志，以便施工确认。并用水准仪测出各孔口高程，根据设计初步计算出各灌浆孔帷幕底线、顶线高程。 2) 钻孔 ①钻孔机具及设备 本次施工根据工程任务，为了提高劳动生产率和保证施工质量，选用2 台 SH-30 钻机及 2 台国产二三三厂生产的XU-200A型钻机，该钻机最大钻进深度可达 200 米，详见下表： 钻孔主要施工设备表 名 称 型 号 数 量 工作内容 备注 钻 机 SH-30 2 台 钻土层 钻 机 XU-200A 2 台 钻孔岩层 灌浆泵 BW-150 2 台 送水冲洗 测斜仪 KXP-1 1 台 钻孔测斜 ②钻孔次序 钻孔按三序次施工，先进行先导孔（Ⅰ序孔）施工，进一步探明地质情况，然后按Ⅱ、Ⅲ序孔分别进行，详见下图 : Ⅰ 序孔 30 00 30 00 30 00 30 00 30 00 30 00 30 00 30 00 帷幕灌浆孔序布置图 ③钻孔操作步骤 根据测量的孔位将钻机设备移机就位，钻孔中心与放样孔位偏差控制在规范允许范围内，然后将钻机垫平，校核立轴竖直。 根据不同地层，采用不同的钻进工艺。土层采用SH-30型钻机冲击，直至基岩，下Φ110 m m 套管，再采用XU-200A 型岩芯钻机旋转钻进，终孔孔径为Φ75 m m 。钻孔深度按照设计孔深钻进。 ④钻孔技术指标 A . 孔位偏差及孔深：孔位力求对中，其水平偏差控制在10 cm 之内。孔深按设计要求控制。 B . 钻孔力求铅直，所有帷幕灌浆孔均全孔测斜。如发现钻孔偏斜超过规定时及时纠正 , 孔斜率控制在 2 %之内。 帷幕灌浆孔孔深其允许偏差控制如下表： 帷幕孔孔底允许偏差值 孔 深（ m ） 20 30 40 50 60 最大允许偏差值（ m ） 0 . 25 0.5 0.5 1.15 1.5 C . 记录：做好造孔记录和描述，详细加以分析并报监理人员存档。 D . 结束：钻孔结束后，及时进行检查验收，检查合格并签认后，方可进行下一道工序的施工。 3) 钻孔冲洗及压水试验 ①钻孔冲洗 每孔钻完后，利用钻杆，采用 BW - 150 灌浆泵进行冲洗，冲洗时水量开至最大挡进行孔内冲洗，直至回水澄清，无砂和岩粉为止，残留在...
