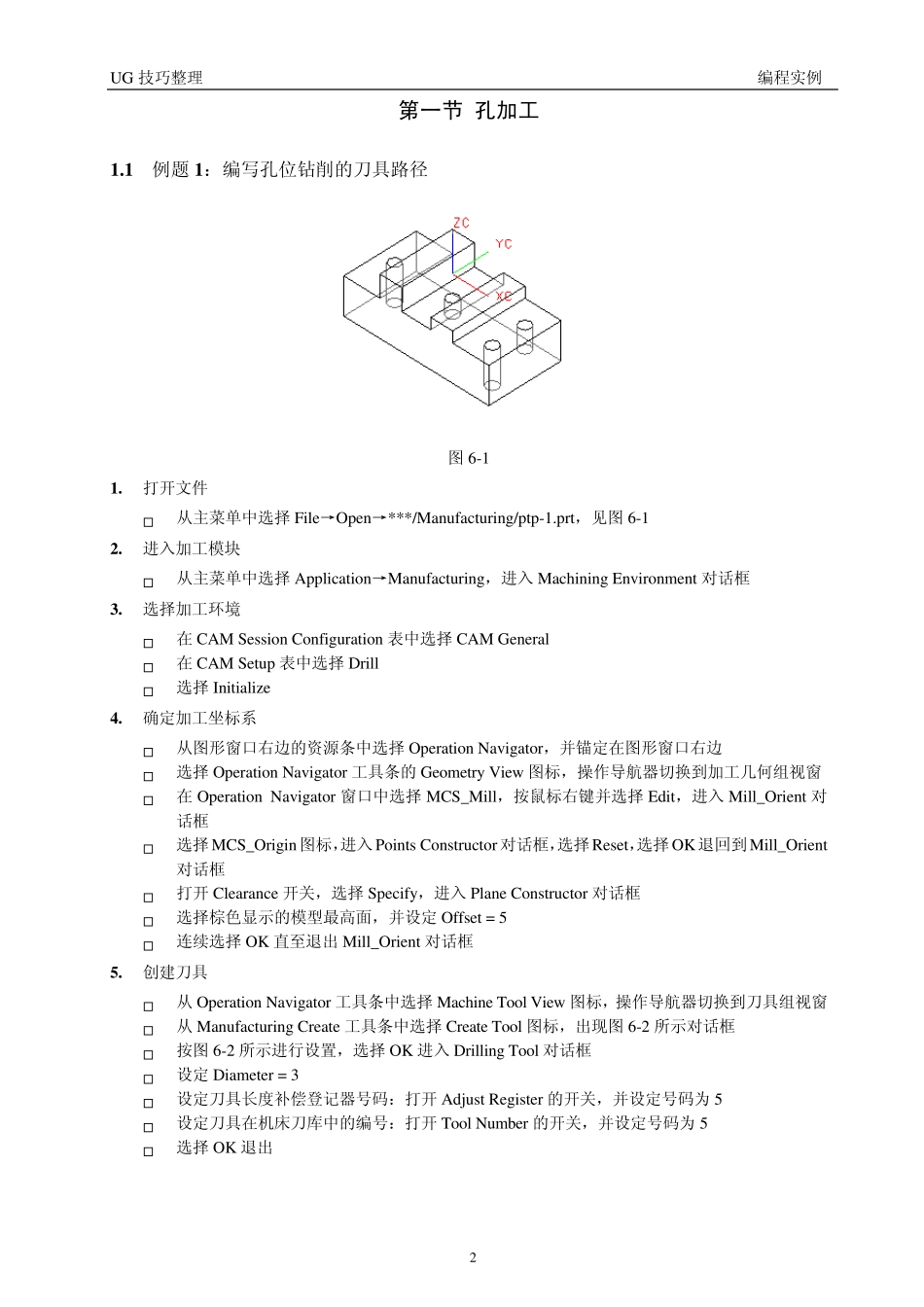

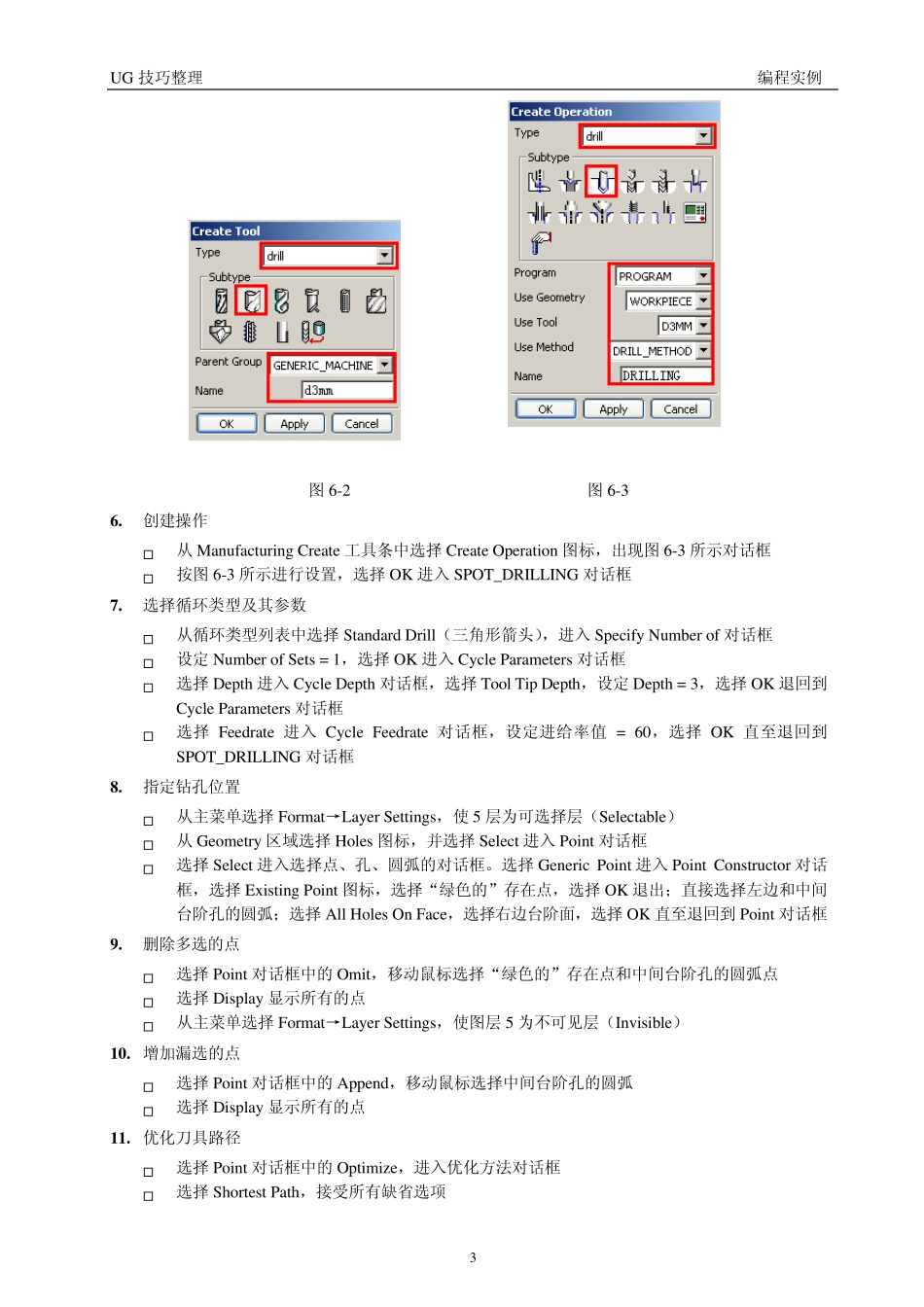

U G 技巧整理 编程实例 1 目 录 第一节 孔加工------------------------（2） 第二节 平面铣------------------------（9） 第三节 表面铣------------------------（22） 第四节 穴型加工----------------------（26） 第五节 等高轮廓铣--------------------（33） 第六节 固定轴轮廓铣------------------（36） UG 技巧整理 编程实例 2 第一节 孔加工 1 .1 例题1 ：编写孔位钻削的刀具路径 图6-1 1 . 打开文件  从主菜单中选择File→Open→***/Manufacturing/ptp-1.prt，见图6-1 2 . 进入加工模块  从主菜单中选择Application→Manufacturing，进入 Machining Environment 对话框 3 . 选择加工环境  在 CAM Session Configuration 表中选择CAM General  在 CAM Setup 表中选择Drill  选择Initialize 4 . 确定加工坐标系  从图形窗口右边的资源条中选择Operation Navigator，并锚定在图形窗口右边  选择Operation Navigator 工具条的Geometry View 图标，操作导航器切换到加工几何组视窗  在 Operation Navigator 窗口中选择MCS_Mill，按鼠标右键并选择Edit，进入 Mill_Orient 对话框  选择MCS_Origin 图标，进入 Points Constructor 对话框，选择Reset，选择OK退回到Mill_Orient对话框  打开Clearance 开关，选择Specify，进入 Plane Constructor 对话框  选择棕色显示的模型最高面，并设定 Offset = 5  连续选择OK 直至退出 Mill_Orient 对话框 5 . 创建刀具  从Operation Navigator 工具条中选择Machine Tool View 图标，操作导航器切换到刀具组视窗  从Manufacturing Create 工具条中选择Create Tool 图标，出现图6-2 所示对话框  按图6-2 所示进行设置，选择OK 进入 Drilling Tool 对话框  设定 Diameter = 3  设定刀具长度补偿登记器号码：打开Adjust Register 的开关，并设定号码为 5  设定刀具在机床刀库中的编号：打开Tool Number 的开关，并设定号码为 5  选择OK 退出 UG 技巧整理 编程实例 3 图6-2 图6-3 6 . 创建操作  从Manufacturing Create 工具条中选择Create Operation 图标，出现图6-3 所示对话框  按图6-3 所示进行设置，选择OK 进入SPOT_DRILLING 对话框 7 . 选择循环类型及其参数  从循环类型列...
