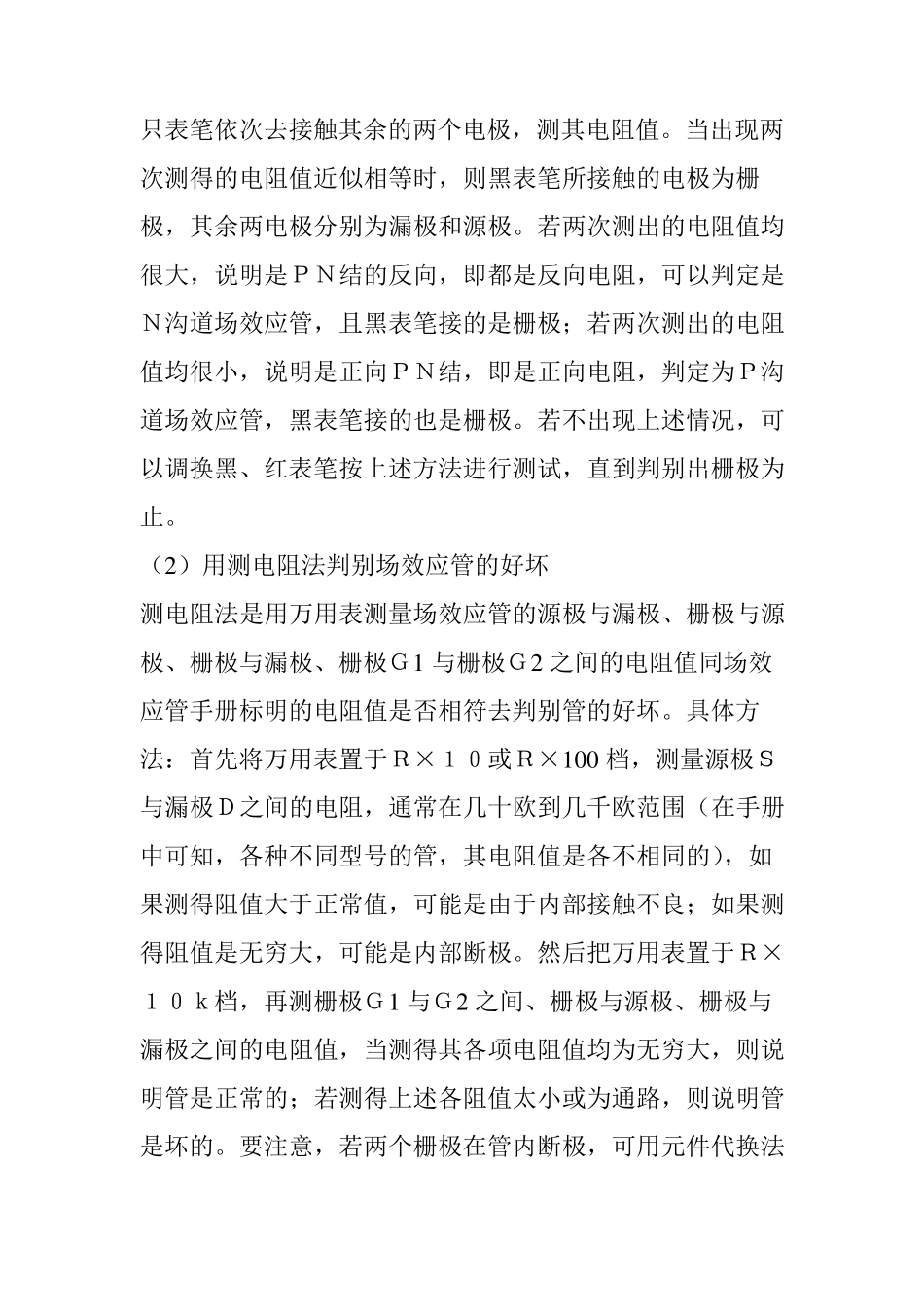

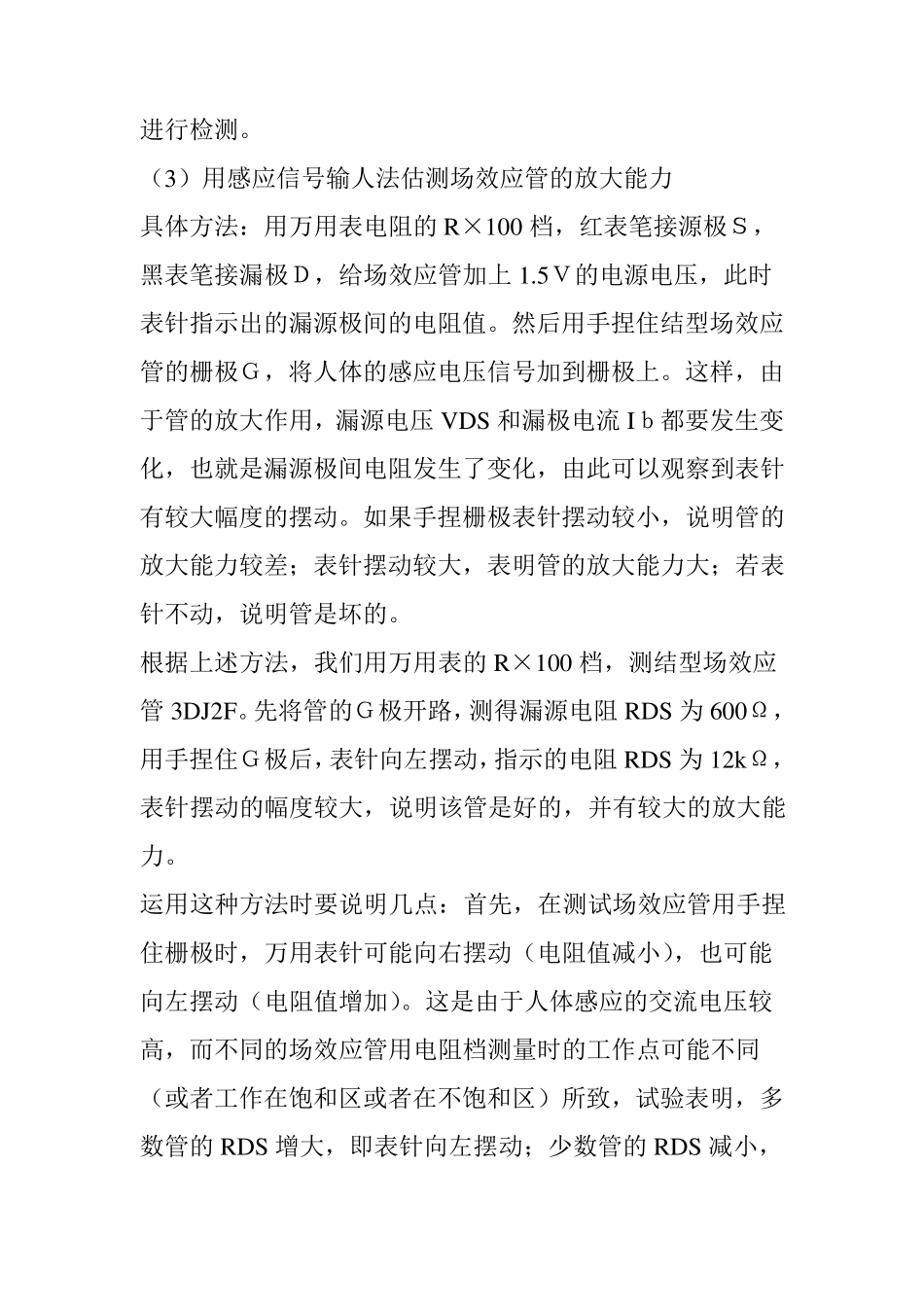

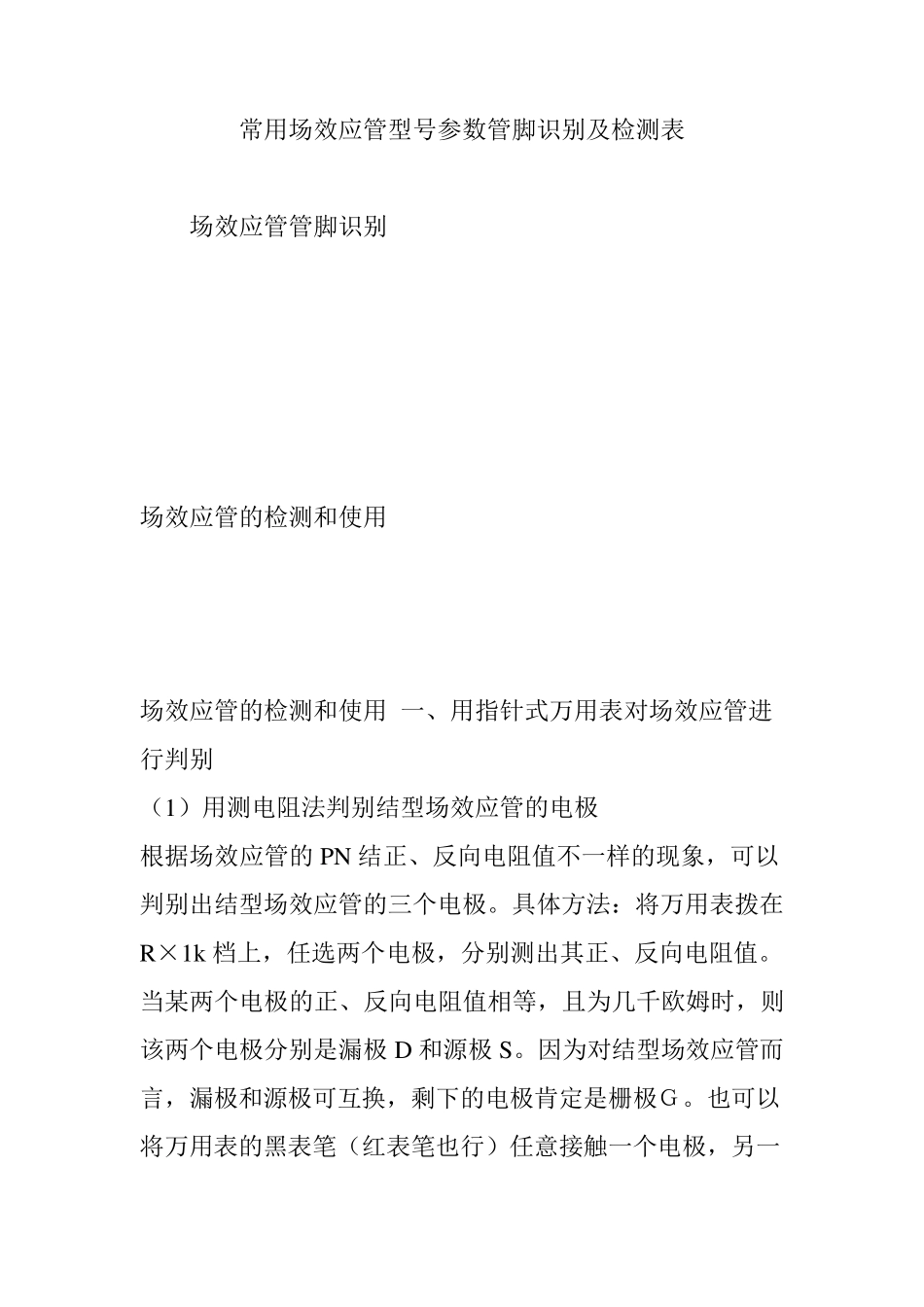

常用场效应管型号参数管脚识别及检测表 场效应管管脚识别 场效应管的检测和使用 场效应管的检测和使用 一、用指针式万用表对场效应管进行判别 （1）用测电阻法判别结型场效应管的电极 根据场效应管的PN 结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。具体方法：将万用表拨在R×1k 档上，任选两个电极，分别测出其正、反向电阻值。当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D 和源极S。因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。 （2 ）用测电阻法判别场效应管的好坏 测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1 与栅极Ｇ2 之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。具体方法：首先将万用表置于Ｒ×１０或Ｒ×1 0 0 档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1 与Ｇ2 之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。要注意，若两个栅极在管内断极，可用元件代换法进行检测。 （3）用感应信号输人法估测场效应管的放大能力 具体方法：用万用表电阻的R×100 档，红表笔接源极Ｓ，黑表笔接漏极Ｄ，给场效应管加上 1.5Ｖ的电源电压，此时表针指示出的漏源极间的电阻值。然后用手捏住结型场效应管的栅极Ｇ，将人体的感应电压信号加到栅极上。这样，由于管的放大作用，漏源电压 VDS 和漏极电流 Iｂ都要发生变化，也就是漏源极间电阻发生了变化，由此可以观...
