空压机工作原理VIP免费

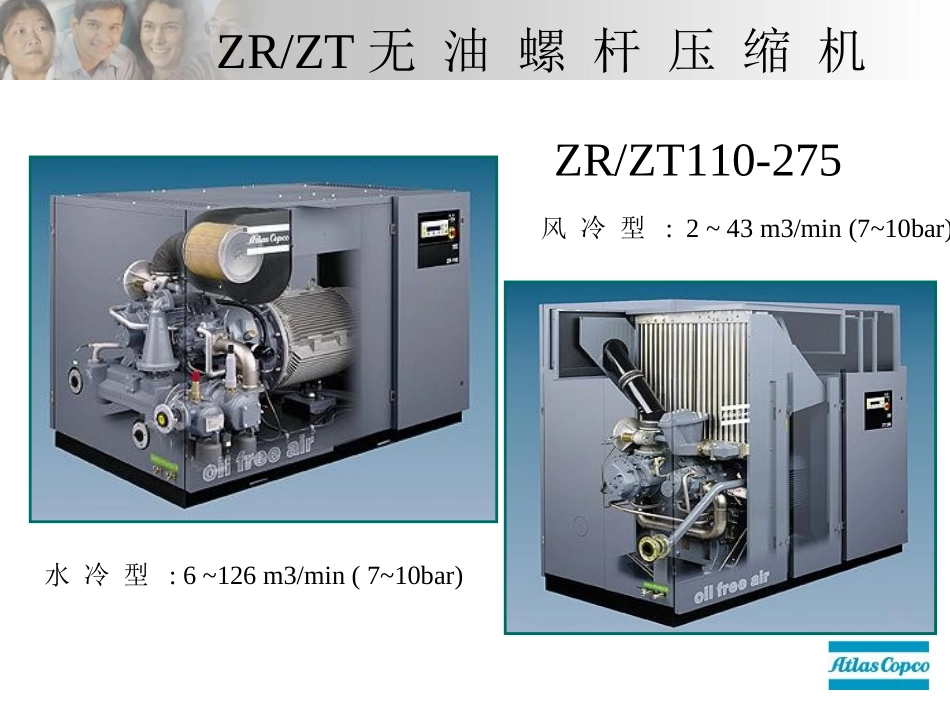

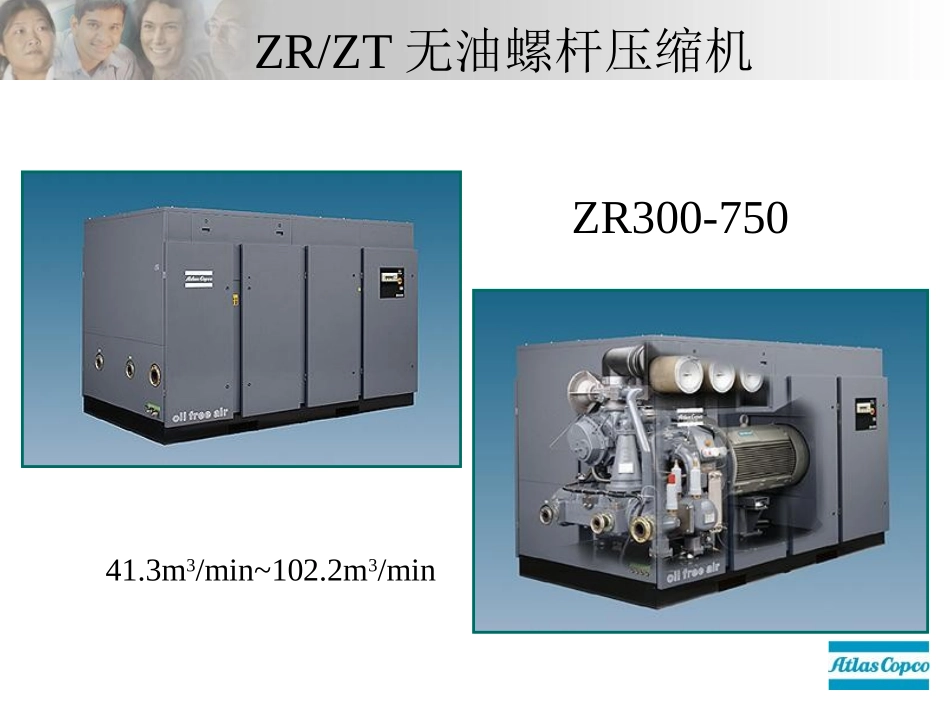

ZR无油螺杆压缩机COMPRESSOR风冷型:2~43m3/min(7~10bar)水冷型:6~126m3/min(7~10bar)ZR/ZT110-275ZR/ZT无油螺杆压缩机ZR300-750ZR/ZT无油螺杆压缩机41.3m3/min~102.2m3/min压缩机的分类：一、位移式压缩机：它是靠压缩介质的体积来提高压力,是一种变压恒流量的机器.它包括活塞式压缩机和各种不同形式的回转式压缩机（我国通称容积式压缩机）二、动力式压缩机：它是将动力能转化为压力能,是一种恒压变流量的机器.常见的如离心式压缩机转子压缩比转子压缩比==————————————————————————————出口压力出口压力+1.0+1.0bar(bar(绝对压力）绝对压力）进口压力进口压力+1.0+1.0bar(bar(绝对压绝对压力）力）例：低压转子例：低压转子卸载时；卸载时；加载时；加载时；––0.7+10.7+1––0.9+10.9+12.3+12.3+10.0+10.0+1低压转子的压缩比压缩比压缩比=——————=——————==33压缩比压缩比=——————=——————==3.33.3ZR无油螺杆轴向轴承径向轴承阴螺杆阳螺杆增速齿轮迷宫型密封水腔油腔透气孔同步齿轮平衡活塞平衡膜片本图表螺杆压缩机中空气的压缩过程：图1空气充满两转子之间，然后随转动空间依次愈来愈缩小。压缩机组件压缩机组件空气过滤器冷却水进出口低压转子和高压转子空气入口和节流箱无油螺杆机组件油冷却器油呼吸器后冷却器和中间冷却器疏水器低压转子排气端侧面无油螺杆机组件ZR无油螺杆压缩机结构图4：空气过滤器盖AF：空气过滤器TV：加下载阀EI：低压转子DP2冷却水管WO冷却水出CA后冷3MD连接管CI中冷WI冷却水进AO送气口DP1排水口SVH高压安全阀DRA后冷疏水器SVI低压安全阀DRI中冷疏水器Eh高压转子M1马达1马达转向标记2盖压缩空气油冷却水ZR水冷机组空气吸入口空气过滤器节流阀高压排气阀和排气消音器低压转子高压转子油泵油冷却器油旁通阀油过滤器疏水器单向阀消音器中冷后冷冷却水进口冷却水出口空气输出口油箱PDT02TT11TT18TT21TT29TT51TT58TT59PT18PT29TT44PT49ZR系列无油螺杆压缩机IMDworkflow.exe一、空气流程空气由过滤器（AF）过滤吸入低压机头（E1），压缩后压缩气体进入中冷却器（Ci）冷却。冷却后的压缩空气进入高压机头（Eh）进一步压缩，此压缩空气流经消声器（AS）降噪，后冷却器(Ca)冷却后进入气网。同时提供一个单向阀（CV）：该单向阀安装在消声器的下游，控制空压机自动加载和卸载使气网的压力维持在可设定的压力范围内，它同时保护空压机并监测易损件。空压机工作原理二、调节系统根据压缩空气的消耗量，电脑控制器（CM-图）控制空压机自动加载和卸载使气网的压力维持在可设定的压力范围内，它同时保护空压机并监测易损件。空压机工作原理一级压缩排气消音器高压排气阀进气阀加载活塞电磁阀ABC10%进气-0.9bar-0.7bar中间压力膜片转换阀大气0bar高压转子出口LPZR空压机卸载状态K04AC24VZR空压机卸载状态卸载中如果压缩空气的消耗量低于空压机排气量，气网压力增加。当气网压力到达工作压力的上限（卸载压力）时，电磁阀（Y1）失电，在弹簧力的作用下电磁阀的活塞移动，控制空气停止向卸荷阀（UA）供气：1.卸荷阀（UA）阀腔（1）中的控制压力气体通过电磁阀（Y1）和阀腔（3）向压缩机机头（E1）进口处放空。空压机工作原理2.当阀腔（1和3）之间不再有压差，活塞（2）在弹簧力作用下返回，导致满载/空载阀（TV）关闭和卸荷阀（UV）打开。3.单向阀（CV）和阀（UV）之间的压缩空气通过消声器（US）放空。单向阀（CV）关闭。4.中冷却器(Ci)出现真空，膜片（4）移到左面。空压机停止供气（10%），空压机卸载运行。空压机工作原理100%进气BC膜片转换阀中间压力2.3bar压缩机电磁阀进气阀加载活塞高压排气阀排气消音器AC24VZR空压机加载状态0barK04A空滤100%ABC中间压力2.3bar高压排气阀进气阀加载活塞单向阀电磁阀电脑膜片转换阀一级压缩二级压缩消音器中冷后冷油冷油泵旁通阀油滤ZT空压机加载状态AC24V排气消音器疏水器加载中当气网压力降低到工作压力（加载压力）的下限时，电磁阀（Y1）得电。电磁阀（Y1）的活塞克服弹簧力移动导致控制空气通向卸荷阀（UA）：1.大气压力允许通过电磁阀（Y1）来到卸荷阀（UA）的阀腔（1）...
