蜡型义齿基托材料VIP专享VIP免费

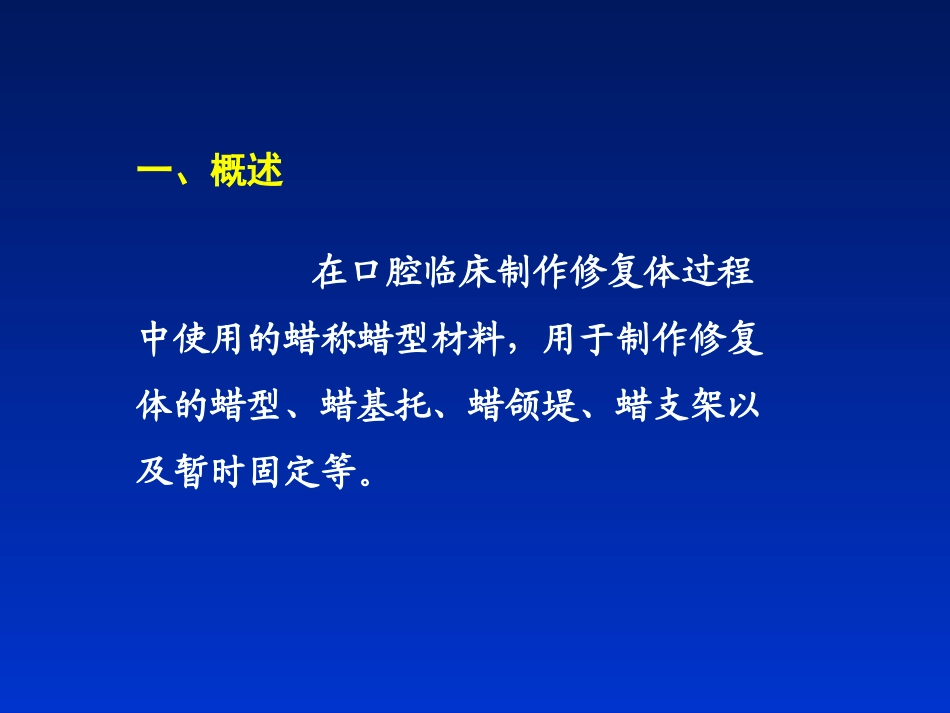

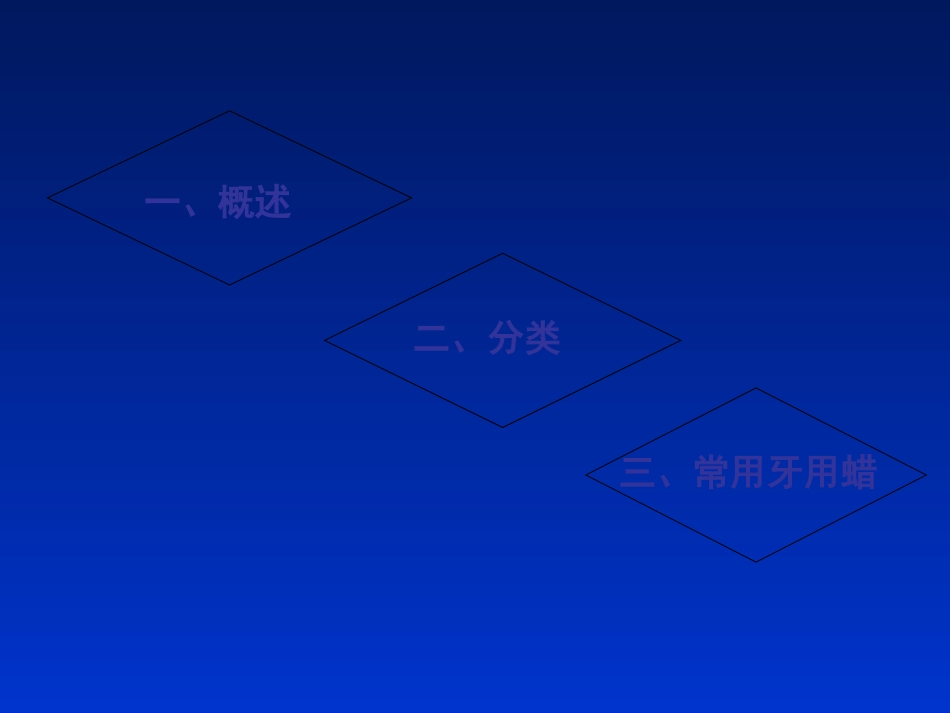

蜡型材料Waxes一、概述二、分类三、常用牙用蜡一、概述在口腔临床制作修复体过程中使用的蜡称蜡型材料，用于制作修复体的蜡型、蜡基托、蜡颌堤、蜡支架以及暂时固定等。二、分类（一）按蜡的性态分类动物蜡（如蜂蜡、虫蜡等）；植物蜡（棕榈蜡栌蜡椰子蜡等）；矿物蜡（石蜡、地蜡等）；合成蜡（如塑料蜡）。（二）按蜡的用途分类模型蜡patternwaxesincludeinlay,castingandbaseplatewaxes.印模蜡impressionwaxes（如咬合蜡等）；造形蜡processingwaxes（如颌堤蜡、粘蜡等）。模型蜡patternwaxesPatternwaxesincludeinlay,castingandbaseplatewaxes.结构Waxesarecomposedofhigh-molecularweightorganticmolecules.蜡的化学组成主要碳氢化合物或高级脂肪酸与高级一元醇组成，因羧酸的碳原子数或醇的链长短不同，其性能有所差异。（二）性能羧酸的碳原子数越多，其熔点和软化点越高，相反则低。醇链越长，则软韧性越大，反之则小。蜡中尚有各种不同的游离酸及醇等，使各种蜡的物理性能有所差异。1、熔点范围与软化温度•熔点范围meltingrange：蜡开始熔解的温度和全部熔解时的温度不一样，后者往往要升高5～10℃，这一段温度，称为熔点范围。石蜡的熔点范围是42～62℃，棕榈蜡是84～90℃。•软化温度：软化温度有两种含义，一是蜡本身有一个特定软化点温度，一是指广义的可供操作和塑形的温度。它与流动性和可塑性有密切关系。2、热胀率Thermalexpansion要求牙用蜡的热胀率要小。•热胀率大的蜡，收缩率也大。•选择热胀率低的蜡，可降低其收缩率，提高蜡模的准确性。3、流动性Flow蜡的流动性，是指流变性和可塑性的结合，常用加压缩短率来考察。蜡流动性的大小，是由蜡本身密度、粘度和软化温度所决定的。蜡的种类30。C37。C40。C45。C直接法用（I型）1.0%以下20%以下70%—90%间接法用（II型）1.0%以下50%以上70%—90%Flowgreatlyincreasesasthemeltingrangeofthewaxisapproachedorastheloadanditslengthofapplicationareincreased.蜡的流动性影响蜡型的准确性。4、变形与应力松弛蜡型材料在制成蜡型后，具有收缩性，形成内应力。内应力在蜡遇热或随时间而缓慢释放，形成应力松弛而随之变形，影响修复体的精确性。在临床，当蜡型需保存时，应冷却固定预防。Stressremaininginawaxasaresultofmanipulationisresidualstress.•简单局部义齿马鞍蜡基托向颊舌侧张口变形等。•全口托牙蜡型的后堤离开石膏模型0.5～1.0mm间隙。5、其它性能蜡型材料的颜色，要与口腔有关组织有明显的区别，与模型材料颜色相区别，便于准确操作。要求铸造蜡在高温铸造时能气化，经挥发后不留下烧灼残渣(Excessresidue)。三、常用牙用蜡组成：石蜡60%棕榈蜡25%地蜡10%蜂蜡5%铸造蜡Castingwax石蜡性能•石油高沸点产物，其主要成分是26-30碳原子的碳氢化合物（或称链烷烃）。其分子结构式为：CH3-CH2)n-CH3n=26-30。•石蜡的熔点范围是44～65℃，分子量高的石蜡熔点较高。石蜡的流动性好，冷却凝固后有一定的收缩性，但收缩比较小。硬度低，质松脆，易折断，雕刻性较差。地蜡性能•主要成份为二十九酸与二十四醇。•熔点范围68～72℃。熔点较高的在65～95℃之间，其结晶结构精细，韧性和柔性优于石蜡。加入在铸造蜡中，除韧性好外，还具有光泽度高的优点。蜂蜡性能•脂类化合物，主要由十六酸、蜂花酯，加上饱和与不饱和的碳氢化合物以及高分子有机酸所组成，其分子结构式为CH15-H31-COO-C30H61，呈白色、黄色或黄褐色。•在铸造蜡中的作用是质软，易弯曲，韧性、可塑性、雕刻性好，有光泽等优点。棕榈蜡性能•二十九酸与二十九醇及二十六酸与二十六醇的混合物。•熔点范围在84～86℃之间，呈黄绿色，光泽强，硬度高，脆性大。在石蜡中加入2～3%的棕榈蜡，可使石蜡的熔点从40℃提高到63℃。棕榈蜡的加入，更主要为提高强度。铸造蜡应用•铸造蜡根据不同的修复需要，分为嵌体蜡和铸造金属支架蜡。•嵌体蜡要求流动性好，软化温度合适，热膨胀率小。铸造金属支架蜡，用于铸造金属支架、基托固位体等的蜡模，在性能要求上，可稍低于嵌体蜡。基托蜡baseplatewaxes•组成石蜡70—80%蜂蜡20%棕榈蜡（地蜡川...
