整车部技术手册-产品技术定义描述VIP专享VIP免费

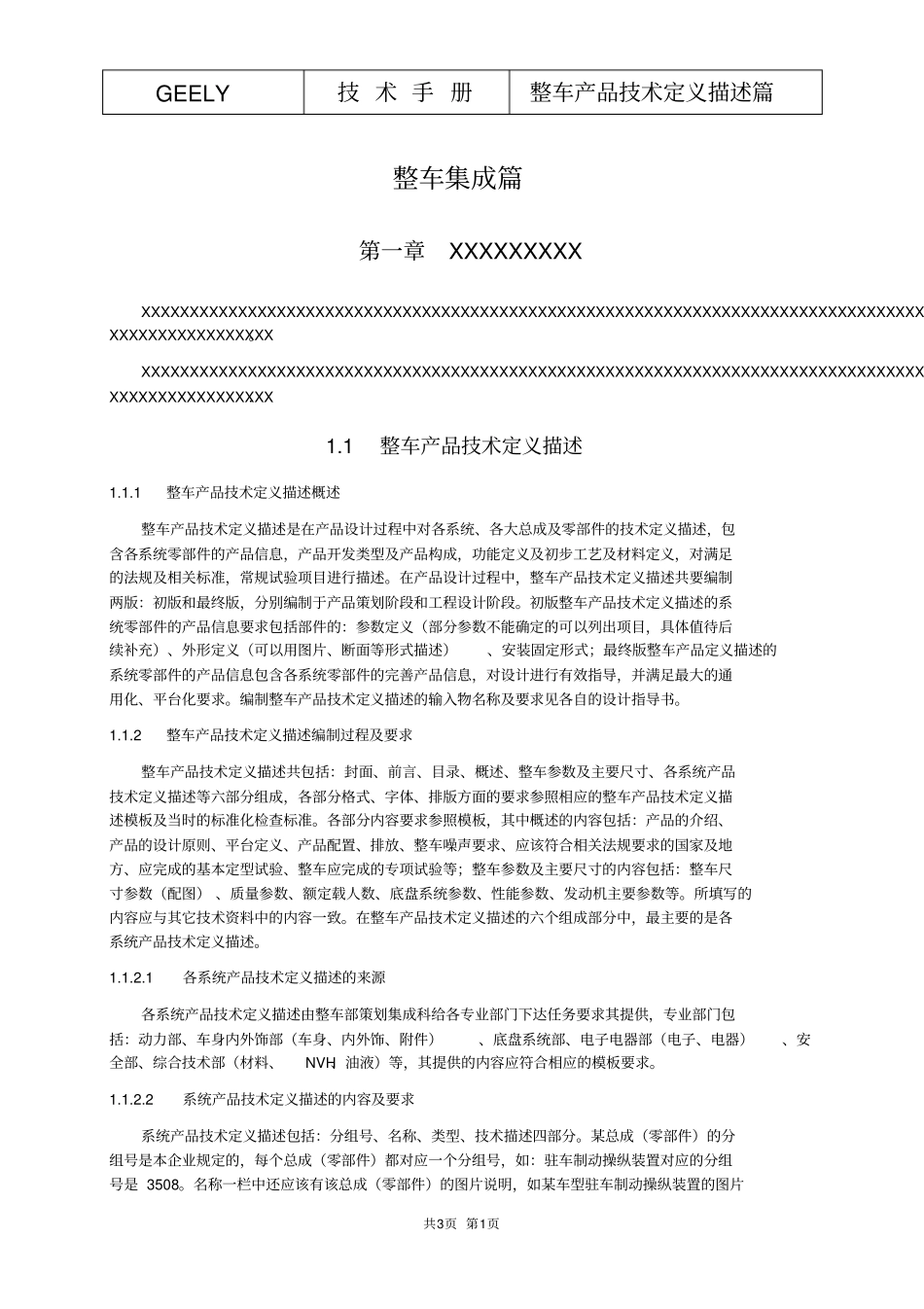

GEELY技 术 手 册整车产品技术定义描述篇共3页 第1页整车集成篇第一章 XXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX。XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX．1.1 整车产品技术定义描述1.1.1 整车产品技术定义描述概述整车产品技术定义描述是在产品设计过程中对各系统、各大总成及零部件的技术定义描述，包含各系统零部件的产品信息，产品开发类型及产品构成，功能定义及初步工艺及材料定义，对满足的法规及相关标准，常规试验项目进行描述。在产品设计过程中，整车产品技术定义描述共要编制两版：初版和最终版，分别编制于产品策划阶段和工程设计阶段。初版整车产品技术定义描述的系统零部件的产品信息要求包括部件的：参数定义（部分参数不能确定的可以列出项目，具体值待后续补充）、外形定义（可以用图片、断面等形式描述）、安装固定形式；最终版整车产品定义描述的系统零部件的产品信息包含各系统零部件的完善产品信息，对设计进行有效指导，并满足最大的通用化、平台化要求。编制整车产品技术定义描述的输入物名称及要求见各自的设计指导书。1.1.2 整车产品技术定义描述编制过程及要求整车产品技术定义描述共包括：封面、前言、目录、概述、整车参数及主要尺寸、各系统产品技术定义描述等六部分组成，各部分格式、字体、排版方面的要求参照相应的整车产品技术定义描述模板及当时的标准化检查标准。各部分内容要求参照模板，其中概述的内容包括：产品的介绍、产品的设计原则、平台定义、产品配置、排放、整车噪声要求、应该符合相关法规要求的国家及地方、应完成的基本定型试验、整车应完成的专项试验等；整车参数及主要尺寸的内容包括：整车尺寸参数（配图） 、质量参数、额定载人数、底盘系统参数、性能参数、发动机主要参数等。所填写的内容应与其它技术资料中的内容一致。在整车产品技术定义描述的六个组成部分中，最主要的是各系统产品技术定义描述。1.1.2.1各系统产品技术定义描述的来源各系统产品技术定义描述由整车部策划集成科给各专业部门下达任务要求其提供，专业部门包括：动力部、车身内外饰部（车身、内外饰、附件）、底盘系统部、电子电器部（电子、电器）、安全部、综合技术部（材料、NVH、油液）等，其提供的内容应符合相应的模板要求。1.1.2.2 系统产品技术定义描述的内...
