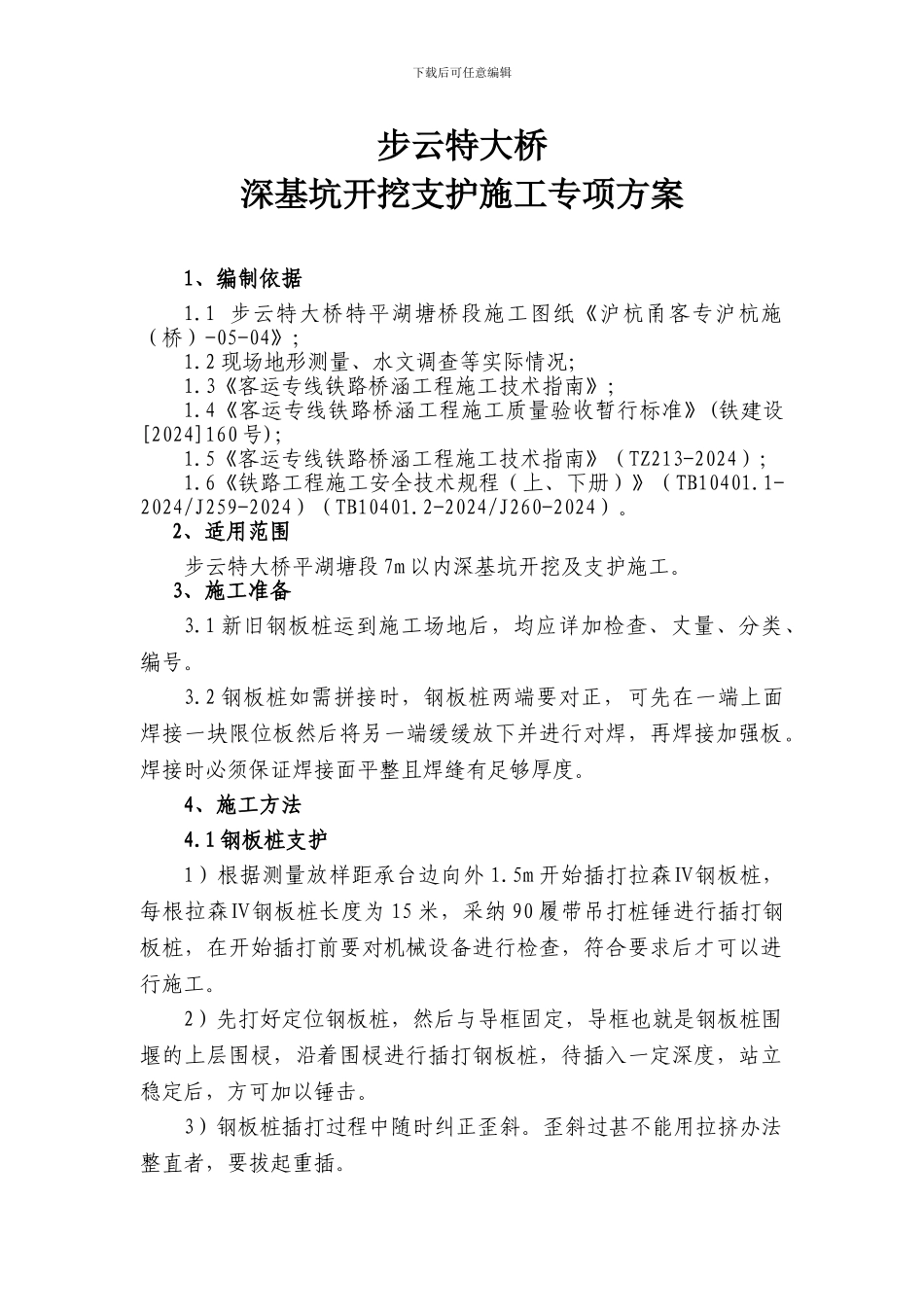

步云特大桥深基坑开挖支护施工专项方案VIP免费

下载后可任意编辑步云特大桥深基坑开挖支护施工专项方案1、编制依据1.1 步云特大桥特平湖塘桥段施工图纸《沪杭甬客专沪杭施（桥）-05-04》；1.2 现场地形测量、水文调查等实际情况；1.3《客运专线铁路桥涵工程施工技术指南》；1.4《客运专线铁路桥涵工程施工质量验收暂行标准》(铁建设[2024]160 号)；1.5《客运专线铁路桥涵工程施工技术指南》（TZ213-2024）；1.6《铁路工程施工安全技术规程（上、下册）》（TB10401.1-2024/J259-2024）（TB10401.2-2024/J260-2024）。2、适用范围步云特大桥平湖塘段 7m 以内深基坑开挖及支护施工。3、施工准备3.1 新旧钢板桩运到施工场地后，均应详加检查、丈量、分类、编号。3.2 钢板桩如需拼接时，钢板桩两端要对正，可先在一端上面焊接一块限位板然后将另一端缓缓放下并进行对焊，再焊接加强板。焊接时必须保证焊接面平整且焊缝有足够厚度。4、施工方法4.1 钢板桩支护1）根据测量放样距承台边向外 1.5m 开始插打拉森Ⅳ钢板桩，每根拉森Ⅳ钢板桩长度为 15 米，采纳 90 履带吊打桩锤进行插打钢板桩，在开始插打前要对机械设备进行检查，符合要求后才可以进行施工。2）先打好定位钢板桩，然后与导框固定，导框也就是钢板桩围堰的上层围棂，沿着围棂进行插打钢板桩，待插入一定深度，站立稳定后，方可加以锤击。3）钢板桩插打过程中随时纠正歪斜。歪斜过甚不能用拉挤办法整直者，要拔起重插。下载后可任意编辑4）钢板桩插打完毕，检查围棂是否与钢板桩焊接牢靠，检查无问题后即可开挖基坑。5）防护钢板桩采纳拉森Ⅳ钢板桩，围棂采纳 400*400 规格 H 型钢，围棂四角设置同型号斜撑于竖撑，斜撑与围棂成 45 度夹角，采纳焊接固结连接。6）拔桩 钢板桩拔出前，应先将围堰内的支撑及其他设施从上到下陆续拆除，拔出的钢板桩清刷洁净、修整、涂刷防锈油。在运输时，不使碰撞，防止弯曲变形，堆放场地应坚实平整，堆放时应按板桩类型、长度分别编号、登记、堆放整齐。4.2 基坑开挖基坑土方开挖随开挖随支撑,即每进行一层土方开挖,按设计要求即进行坑壁支撑。基坑土方开挖采纳挖掘机开挖，当基坑开挖到一定深度后，土方采纳长臂挖掘机开挖，并采纳自卸汽车外运。基坑支撑采纳工字钢和钢管进行支撑,整个基坑支护从上到下总共设计为2 道。当开挖距基底 300mm 时，应采纳人工开挖，并进行基底找平施打垫层。 1） 第一次土方开挖：挖掘机直接在地面上向下开挖，挖至地面以下一米处进行围棂施工。...
