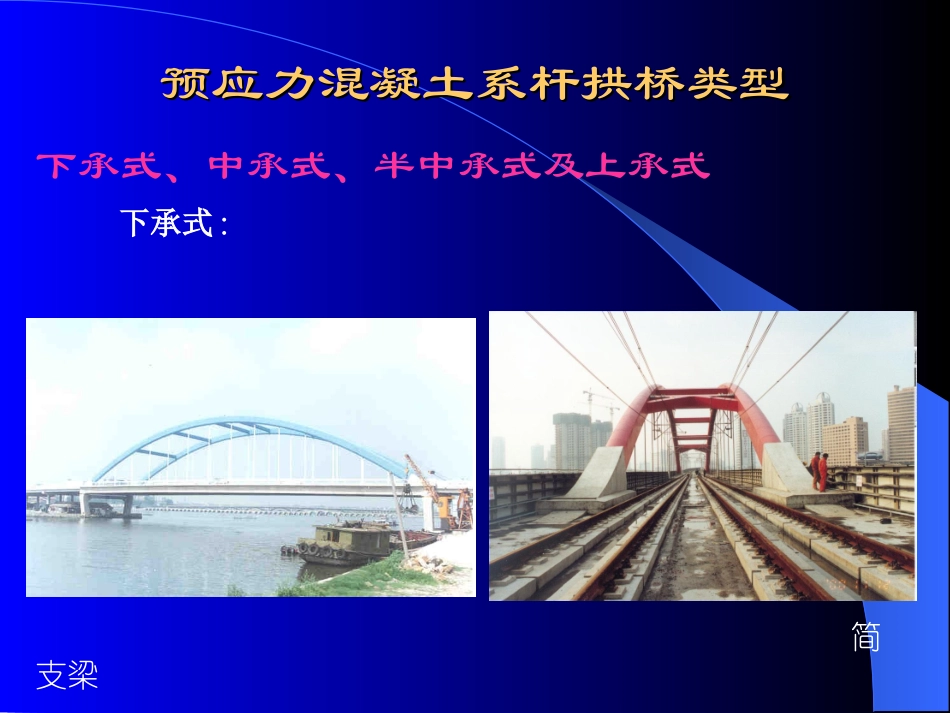

系杆拱桥施工方法系杆拱桥施工方法2012/5/13预应力混凝土系杆拱桥类型预应力混凝土系杆拱桥类型下承式、中承式、半中承式及上承式下承式：简支梁中承式中承式：：五跨连续三跨连续半中承式：二跨连续上承式：三跨连续三跨连续系杆拱桥的特点系杆拱桥的特点①①建筑高度小建筑高度小②②主桥长度短主桥长度短③③跨越范围广跨越范围广550m550m芦浦大桥以及芦浦大桥以及50m50m长纤塘桥长纤塘桥④④造价低造价低系杆拱桥类别系杆拱桥类别系杆拱桥根据拱肋和系杆相对刚度的不同，分为柔性系杆刚性拱、刚性系杆柔性拱、刚性系杆刚性拱。柔性系杆刚性拱，由于系杆只承受拉力，多采用就地浇筑法施工。刚性系杆柔性拱，由于刚性系杆作为偏心手拉构件，有抵抗拉力和弯矩的能力，采用就地浇筑法或预制装配法施工。刚性系杆刚性拱，由于系杆和拱肋刚度大，均能承受轴力和弯矩，可采用就地现浇法施工、整体拼装或整体拖拉施工。实际施工中，收场地和其他条件限制，可多种方法交叉使用。二、施工方法二、施工方法11满堂支架或少支架，先梁后拱满堂支架或少支架，先梁后拱直观施工方法简单直观施工方法简单吊装拱肋难度大吊装拱肋难度大吊杆索力控制技术要求高吊杆索力控制技术要求高经验分段现浇纵梁及后浇接头经验分段现浇纵梁及后浇接头对比实桥检测，恒载对拱梁分布不易掌握对比实桥检测，恒载对拱梁分布不易掌握实际难度：场地要求高，地基或支架预压2无支架施工，先拱后梁，利用拱为支架，吊装或现浇纵横梁、桥面板。完成支承节点。架设拱肋，整体吊装或分段吊装，体系转换。水平推力的平衡及微调措施，体外索抗剪块，防转动措施。泵送混凝土。泵送混凝土。①①压力灌制混凝土，对混凝土级配及掺合剂压力灌制混凝土，对混凝土级配及掺合剂；；②②钢管混凝土钢管与混凝土的连接，防止管钢管混凝土钢管与混凝土的连接，防止管壁膨胀与断面形状选择；壁膨胀与断面形状选择；③③泵送混凝土压强测定及降低压强措施。泵送混凝土压强测定及降低压强措施。吊装纵横梁与体外索设置中横梁体外纵向索利用提升千斤顶安装。吊模板现浇桥面板。吊模板现浇桥面板。转体施工，三跨连续，中跨中央割开，形成二转体施工，三跨连续，中跨中央割开，形成二个单体转动。个单体转动。中心转体偏心转体磨心档块滑道插铁槽滑道磨心盆式支座承台墩柱过渡垫板千斤顶滑道钢垫板或插铁挡块谢谢！
