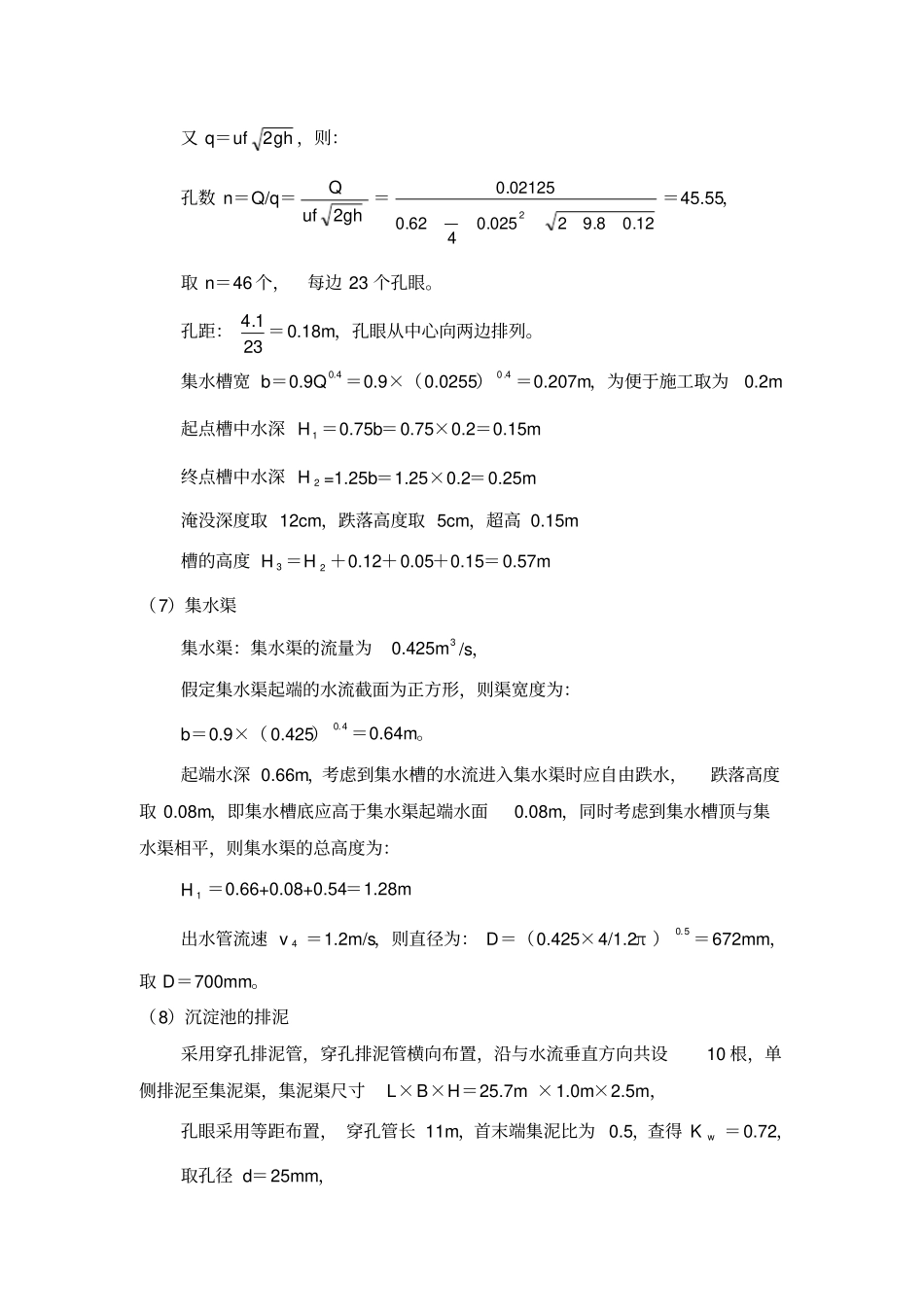

斜管沉淀池计算例题_第1页
1/10

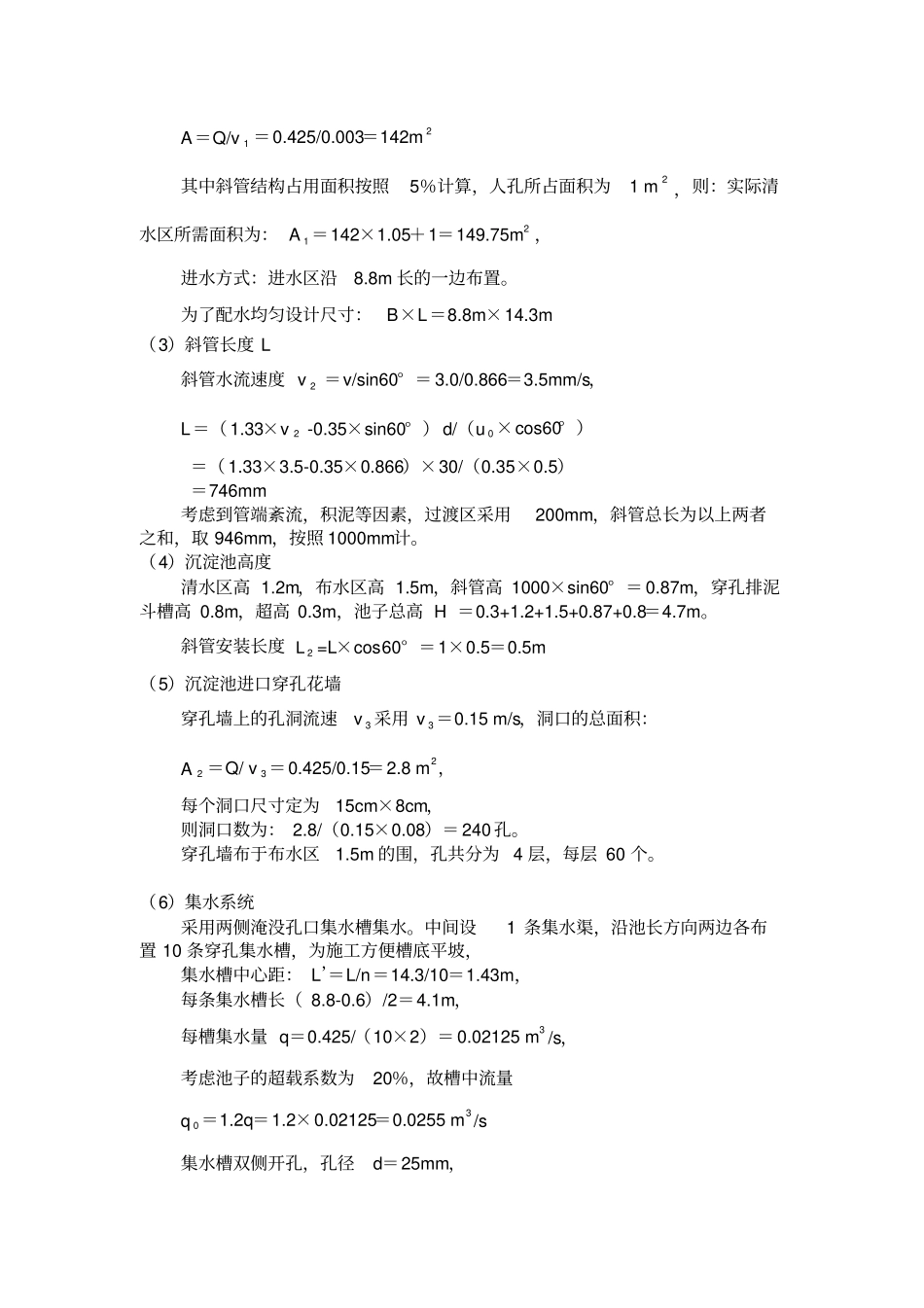

斜管沉淀池计算例题_第2页
2/10

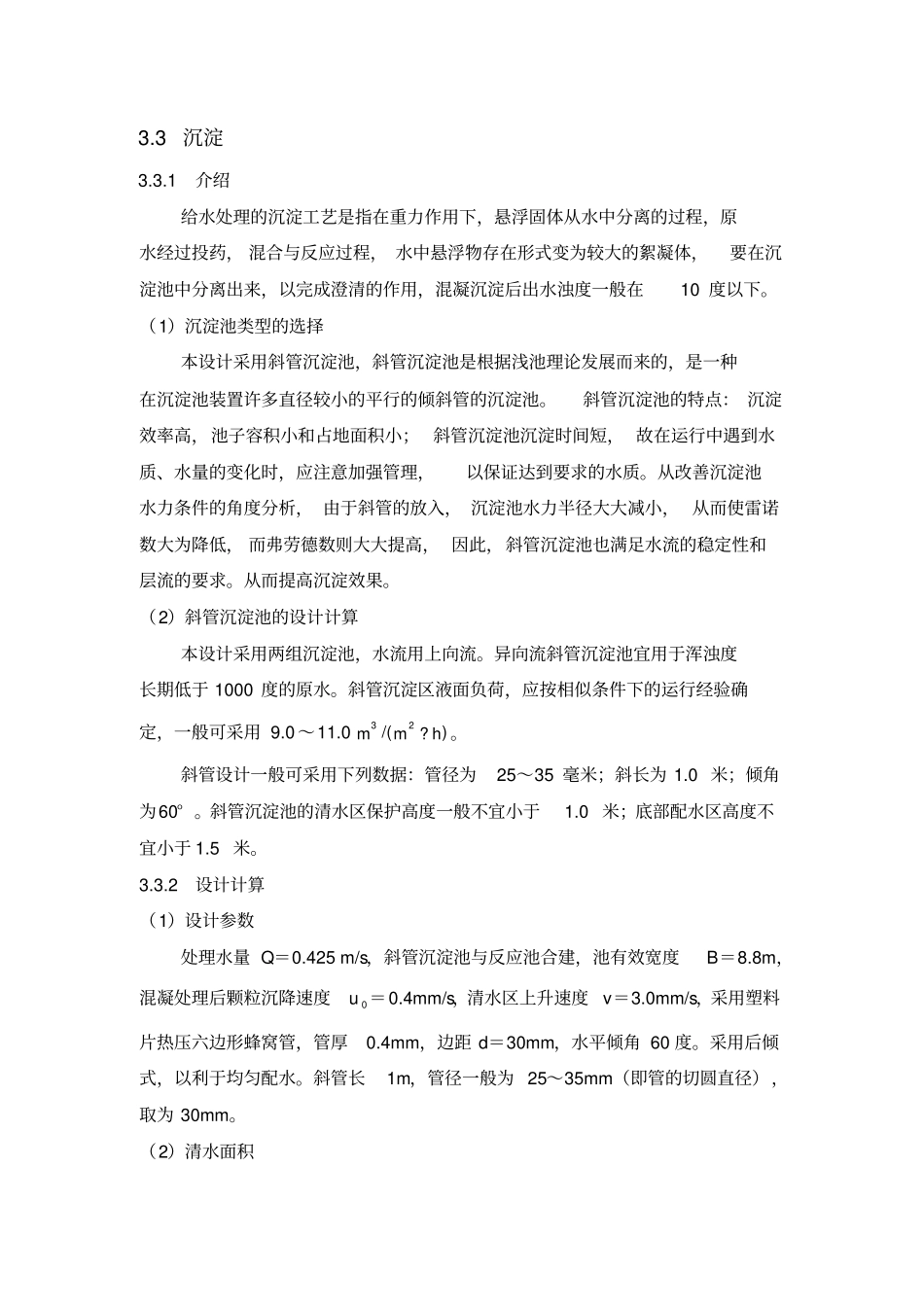

斜管沉淀池计算例题_第3页
3/10
3.3 沉淀3.3.1 介绍给水处理的沉淀工艺是指在重力作用下,悬浮固体从水中分离的过程,原水经过投药, 混合与反应过程, 水中悬浮物存在形式变为较大的絮凝体,要在沉淀池中分离出来,以完成澄清的作用,混凝沉淀后出水浊度一般在10 度以下。(1)沉淀池类型的选择本设计采用斜管沉淀池,斜管沉淀池是根据浅池理论发展而来的,是一种在沉淀池装置许多直径较小的平行的倾斜管的沉淀池。斜管沉淀池的特点: 沉淀效率高,池子容积小和占地面积小; 斜管沉淀池沉淀时间短, 故在运行中遇到水质、水量的变化时,应注意加强管理,以保证达到要求的水质。从改善沉淀池水力条件的角度分析, 由于斜管的放入, 沉淀池水力半径大大减小, 从而使雷诺数大为降低, 而弗劳德数则大大提高, 因此,斜管沉淀池也满足水流的稳定性和层流的要求。从而提高沉淀效果。(2)斜管沉淀池的设计计算本设计采用两组沉淀池,水流用上向流。异向流斜管沉淀池宜用于浑浊度长期低于 1000 度的原水。斜管沉淀区液面负荷,应按相似条件下的运行经验确定,一般可采用 9.0 ~11.0)/(23hmm?。斜管设计一般可采用下列数据:管径为25~35 毫米;斜长为 1.0 米;倾角为60° 。斜管沉淀池的清水区保护高度一般不宜小于1.0 米;底部配水区高度不宜小于 1.5 米。3.3.2 设计计算(1)设计参数处理水量 Q=0.425 m/s,斜管沉淀池与反应池合建,池有效宽度B=8.8m,混凝处理后颗粒沉降速度u 0=0.4mm/s,清水区上升速度v=3.0mm/s,采用塑料片热压六边形蜂窝管,管厚0.4mm,边距 d=30mm,水平倾角 60 度。采用后倾式,以利于均匀配水。斜管长1m,管径一般为 25~35mm(即管的切圆直径),取为 30mm。(2)清水面积A=Q/v 1 =0.425/0.003=142m2其中斜管结构占用面积按照5%计算,人孔所占面积为1 m2 ,则:实际清水区所需面积为: A 1=142×1.05+1=149.75m2 ,进水方式:进水区沿8.8m 长的一边布置。为了配水均匀设计尺寸:B×L=8.8m×14.3m (3)斜管长度 L 斜管水流速度 v 2 =v/sin60° = 3.0/0.866=3.5mm/s,L=( 1.33×v 2 -0.35×sin60° ) d/(u 0×cos60° )=( 1.33×3.5-0.35×0.866)×30/(0.35×0.5)=746mm 考虑到管端紊流,积泥等因素,过渡区采用200mm,斜管总长为以上两者之和,取 946mm,按照 1000mm计。(4)沉淀池高度清水区高 1.2m,布水区高 1.5m,斜管高 1000×sin60° = 0.87m,穿孔...
