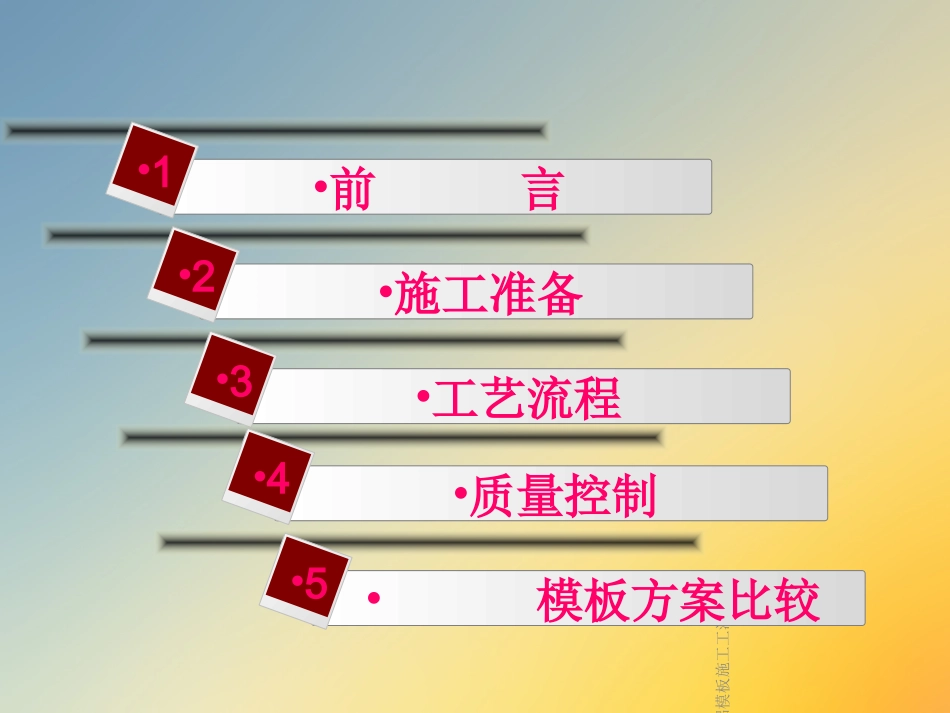

24/10/20装配式铝模板施工工法装配式铝模板施工工法装配式铝模板施工工法•前言•1•施工准备•2•工艺流程•3•质量控制•4•模板方案比较•5装配式铝模板施工工法铝合金模板的优点：1、重量轻，每平方米重量不足19Kg。2、铝合金建筑模板强度高、精度高，板面拼缝少。3、施工方便，铝合金建筑模板组装方便，可以由人工拼装，或者拼装成片后整体由机械吊装。4、规范施工，周转次数高，正常使用可达到300次。5、应用范围广。铝合金建筑模板墙体模板、水平楼板、柱、梁、爬模等模板的使用。前言装配式铝模板施工工法6、混凝土表面质量平整光滑，可达到饰面或清水混凝土的效果。7、建筑工期短，比一般模板施工快2~3倍。8、承载力大，铝合金模板每平方可承载30KN。9、回收价值高。铝合金建筑模板残值高，均摊成本优势明显。装配式铝模板施工工法充分的前期施工准备是保证正常施工生产的前提，同时也是确保施工质量的基础。•施•工•准•备•技•术•准•备•材•料•准•备•劳•动•力•准•备•施•工•场•地•准•备施工准备装配式铝模板施工工法技术准备施工所用的配模图装配式铝模板施工工法材料准备定型小块板的堆放，“B”代表楼板。定型小块墙板的分类处，一般在边框上含有字母“W”代表是墙板，“E”代表是梁底。铝合金厚4-8mm,尺寸定型化，图中398mm*1198mm。装配式铝模板施工工法“R”代表威令杆件。主要起加固作用，类似于木模加固的钢管。“C”槽，主要起承载、传递的作用，其形式有多种，用途广泛。装配式铝模板施工工法“荷载”，用“T”表示，主要在龙骨中起到连接、传递作用，常用销钉铁片与梁底板相连接。“销钉”，起固定作用，类似于钉子，用途广泛，一般分短钉、中钉、长钉。装配式铝模板施工工法“龙骨”，用“B”表示，使小块的板连接作用，其自身也是板的一部分。“螺杆”，起拉结作用，常用于墙体固定，一般外套PVC管。装配式铝模板施工工法“垫片”，起到加厚的作用。当销钉与铁片锁紧构配件时，而不能起到锁紧的功能时，可以加厚垫片，达到锁紧功能。装配式铝模板施工工法“铁片”，起到锁住销钉的作用。“托撑”，起到承受竖向荷载的传递作用。装配式铝模板施工工法“流星锤”，主要与托撑的立杆相连，多用于龙骨下面。“拉力丝”，在加固过程起作用，类似于“山形扣”作用的一种配件。装配式铝模板施工工法劳动力准备•铝模板工程施工，早在十年前，香港地区已经开始运用，作业人员无须太多的木工操作基础，对工人的经验要求不高，上手较快，经现场指导后,基本上搭设两到三个楼面后，就能很好的操作。一般可将一层楼面分为几个单位，每个单位由几名人员组成。例如：广州文冲万科可分6个单位，每个单位5人即可。装配式铝模板施工工法施工场地准备现场应堆放整齐，墙板和楼板要分开，方便材料的运输。装配式铝模板施工工法施工器具锤子和钩子是主要的施工工具，加固销钉。运输车起运输材料、转运的功能。装配式铝模板施工工法总体施工工艺流程：支墙模板→支梁底梁旁→安装C槽→安装龙骨→顶板拼装→加固→浇筑混凝土→拆模、下一循环工艺流程装配式铝模板施工工法•1装配式铝模板施工工法•2装配式铝模板施工工法•3装配式铝模板施工工法•4装配式铝模板施工工法•5装配式铝模板施工工法•6装配式铝模板施工工法•支墙模板•支梁底梁旁•安装C槽•安装龙骨•顶板拼装、加固•浇筑混凝土•拆模，下一循环•支墙模板•支梁底梁旁•安装C槽•顶板拼装、加固•拆模，下一循环•浇筑混凝土•安装龙骨装配式铝模板施工工法施工准备定位放线、标高传递安装墙柱模板定位装置安装内模与穿墙螺栓安装外模、紧固螺栓加固、检测、校正、验收1、墙柱模板施工工艺流程装配式铝模板施工工法•2•1装配式铝模板施工工法•3装配式铝模板施工工法•4装配式铝模板施工工法在梁底位置安装梁底模在梁底支设支撑托撑安装梁一侧模板•安装梁另一侧模板加固、检测、校正、验收2、结构梁支模施工工艺流程装配式铝模板施工工法•1装配式铝模板施工工法•2装配式铝模板施工工法•3装配式铝模板施工工法墙柱、梁支模加固完成安装C槽安装铝合金龙骨托...
