大坝GPS表面位移观测方案VIP免费

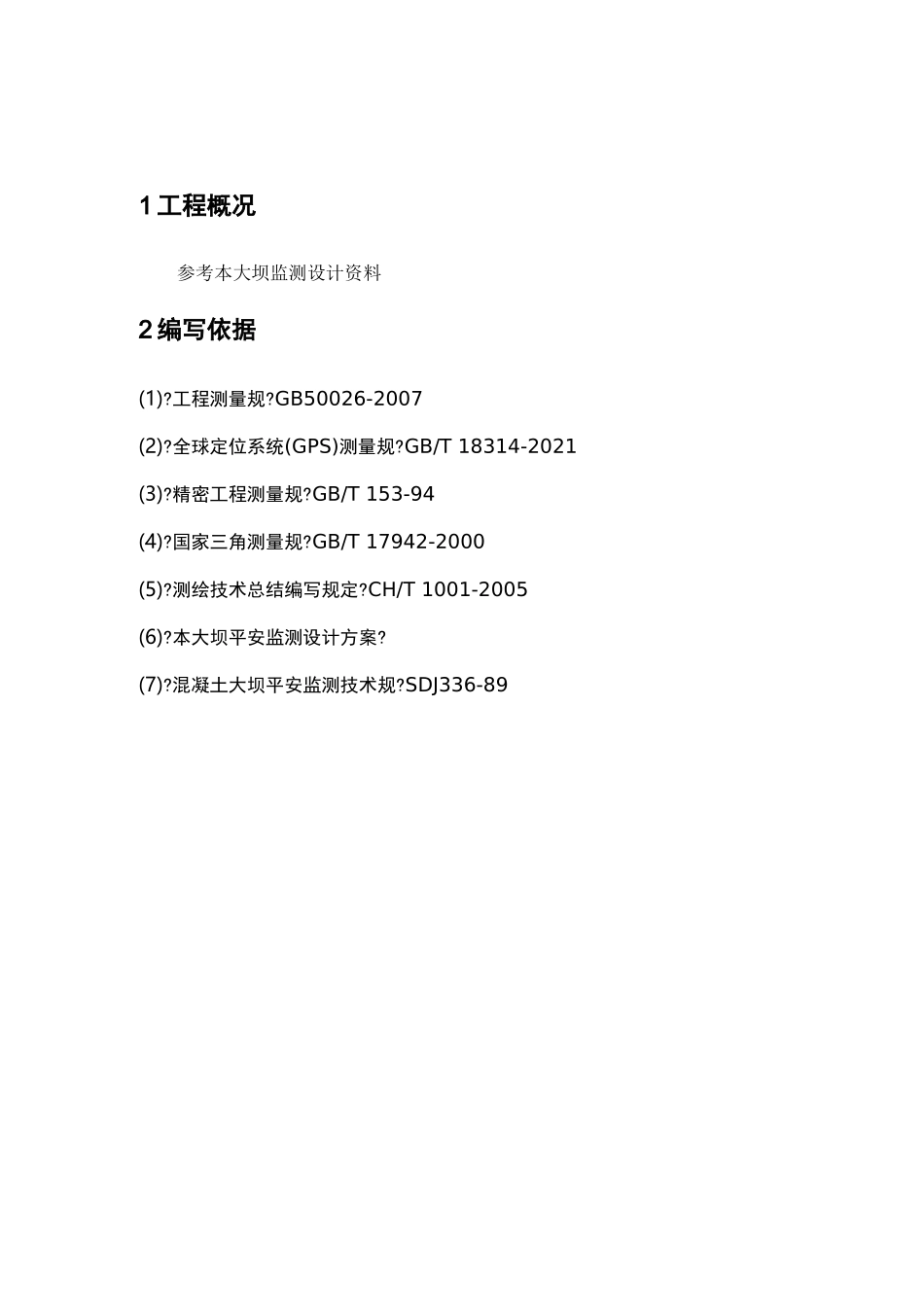

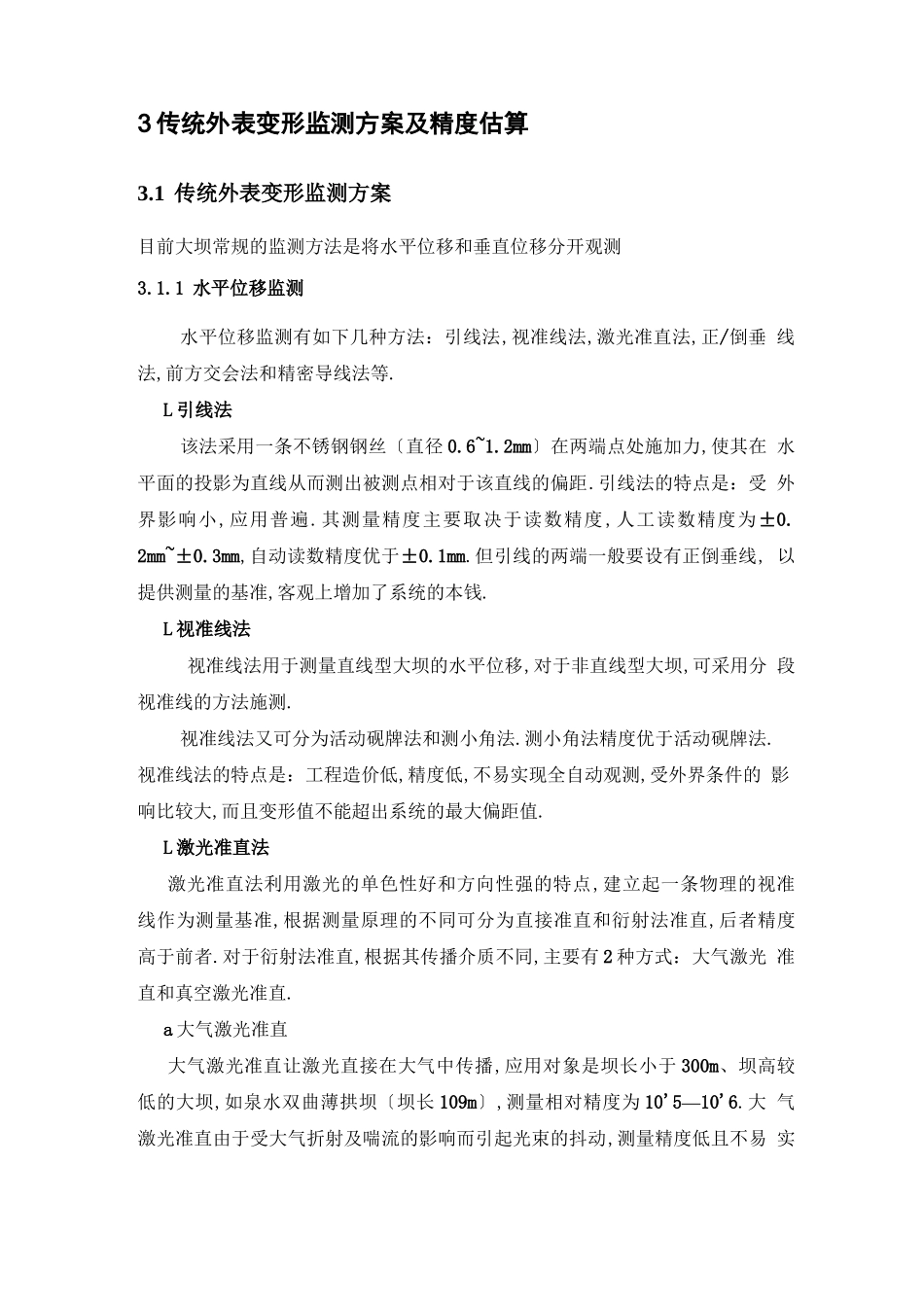

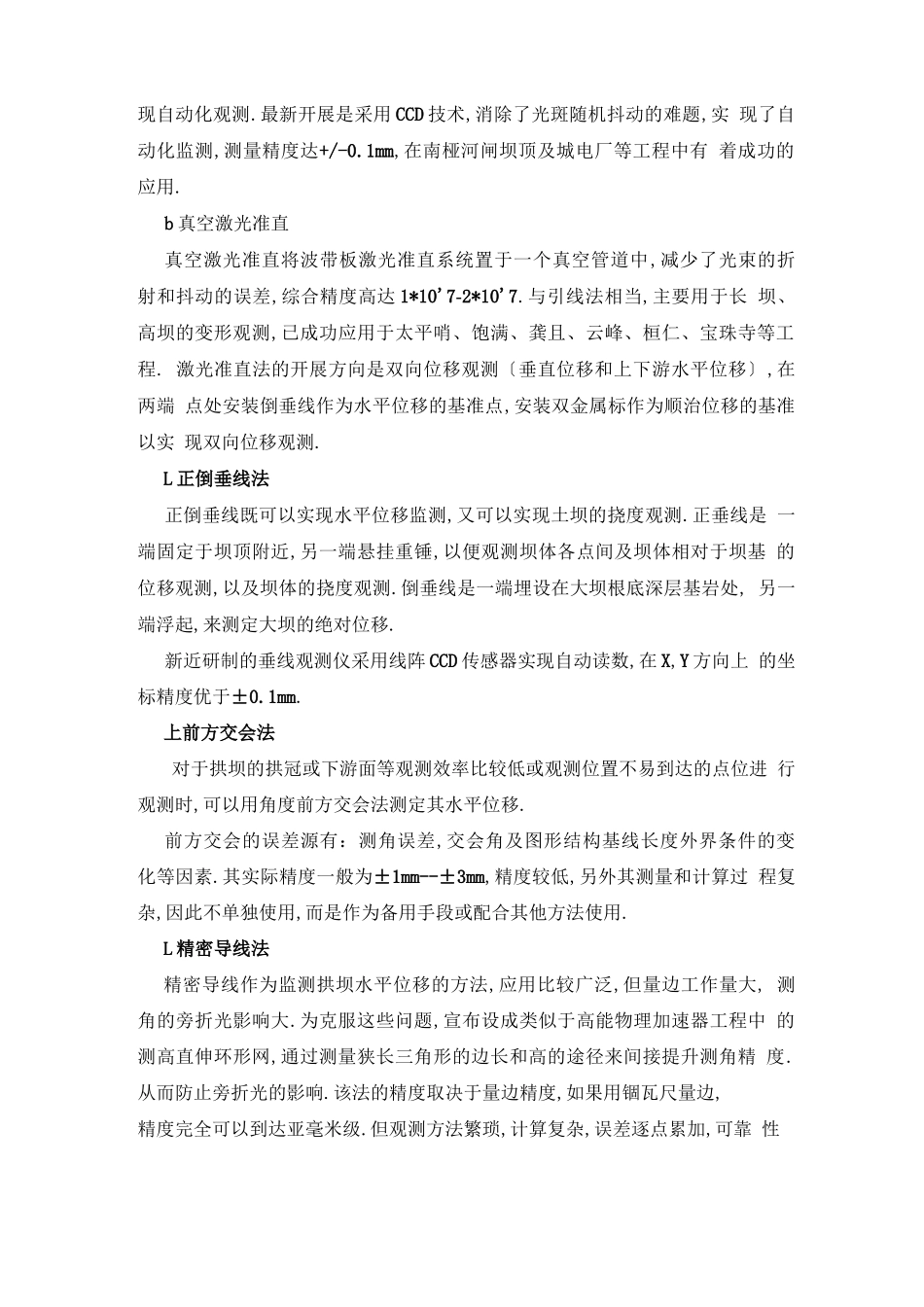

1 工程概况参考本大坝监测设计资料2 编写依据(1)?工程测量规?GB50026-2007(2)?全球定位系统(GPS)测量规?GB/T 18314-2021(3)?精密工程测量规?GB/T 153-94(4)?国家三角测量规?GB/T 17942-2000(5)?测绘技术总结编写规定?CH/T 1001-2005(6)?本大坝平安监测设计方案?(7)?混凝土大坝平安监测技术规?SDJ336-893 传统外表变形监测方案及精度估算3.1 传统外表变形监测方案目前大坝常规的监测方法是将水平位移和垂直位移分开观测3.1.1 水平位移监测水平位移监测有如下几种方法：引线法,视准线法,激光准直法,正/倒垂 线法,前方交会法和精密导线法等.L 引线法该法采用一条不锈钢钢丝〔直径 0.6~1.2mm〕在两端点处施加力,使其在 水平面的投影为直线从而测出被测点相对于该直线的偏距.引线法的特点是：受 外界影响小,应用普遍.其测量精度主要取决于读数精度,人工读数精度为±0. 2mm~±0.3mm,自动读数精度优于±0.1mm.但引线的两端一般要设有正倒垂线, 以提供测量的基准,客观上增加了系统的本钱.L 视准线法视准线法用于测量直线型大坝的水平位移,对于非直线型大坝,可采用分 段视准线的方法施测.视准线法又可分为活动砚牌法和测小角法.测小角法精度优于活动砚牌法. 视准线法的特点是：工程造价低,精度低,不易实现全自动观测,受外界条件的 影响比较大,而且变形值不能超出系统的最大偏距值.L 激光准直法激光准直法利用激光的单色性好和方向性强的特点,建立起一条物理的视准 线作为测量基准,根据测量原理的不同可分为直接准直和衍射法准直,后者精度 高于前者.对于衍射法准直,根据其传播介质不同,主要有 2 种方式：大气激光 准直和真空激光准直.a 大气激光准直大气激光准直让激光直接在大气中传播,应用对象是坝长小于 300m、坝高较 低的大坝,如泉水双曲薄拱坝〔坝长 109m〕,测量相对精度为 10'5—10'6.大 气激光准直由于受大气折射及喘流的影响而引起光束的抖动,测量精度低且不易 实现自动化观测.最新开展是采用 CCD 技术,消除了光斑随机抖动的难题,实 现了自动化监测,测量精度达+/-0.1mm,在南桠河闸坝顶及城电厂等工程中有 着成功的应用.b 真空激光准直真空激光准直将波带板激光准直系统置于一个真空管道中,减少了光束的折 射和抖动的误差,综合精度高达 1*10'7-2*10'7.与引线法相当,主要用于长 坝、高坝的变形观测,已成功应用于太平哨、饱满、龚且、云峰、桓仁、宝珠寺等工程. 激光准直法的开展方向是双向位移观测〔垂直位...
