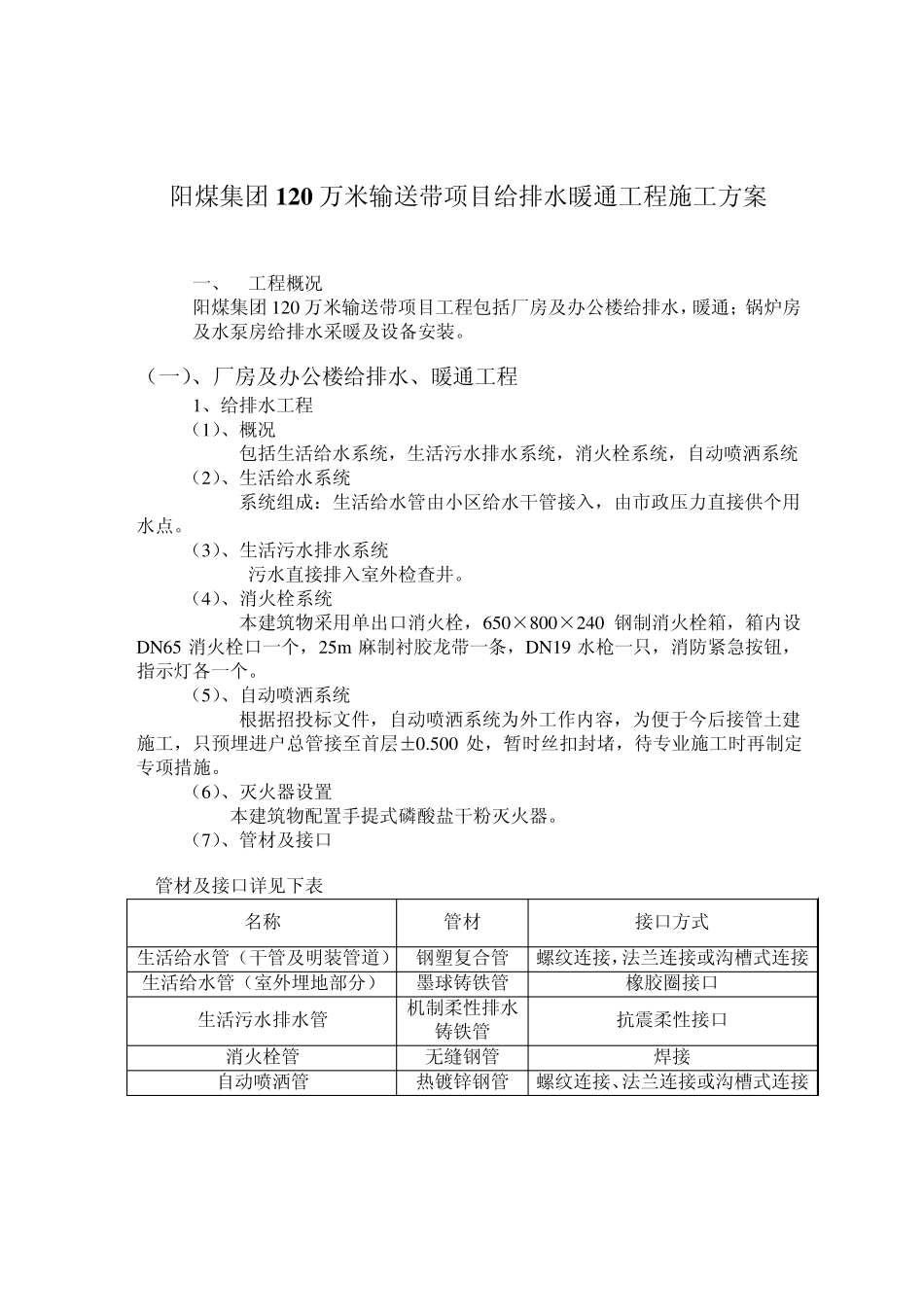

阳煤集团 1 2 0 万米输送带项目给排水暖通工程施工方案 一、 工程概况 阳煤集团 120 万米输送带项目工程包括厂房及办公楼给排水，暖通；锅炉房及水泵房给排水采暖及设备安装。 （一）、厂房及办公楼给排水、暖通工程 1、给排水工程 （1）、概况 包括生活给水系统，生活污水排水系统，消火栓系统，自动喷洒系统 （2）、生活给水系统 系统组成：生活给水管由小区给水干管接入，由市政压力直接供个用水点。 （3）、生活污水排水系统 污水直接排入室外检查井。 （4）、消火栓系统 本建筑物采用单出口消火栓，650×800×240 钢制消火栓箱，箱内设DN65 消火栓口一个，25m 麻制衬胶龙带一条，DN19 水枪一只，消防紧急按钮，指示灯各一个。 （5）、自动喷洒系统 根据招投标文件，自动喷洒系统为外工作内容，为便于今后接管土建施工，只预埋进户总管接至首层±0.500 处，暂时丝扣封堵，待专业施工时再制定专项措施。 （6）、灭火器设置 本建筑物配置手提式磷酸盐干粉灭火器。 （7）、管材及接口 管材及接口详见下表 名称 管材 接口方式 生活给水管（干管及明装管道） 钢塑复合管 螺纹连接，法兰连接或沟槽式连接 生活给水管（室外埋地部分） 墨球铸铁管 橡胶圈接口 生活污水排水管 机制柔性排水铸铁管 抗震柔性接口 消火栓管 无缝钢管 焊接 自动喷洒管 热镀锌钢管 螺纹连接、法兰连接或沟槽式连接 （8）、阀门及附件 a 、给水管 DN≤50mm 采用铜截止阀，DN＞50采用闸阀或碟阀；水泵吸水管要用闸阀其余采用蝶阀；止回阀采用静音止回阀。 b、消防系统闸门工作压力为 1.6MPa,市政区闸门工作压力为 1.0MPa (9)、管道敷设 a 、室内管道在满足设计的前提下，管道应尽量靠近柱、梁、墙敷设。 b 、所有防水套管均接 02S404做法。 c 、消火栓栓口安装高度距楼面 1.1m。 d 、排水立管检查口距板 1.0m。 e 、各种消防管道上的阀门均需有明显的启闭标志，暗设在吊顶内的阀门应在吊顶处设活动吊顶检修孔。 f 、所有给排水管道穿越外墙均设置柔性防水套管。 （10）、管道防结露保温 所有架空敷设的给排水管道应做防结露保温措施；具体做法见 91SB3总说明（其中面漆改为外缠租燃白塑料布）。 2、暖通工程 2.1 概况 采暖、通风、压缩空气系统 2.2 采暖系统 （1）、采暖热媒为市政提供的 1150C/950C 一次热水经锅炉房热力站换热后，再由锅炉房热力站提供采暖用的二次热水，供回水温度为...
