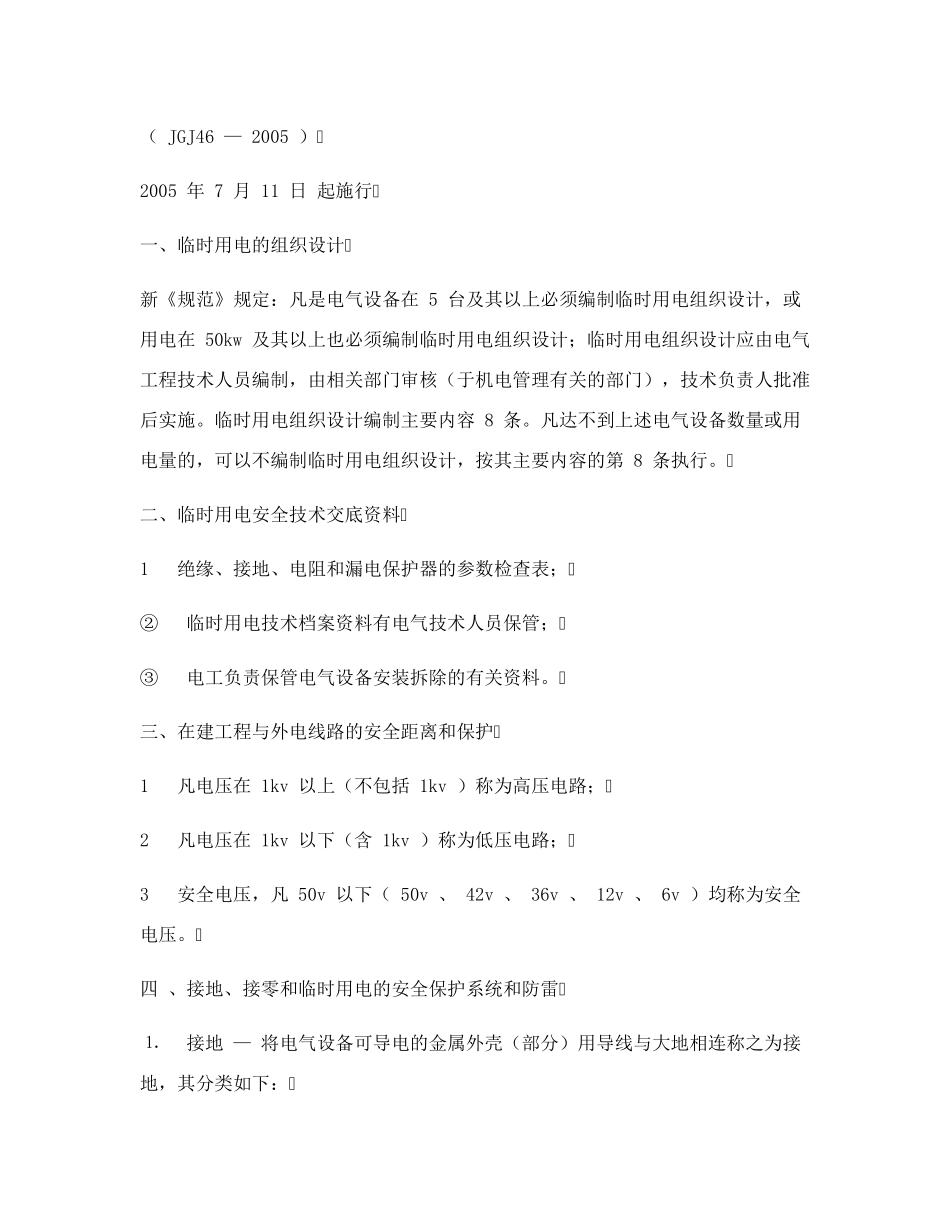

（ JGJ46 — 2005 ） 2005 年 7 月 11 日 起施行 一、临时用电的组织设计 新《规范》规定：凡是电气设备在 5 台及其以上必须编制临时用电组织设计，或用电在 50kw 及其以上也必须编制临时用电组织设计；临时用电组织设计应由电气工程技术人员编制，由相关部门审核（于机电管理有关的部门），技术负责人批准后实施。临时用电组织设计编制主要内容 8 条。凡达不到上述电气设备数量或用电量的，可以不编制临时用电组织设计，按其主要内容的第 8 条执行。 二、临时用电安全技术交底资料 1 绝缘、接地、电阻和漏电保护器的参数检查表； ② 临时用电技术档案资料有电气技术人员保管； ③ 电工负责保管电气设备安装拆除的有关资料。 三、在建工程与外电线路的安全距离和保护 1 凡电压在 1kv 以上（不包括 1kv ）称为高压电路； 2 凡电压在 1kv 以下（含 1kv ）称为低压电路； 3 安全电压，凡 50v 以下（ 50v 、 42v 、 36v 、 12v 、 6v ）均称为安全电压。 四 、接地、接零和临时用电的安全保护系统和防雷 ⒈ 接地 — 将电气设备可导电的金属外壳（部分）用导线与大地相连称之为接地，其分类如下： Ⅰ类 — 工作接地（产生工作零线）。在电力系统中因工作需要的接地称为工作接地，其电阻 R ≤ 4 Ω； Ⅱ类 — 保护接地。在电力系统中因防止漏电伤害保护所需要的接地称为保护接地，其电阻 R ≤ 4 Ω； Ⅲ类 — 重复接地。在电力线中除始端接地外，在其中间或末端的再次接地称为重复接地，其电阻 R ≤ 10 Ω； Ⅳ类 — 防雷接地。将避雷针（器）用导线与大地相连称为防雷接地，其电阻 R ≤ 30 Ω。 五、在 建工地的临时用电系统 ⒈ 原在建工地使用的是 TT 系统（不能保证电阻 R ≤ 4 Ω），这种电力系统对于设备操作不安全； 88 年后进入 TN 系统，并强制执行 TN—S （三相五线制）系统，如图所示： L 1 L 2 L 3 N P E L 1 — 相线（俗称火线） 1 ，用黄色线； L 2 — 相线（俗称火线） 2 ，绿色线； L 3 — 相线（俗称火线） 3 ，红色线： N — 工作零线，其 R ≤ 4 Ω，淡蓝色线； P E — 保护接地线 其 R ≤ 4 Ω，只能与设备外壳相连接，用绿 / 黄双色线。 ⒉ P E — 保护接地线有三种引出方式：①从工作接地线；②从配电室的零线中；③从第一级漏电保护器（ RCD ）的 电源 零线引...
