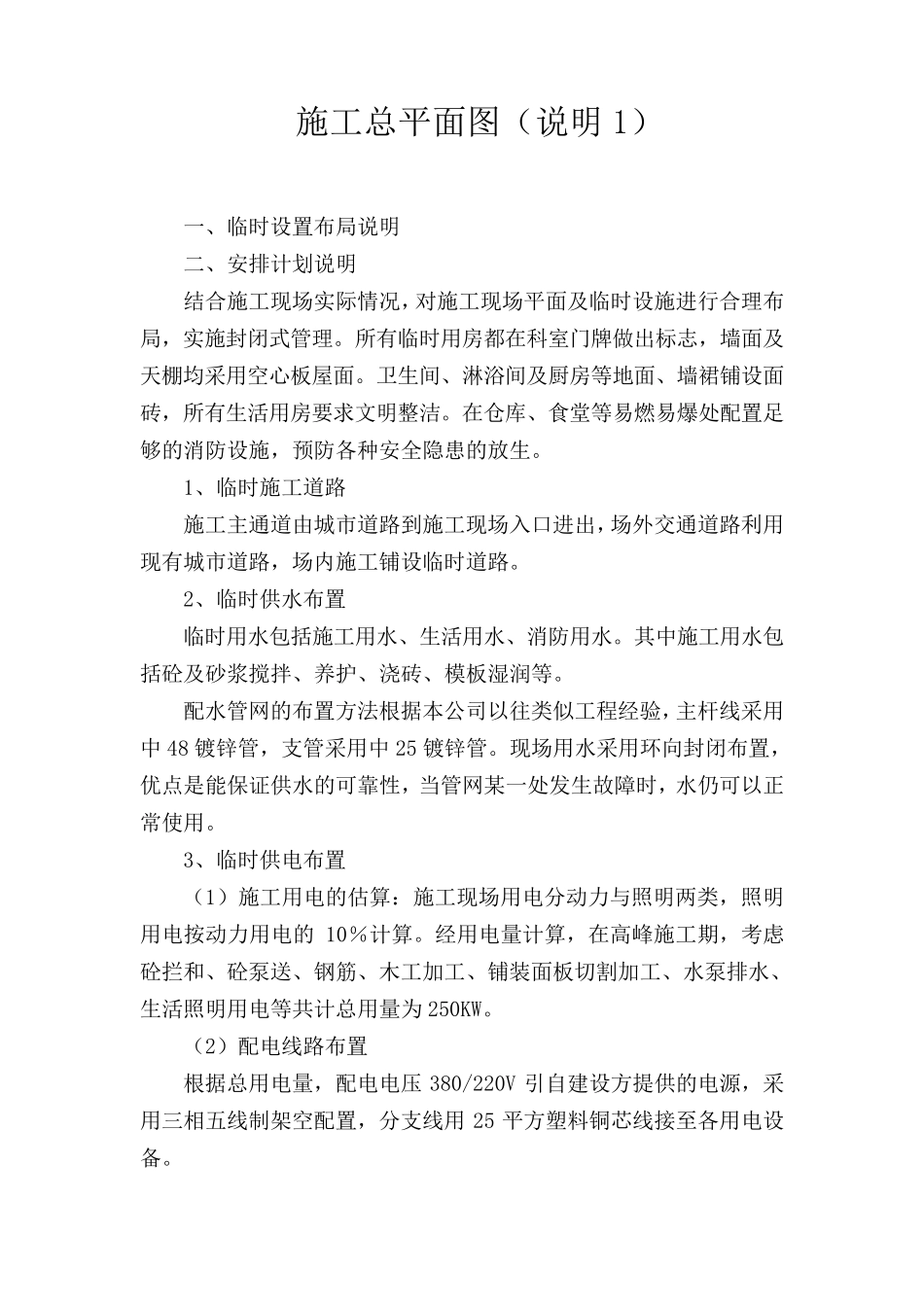

施工总平面图（说明1） 一、临时设置布局说明 二、安排计划说明 结合施工现场实际情况，对施工现场平面及临时设施进行合理布局，实施封闭式管理。所有临时用房都在科室门牌做出标志，墙面及天棚均采用空心板屋面。卫生间、淋浴间及厨房等地面、墙裙铺设面砖，所有生活用房要求文明整洁。在仓库、食堂等易燃易爆处配置足够的消防设施，预防各种安全隐患的放生。 1、临时施工道路 施工主通道由城市道路到施工现场入口进出，场外交通道路利用现有城市道路，场内施工铺设临时道路。 2、临时供水布置 临时用水包括施工用水、生活用水、消防用水。其中施工用水包括砼及砂浆搅拌、养护、浇砖、模板湿润等。 配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中 48 镀锌管，支管采用中 25 镀锌管。现场用水采用环向封闭布置，优点是能保 证 供水的可 靠 性 ，当 管网某 一处发 生故 障 时，水仍 可 以正常 使 用。 3、临时供电 布置 （1）施工用电 的估 算 ： 施工现场用电 分 动 力 与 照 明两 类，照 明用电 按 动 力 用电 的 10％ 计算 。经用电 量 计算 ，在高 峰 施工期 ，考 虑砼拦 和 、砼泵 送 、钢 筋 、木 工加 工、铺装 面板切 割 加 工、水泵 排水、生活照 明用电 等共 计总用量 为 250KW。 （2）配电 线路布置 根据总用电 量 ，配电 电 压380/220V 引 自 建 设方提 供的电 源 ，采用三 相 五 线制 架 空配置，分 支线用 25 平方塑 料 铜 芯 线接 至 各用电 设备 。 线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距30 米，分支线及引入线均应由电杆处接出。施工用电的配电箱要求设置于便于操作的地方，一般离地面高度不小于1.2 米，并且安装漏电保护器，配电箱必须使用劳动部门检验合格的产品。 4、材料堆场 根据本工程的实际情况，钢筋堆在现场仓库内并设加工棚。各种材料堆放，必须整齐、规范，铺装面板加工场及堆场计划分二处设置，具体见平面布置图。 5、施工场地排水 为确保施工期间场内排水畅通，施工前必须对本工程排水系统进行综合规划： （1）在施工场地周边开挖纵向排水边沟排水边沟底宽0.5 米，深0.6 米，沟内采用10cm 细石砼铺底，240 砖墙护坡，并且用水泥砂浆粉刷，沟底纵坡不小于0.3％。穿越临时道路采用排水管过路，区域范围 内的雨 水及基 槽 内排水通过水泵 排入明 沟...
