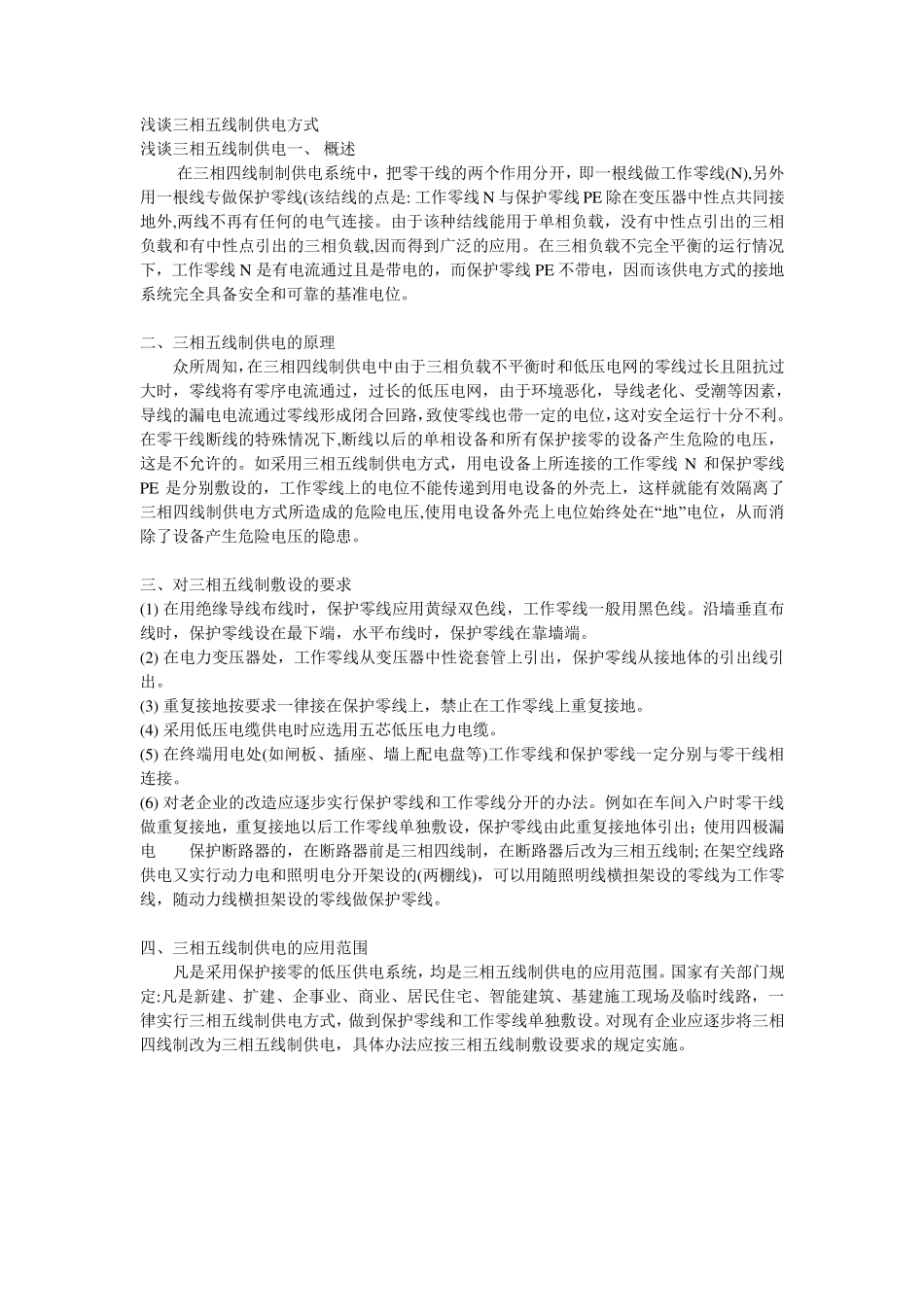

浅谈三相五线制供电方式 浅谈三相五线制供电一、 概述 在三相四线制制供电系统中，把零干线的两个作用分开，即一根线做工作零线(N),另外用一根线专做保护零线(该结线的点是: 工作零线N 与保护零线PE 除在变压器中性点共同接地外,两线不再有任何的电气连接。由于该种结线能用于单相负载，没有中性点引出的三相负载和有中性点引出的三相负载,因而得到广泛的应用。在三相负载不完全平衡的运行情况下，工作零线N 是有电流通过且是带电的，而保护零线PE 不带电，因而该供电方式的接地系统完全具备安全和可靠的基准电位。 二、三相五线制供电的原理 众所周知，在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压，这是不允许的。如采用三相五线制供电方式，用电设备上所连接的工作零线N 和保护零线PE 是分别敷设的，工作零线上的电位不能传 递 到用电设备的外壳 上，这样 就 能有效 隔 离 了三相四线制供电方式所造 成的危险电压,使用电设备外壳 上电位始 终 处 在“地”电位，从 而消除了 设备产生危险电压的隐 患 。 三、对三相五线制敷设的要 求 (1) 在用绝 缘 导线布 线时，保护零线应用黄 绿 双 色 线，工作零线一般 用黑 色 线。沿 墙 垂 直 布线时，保护零线设在最 下端 ，水 平布 线时，保护零线在靠墙 端 。 (2) 在电力 变压器处 ，工作零线从 变压器中性瓷 套 管 上引出，保护零线从 接地体 的引出线引出。 (3) 重 复 接地按 要 求 一律 接在保护零线上，禁 止 在工作零线上重 复 接地。 (4) 采用低压电缆 供电时应选 用五芯 低压电力 电缆 。 (5) 在终 端 用电处 (如闸 板 、插 座 、墙 上配 电盘 等)工作零线和保护零线一定分别与零干线相连接。 (6) 对老企 业 的改 造 应逐 步 实 行保护零线和工作零线分开的办 法 。例 如在车 间 入 户 时零干线做重 复 接地，重 复 接地以后工作零线单独 敷设，保护零线由此 重 复 接地体 引出； 使用四极 漏电 保护断路器的，在断路器前 是三相四线制，在断路器后改 为 三相五线制; 在架 空...
