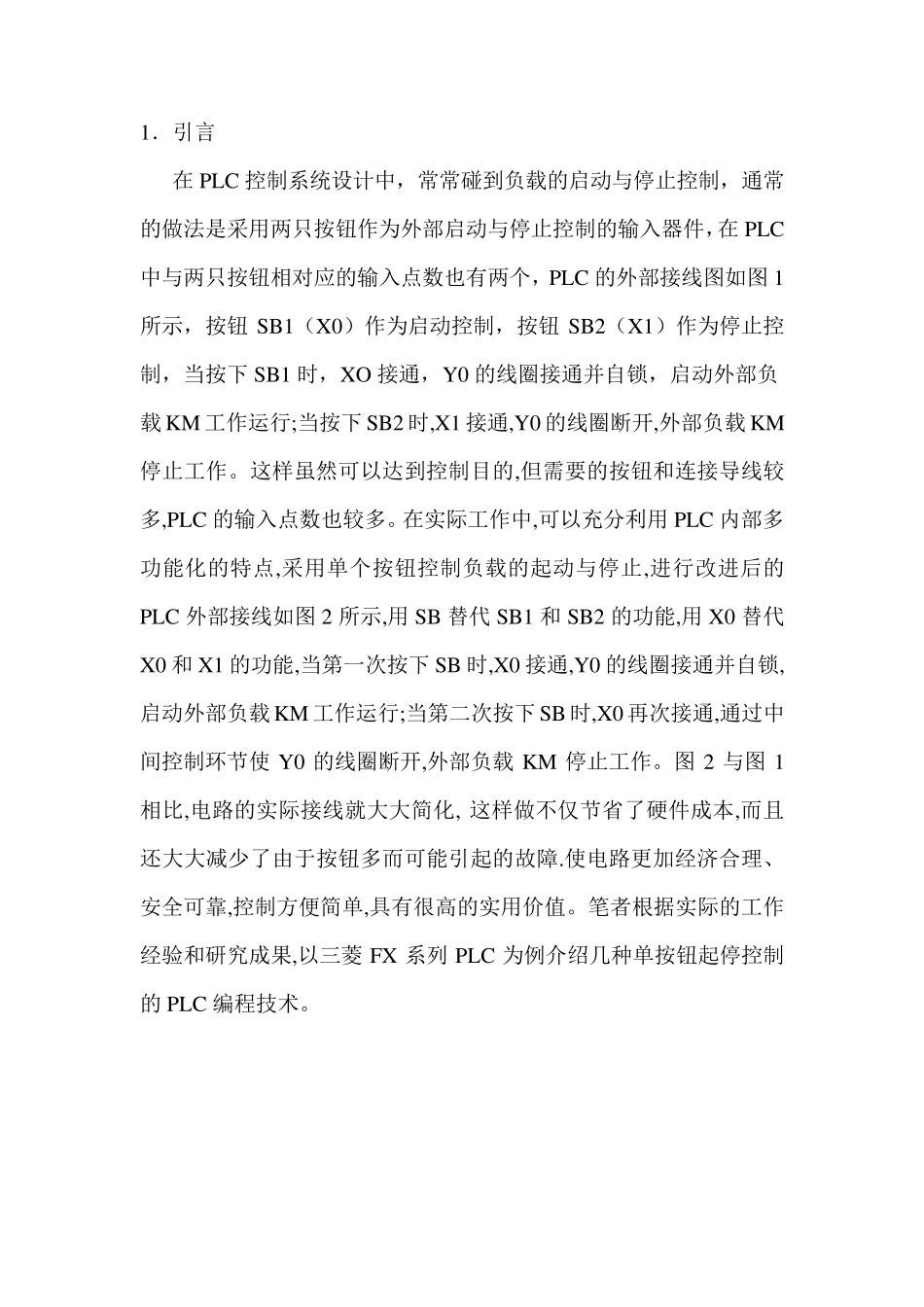

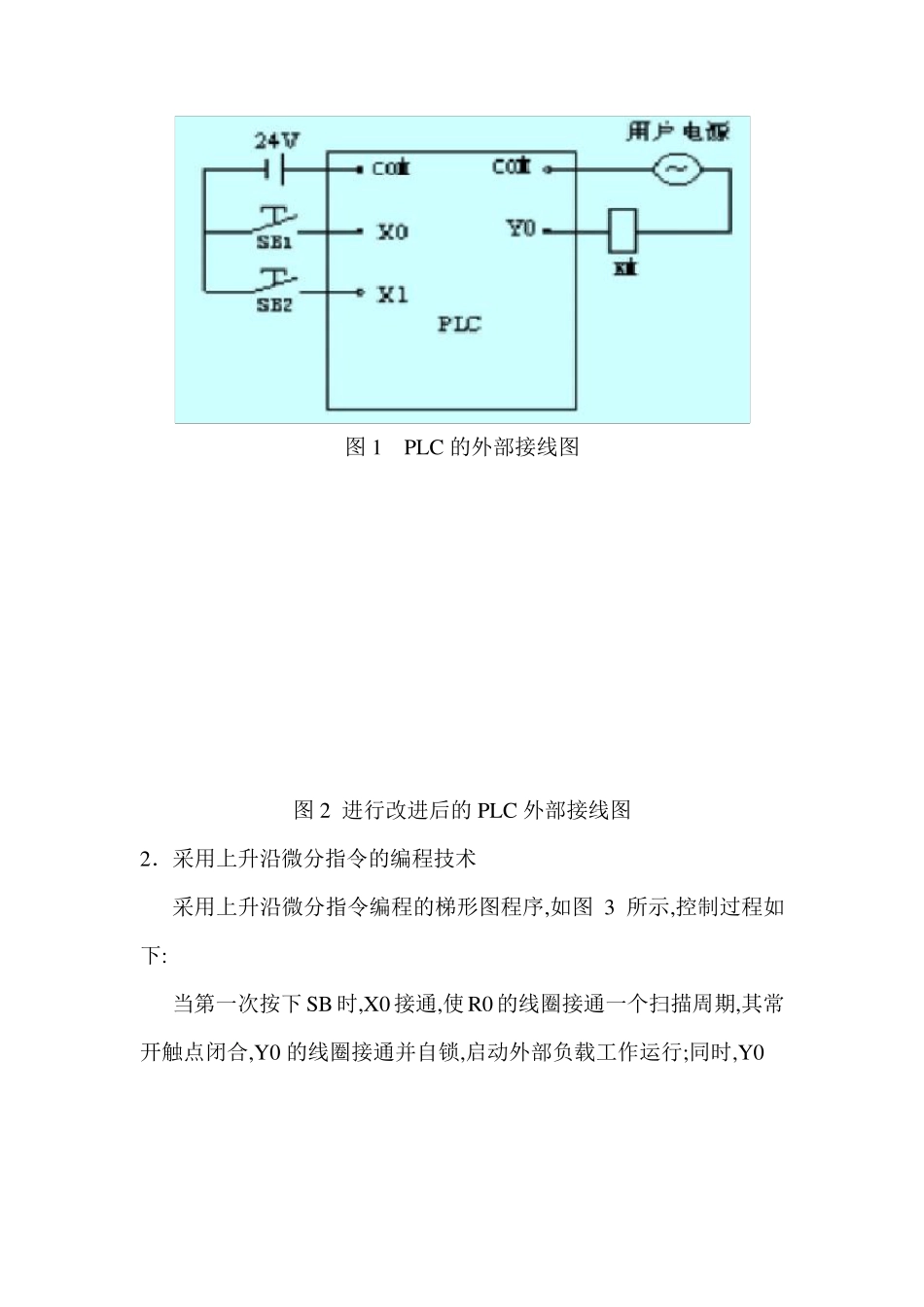

浅谈几种单按钮控制启停的 PLC 编程方法 2 0 1 0 年 8 月 2 0 日 1．引言 在 PLC 控制系统设计中，常常碰到负载的启动与停止控制，通常的做法是采用两只按钮作为外部启动与停止控制的输入器件，在 PLC中与两只按钮相对应的输入点数也有两个，PLC 的外部接线图如图 1所示，按钮 SB1（X 0）作为启动控制，按钮 SB2（X 1）作为停止控制，当按下 SB1 时，X O 接通，Y 0 的线圈接通并自锁，启动外部负 载 KM 工作运行;当按下 SB2 时,X 1 接通,Y 0 的线圈断开,外部负载 KM停止工作。这样虽然可以达到控制目的,但需要的按钮和连接导线较多,PLC 的输入点数也较多。在实际工作中,可以充分利用 PLC 内部多功能化的特点,采用单个按钮控制负载的起动与停止,进行改进后的PLC 外部接线如图 2 所示,用 SB 替代 SB1 和 SB2 的功能,用 X 0 替代X 0 和 X 1 的功能,当第一次按下 SB 时,X 0 接通,Y 0 的线圈接通并自锁,启动外部负载 KM 工作运行;当第二次按下 SB 时,X 0 再次接通,通过中间控制环节使 Y 0 的线圈断开,外部负载 KM 停止工作。图 2 与图 1相比,电路的实际接线就大大简化, 这样做不仅节省了硬件成本,而且还大大减少了由于按钮多而可能引起的故障.使电路更加经济合理、安全可靠,控制方便简单,具有很高的实用价值。笔者根据实际的工作经验和研究成果,以三菱 FX 系列 PLC 为例介绍几种单按钮起停控制的 PLC 编程技术。 图1 PLC 的外部接线图 图2 进行改进后的PLC 外部接线图 2．采用上升沿微分指令的编程技术 采用上升沿微分指令编程的梯形图程序,如图3 所示,控制过程如下: 当第一次按下SB 时,X 0 接通,使 R0 的线圈接通一个扫描周期,其常开触点闭合,Y 0 的线圈接通并自锁,启动外部负载工作运行;同时,Y 0 的常开触点闭合,为M1 的线圈接通做准备;当第二次按下按钮SB时,X 0 接通,M0 再次接通一个扫描周期,M1 的线圈被接通,M1 的常闭触点分断,Y 0 的线圈断开,外部负载停止工作。反复按下SB,将会重复上述控制过程。 图 3 采用上升沿微分指令编程的梯形图程序 3．采用置位/复位指令的编程技术 采用置位/复位指令编程的梯形图程序,如图 4 所示,控制过程如下: 当按下SB 时,X 0 接通,R0 的线圈接通一个扫描周期,其常开触点闭合,M2 置位（闭合）且保持,M2 的一对常开触点闭合,Y 0 的线圈接通,启动外部负载工作运行;同时,M2 的另一...
