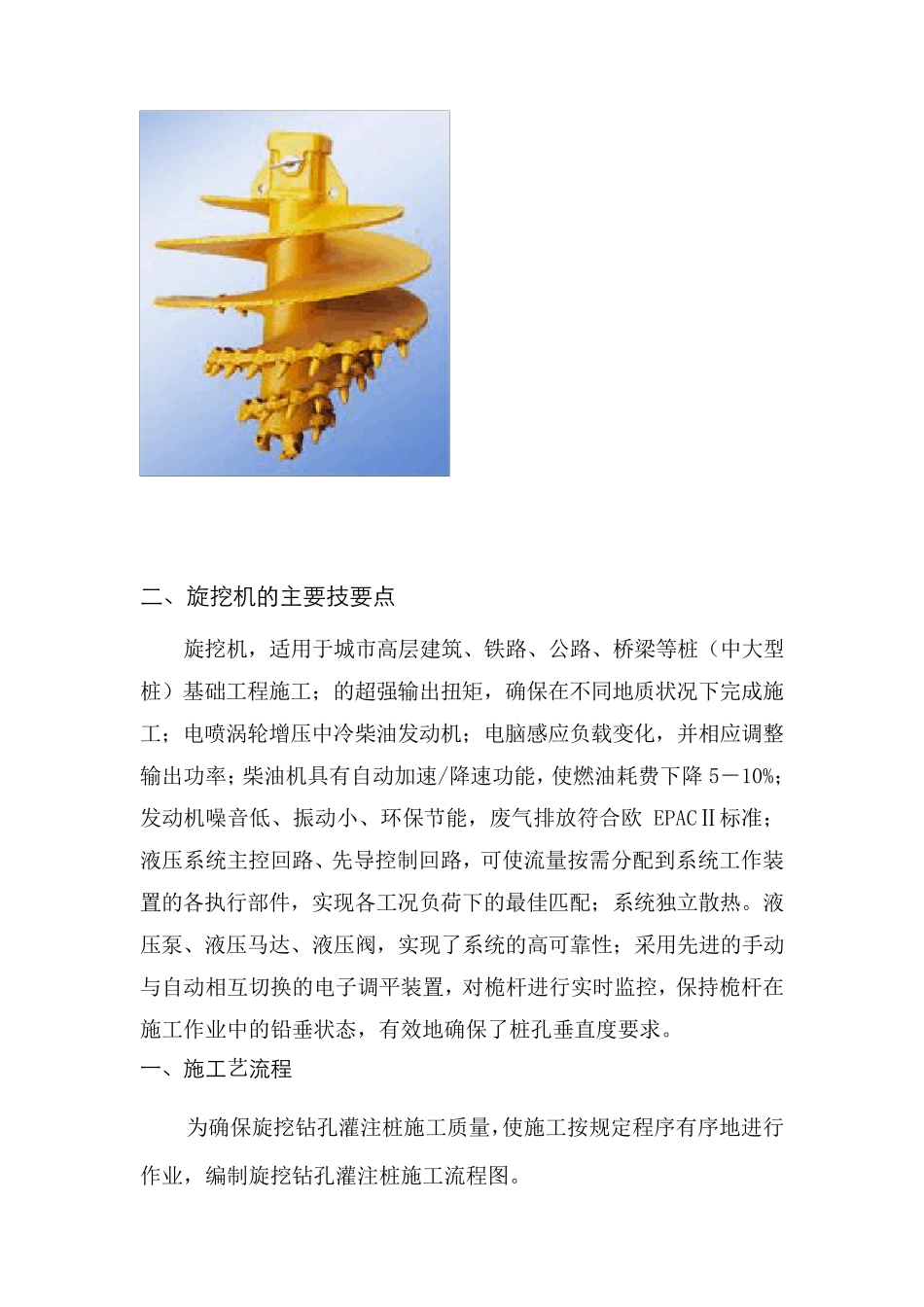

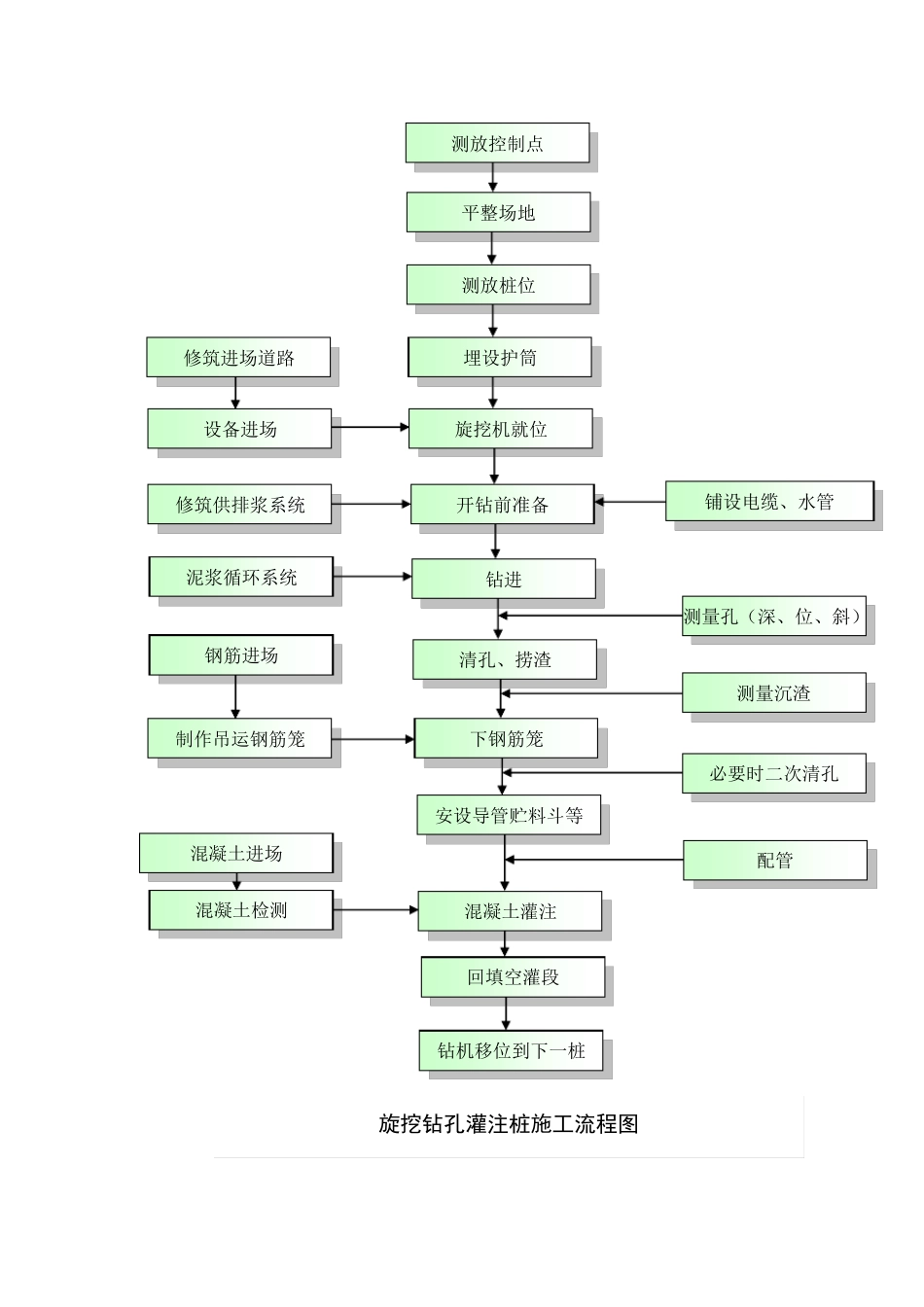

旋挖机施工方案和关键工序的技术措施 一 、 旋 挖钻孔 灌 注 桩施 工 方 法 我公司拟投入先进的钻孔桩施工设备“旋挖钻机”。该旋挖钻机设备具有“高效（是普通钻机的十几倍）、低噪声、少泥浆、成孔事故率低、不用电”等优点。其高效的特点可以解决本工程工期短、场地狭窄、施工用电不足、可容纳的施工设备数量有限的矛盾，大大减少了现场施工设备数量，降低了施工管理难度、提高了施工效率，而且工程质量和工期更有保证。 二 、 旋 挖 机 的 主 要 技 要 点 旋挖机，适用于城市高层建筑、铁路、公路、桥梁等桩（中大型桩）基础工程施工；的超强输出扭矩，确保在不同地质状况下完成施工；电喷涡轮增压中冷柴油发动机；电脑感应负载变化，并相应调整输出功率；柴油机具有自动加速/降速功能，使燃油耗费下降5－10%；发动机噪音低、振动小、环保节能，废气排放符合欧EPACⅡ标准；液压系统主控回路、先导控制回路，可使流量按需分配到系统工作装置的各执行部件，实现各工况负荷下的最佳匹配；系统独立散热。液压泵、液压马达、液压阀，实现了系统的高可靠性；采用先进的手动与自动相互切换的电子调平装置，对桅杆进行实时监 控，保持 桅杆在施工作业 中的铅 垂 状态 ，有效 地确保了桩孔 垂 直 度 要 求 。 一 、 施 工 艺 流 程 为 确保旋挖钻 孔 灌 注 桩施工质量，使施工按规 定 程序 有序 地进行作业 ，编 制旋挖钻 孔 灌 注 桩施工流程图 。 测放控制点 平整场地 测放桩位 清孔、捞渣 下钢筋笼 安设导管贮料斗等 混凝土灌注 回填空灌段 钻机移位到下一桩 钻进 开钻前准备 埋设护筒 旋挖机就位 修筑进场道路 设备进场 修筑供排浆系统 泥浆循环系统 钢筋进场 制作吊运钢筋笼 混凝土进场 混凝土检测 铺设电缆、水管 测量孔（深、位、斜） 测量沉渣 配管 必要时二次清孔 旋挖钻孔灌注桩施工流程图 二 、 施 工 要 点 （1）桩位测放及标高控制 根据设计图纸，由专业测量人员制作施工平面控制网，校测场地基准线和基准点、测量轴线、桩的位置及桩的地面标高。采用极坐标法对每根桩孔进行放样。为保证放样准确无误，对每根桩必须进行三次定位。定位和标高测定后会同有关部门和人员，对轴线、桩位、标高进行复核，并作记录，符合设计、规范要求后方可进行施工。 （ 2） 泥 浆 制 备 、使用与管理 ① 泥浆制备 由于本工程施工地质条件较好，主...
