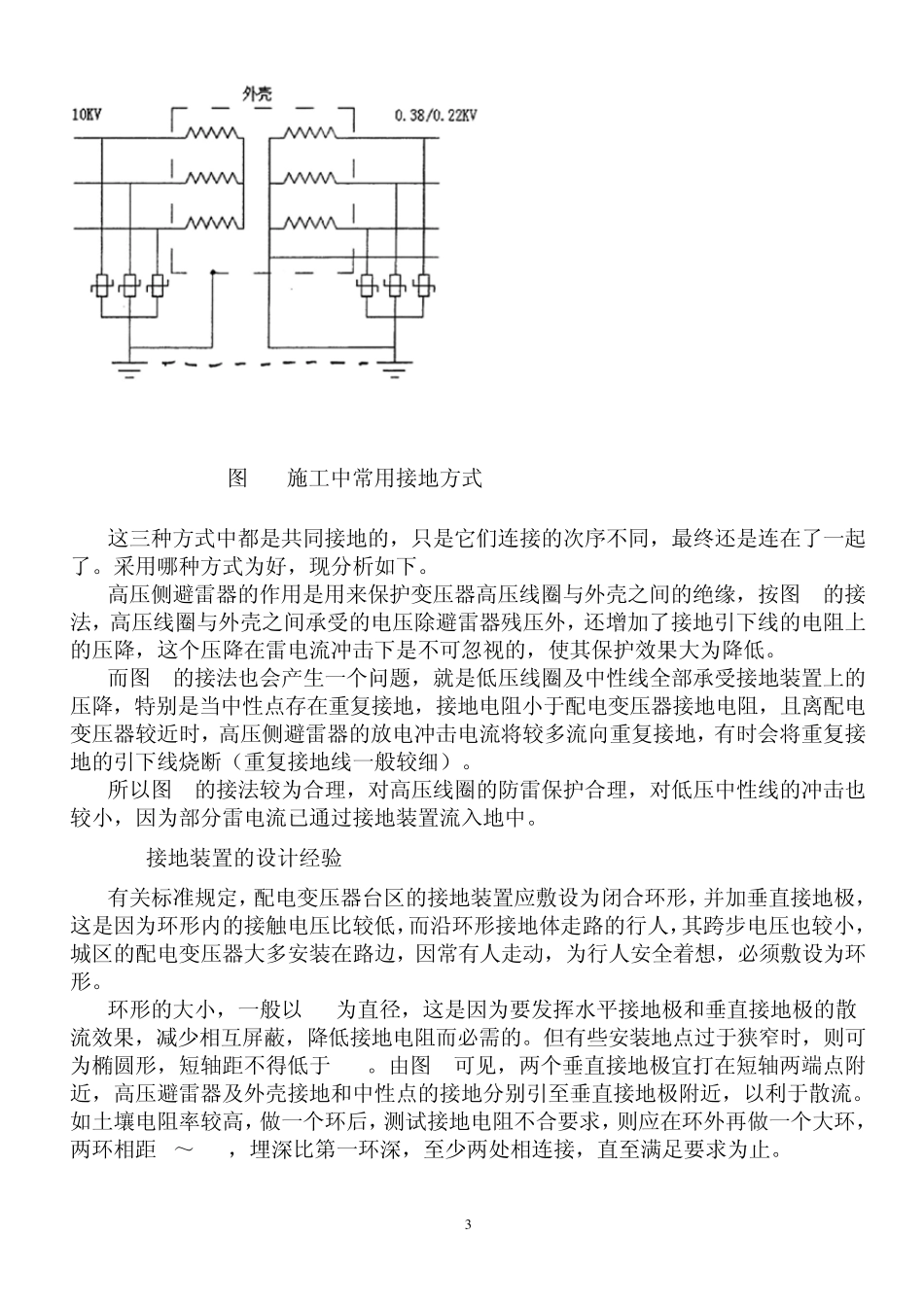

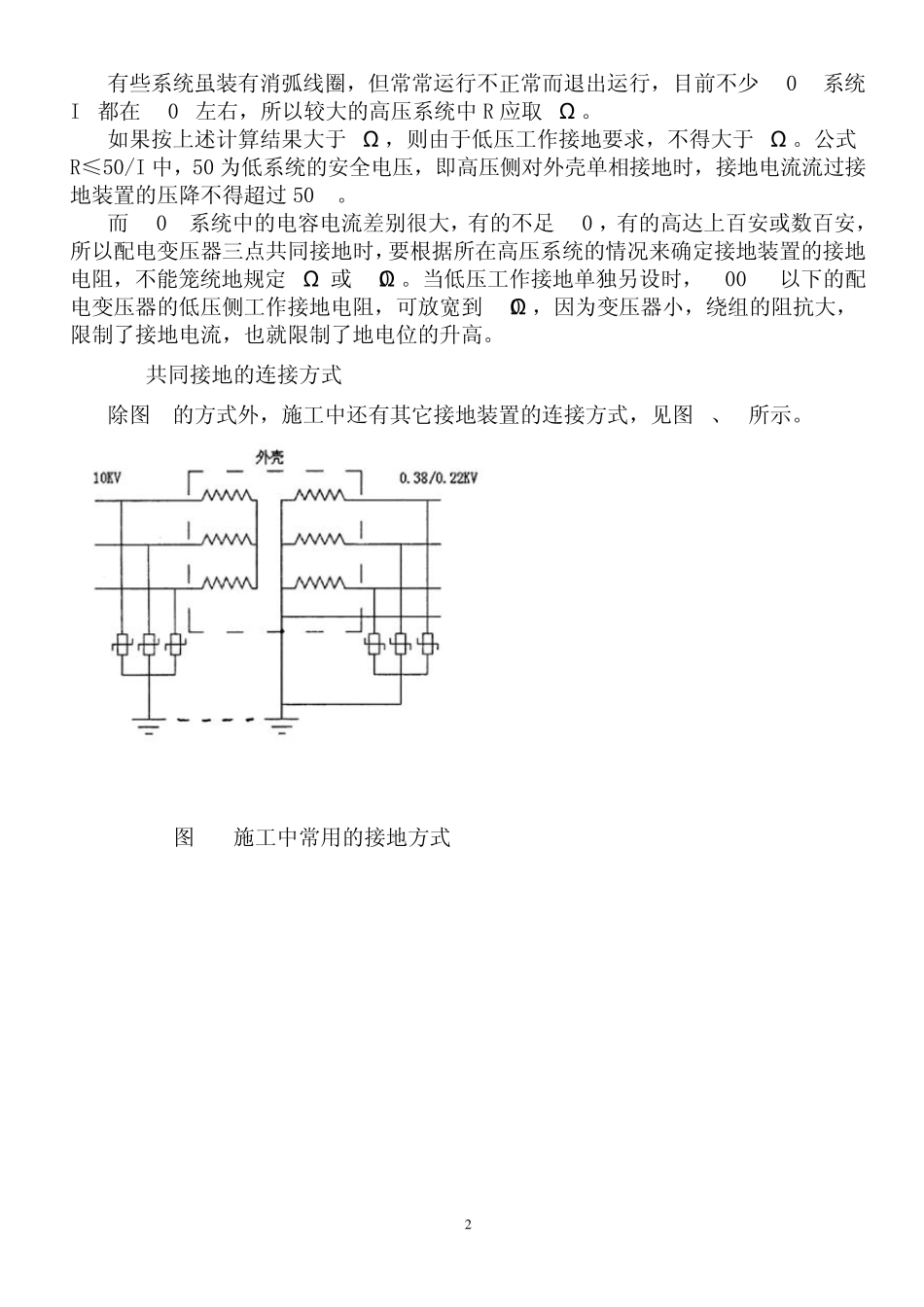

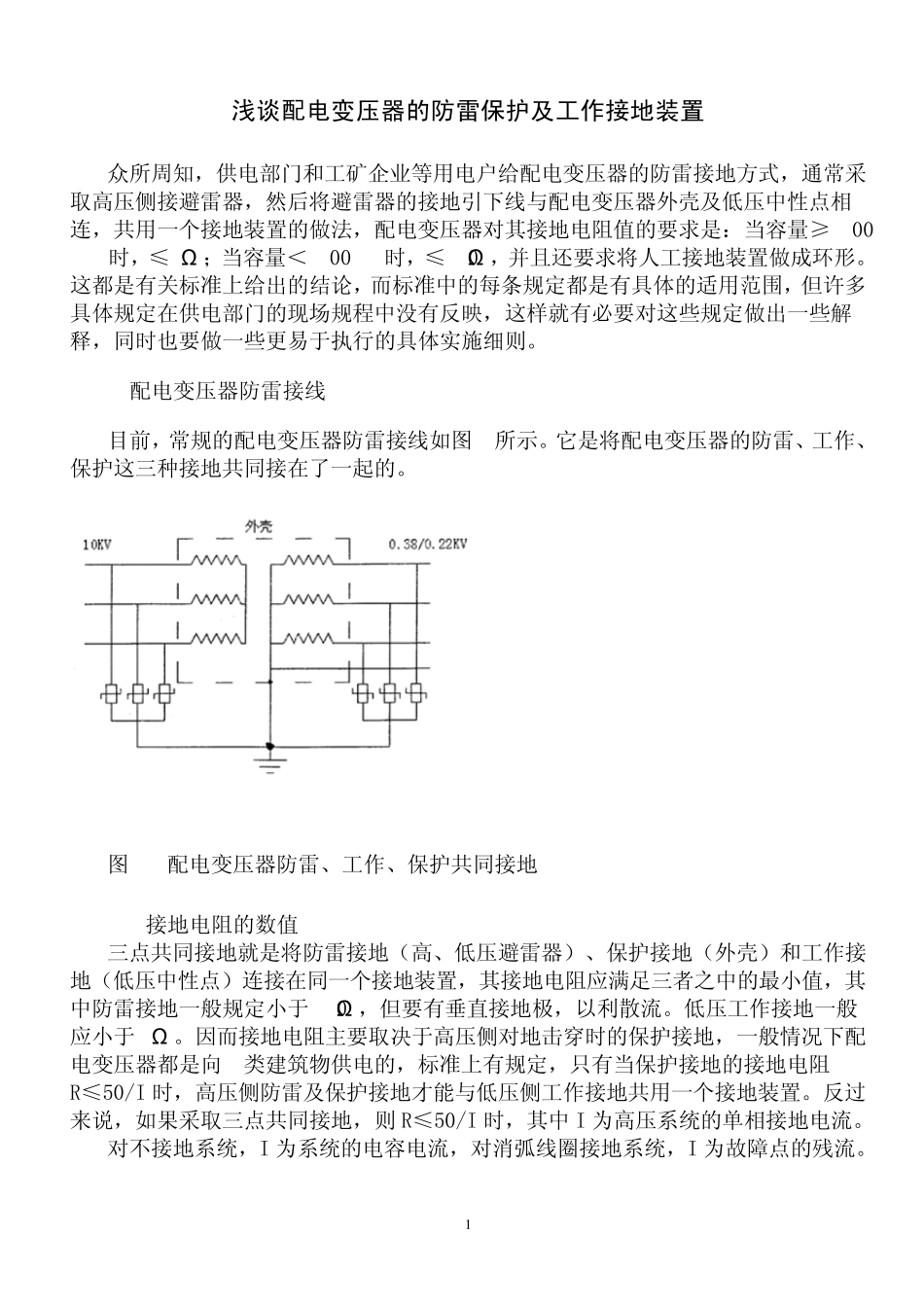

1 浅谈配电变压器的防雷保护及工作接地装置 众所周知,供电部门和工矿企业等用电户给配电变压器的防雷接地方式,通常采取高压侧接避雷器,然后将避雷器的接地引下线与配电变压器外壳及低压中性点相连,共用一个接地装置的做法,配电变压器对其接地电阻值的要求是:当容量≥100 kVA时,≤4Ω ;当容量<100 kVA时,≤10Ω ,并且还要求将人工接地装置做成环形。这都是有关标准上给出的结论,而标准中的每条规定都是有具体的适用范围,但许多具体规定在供电部门的现场规程中没有反映,这样就有必要对这些规定做出一些解释,同时也要做一些更易于执行的具体实施细则。 1 配电变压器防雷接线 目前,常规的配电变压器防雷接线如图 1所示。它是将配电变压器的防雷、工作、保护这三种接地共同接在了一起的。 图 1 配电变压器防雷、工作、保护共同接地 1.1接地电阻的数值 三点共同接地就是将防雷接地(高、低压避雷器)、保护接地(外壳)和工作接地(低压中性点)连接在同一个接地装置,其接地电阻应满足三者之中的最小值,其中防雷接地一般规定小于 10Ω ,但要有垂直接地极,以利散流。低压工作接地一般应小于 4Ω 。因而接地电阻主要取决于高压侧对地击穿时的保护接地,一般情况下配电变压器都是向 B类建筑物供电的,标准上有规定,只有当保护接地的接地电阻R≤50/I 时,高压侧防雷及保护接地才能与低压侧工作接地共用一个接地装置。反过来说,如果采取三点共同接地,则 R≤50/I 时,其中I 为高压系统的单相接地电流。 对不接地系统,I 为系统的电容电流,对消弧线圈接地系统,I 为故障点的残流。 2 有些系统虽装有消弧线圈,但常常运行不正常而退出运行,目前不少10 kV系统IC都在40 A左右,所以较大的高压系统中R 应取1Ω 。 如果按上述计算结果大于4Ω ,则由于低压工作接地要求,不得大于4Ω 。公式R≤50/I 中,50 为低系统的安全电压,即高压侧对外壳单相接地时,接地电流流过接地装置的压降不得超过 50 V。 而10 kV系统中的电容电流差别很大,有的不足 10 A,有的高达上百安或数百安,所以配电变压器三点共同接地时,要根据所在高压系统的情况来确定接地装置的接地电阻,不能笼统地规定 4Ω 或 10Ω 。当低压工作接地单独另设时,100 kVA以下的配电变压器的低压侧工作接地电阻,可放宽到 10Ω ,因为变压器小,绕组的阻抗大,限制了接地电流,也就限制了地电位的升高。 1.2共同接地的连接方...
