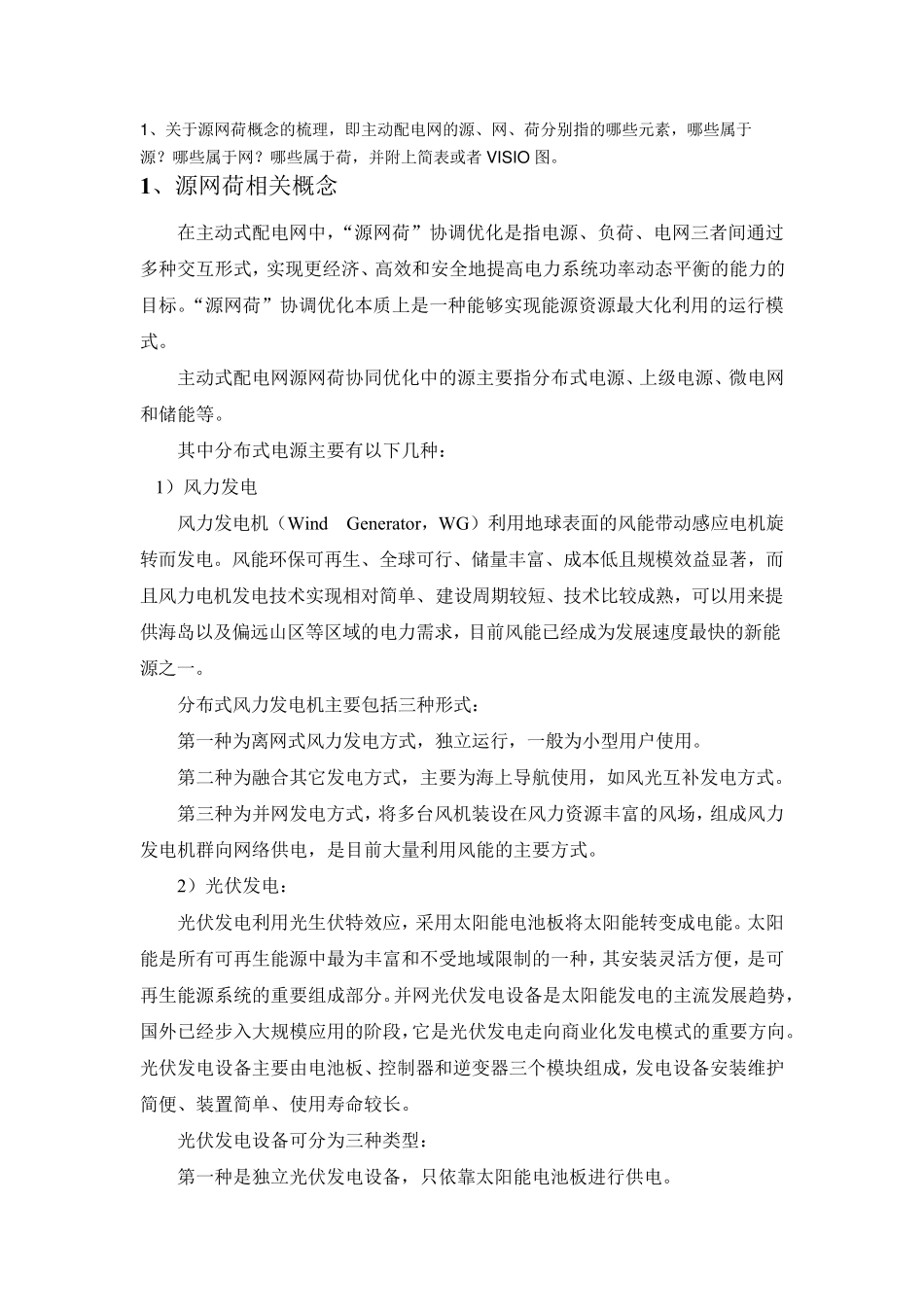

1、关于源网荷概念的梳理，即主动配电网的源、网、荷分别指的哪些元素，哪些属于源？哪些属于网？哪些属于荷，并附上简表或者VISIO 图。 1、源网荷相关概念 在主动式配电网中，“源网荷”协调优化是指电源、负荷、电网三者间通过多种交互形式，实现更经济、高效和安全地提高电力系统功率动态平衡的能力的目标。“源网荷”协调优化本质上是一种能够实现能源资源最大化利用的运行模式。 主动式配电网源网荷协同优化中的源主要指分布式电源、上级电源、微电网和储能等。 其中分布式电源主要有以下几种： 1 ）风力发电 风力发电机（Wind Generator，WG）利用地球表面的风能带动感应电机旋转而发电。风能环保可再生、全球可行、储量丰富、成本低且规模效益显著，而且风力电机发电技术实现相对简单、建设周期较短、技术比较成熟，可以用来提供海岛以及偏远山区等区域的电力需求，目前风能已经成为发展速度最快的新能源之一。 分布式风力发电机主要包括三种形式： 第一种为离网式风力发电方式，独立运行，一般为小型用户使用。 第二种为融合其它发电方式，主要为海上导航使用，如风光互补发电方式。 第三种为并网发电方式，将多台风机装设在风力资源丰富的风场，组成风力发电机群向网络供电，是目前大量利用风能的主要方式。 2）光伏发电： 光伏发电利用光生伏特效应，采用太阳能电池板将太阳能转变成电能。太阳能是所有可再生能源中最为丰富和不受地域限制的一种，其安装灵活方便，是可再生能源系统的重要组成部分。并网光伏发电设备是太阳能发电的主流发展趋势，国外已经步入大规模应用的阶段，它是光伏发电走向商业化发电模式的重要方向。光伏发电设备主要由电池板、控制器和逆变器三个模块组成，发电设备安装维护简便、装置简单、使用寿命较长。 光伏发电设备可分为三种类型： 第一种是独立光伏发电设备，只依靠太阳能电池板进行供电。 第二种是并网光伏发电设备，电池板产生的直流电由逆变器转变为交流电，送入电网，并网运行。 第三种是混合型光伏发电设备，在光伏电池板所发的电量不够，或者储能电池储存电量不够的时候，启动备用发电机运行，对交流负载进行供电，或者经过整流装置向储能电池充电。 3）微型燃气轮机 微型燃气轮机是一种小型的热力发动机，由微型燃气轮机、高速交流发电机、高效回流换热器电力变换控制器等模块组成，燃料可以有多种，如天然气、汽油、甲烷、柴油等。微型燃气轮机具有维护少、运行控制灵活、适...
